Menüs im WBM
6.5 Das Menü Statistics
6.5
Das Menü Statistics
6.5.1
Statistics
Statistik ‑ Zählen und Auswerten empfangener und gesendeter Telegramme
Die IE-Switches X‑200 führen interne Statistikzähler (RMON (Remote Monitoring) ‑Zähler), mit
denen sie für jeden Port die Anzahl der empfangenen Telegramme nach folgenden Kriterien
zählen:
• Telegrammlänge
• Telegrammtyp
• Fehlerhafte Telegramme
Diese Informationen geben Ihnen einen Überblick über den Datenverkehr sowie über
eventuell aufgetretene Netzprobleme.
Hinweis
Wenn in STEP7 der Baugruppenzustand angezeigt wird, dann werden die verworfenen
Telegramme im Register Statistik nicht erfasst. Über SNMP wird die Anzahl der verworfenen
Telegramme ebenfalls nicht angezeigt.

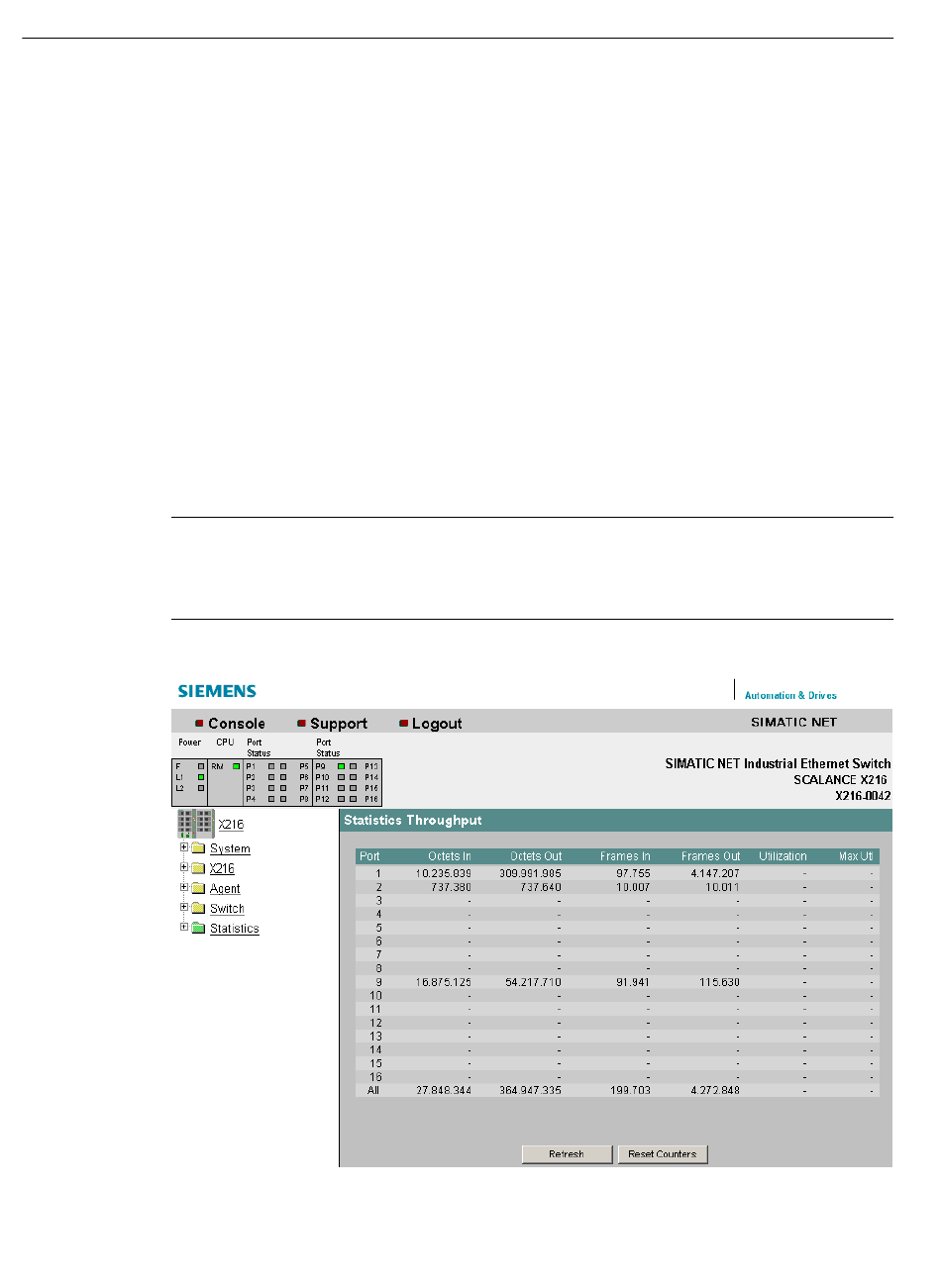

Bild 6-48
152
Statistics Throughput
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
Projektierungshandbuch, 11/2024, C79000-G8900-C285-17
