6.4 Das Menü Switch
Unabhängig davon, ob der IE-Switch Diagnoseinformationen empfängt, überwacht er die am
optischen Port gemessene Empfangsleistung auf die eingestellten Grenzwerte.
Wenn bei dem Verbindungspartner Fiber Monitoring aktiviert ist, übermittelt der
Verbindungspartner den aktuellen Wert für die Sendeleistung des Ports an das Gerät. Das
Gerät vergleicht den Wert, den es für die Sendeleistung erhalten hat, mit der tatsächlich
empfangenen Leistung. Aus der Differenz von Empfangsleistung und Sendeleistung ergibt
sich der Leistungsabfall auf der Strecke. Der berechnete Leistungsabfall wird ebenfalls auf die
eingestellten Grenzwerte überwacht.
Wenn der Wert der Empfangsleistung bzw. der Betrag des Leistungsabfalls die eingestellten
Grenzwerte unter- bzw. überschreitet, wird ein Event ausgelöst. Sie können in zwei Stufen
Grenzwerte einstellen. Unter "Agent > Event Configuration" können Sie einstellen wie der
IE-Switch das Event anzeigt. Unter "X-200 > Fault Mask" können Sie außerdem einstellen, ob
ein Fehler signalisiert werden soll.

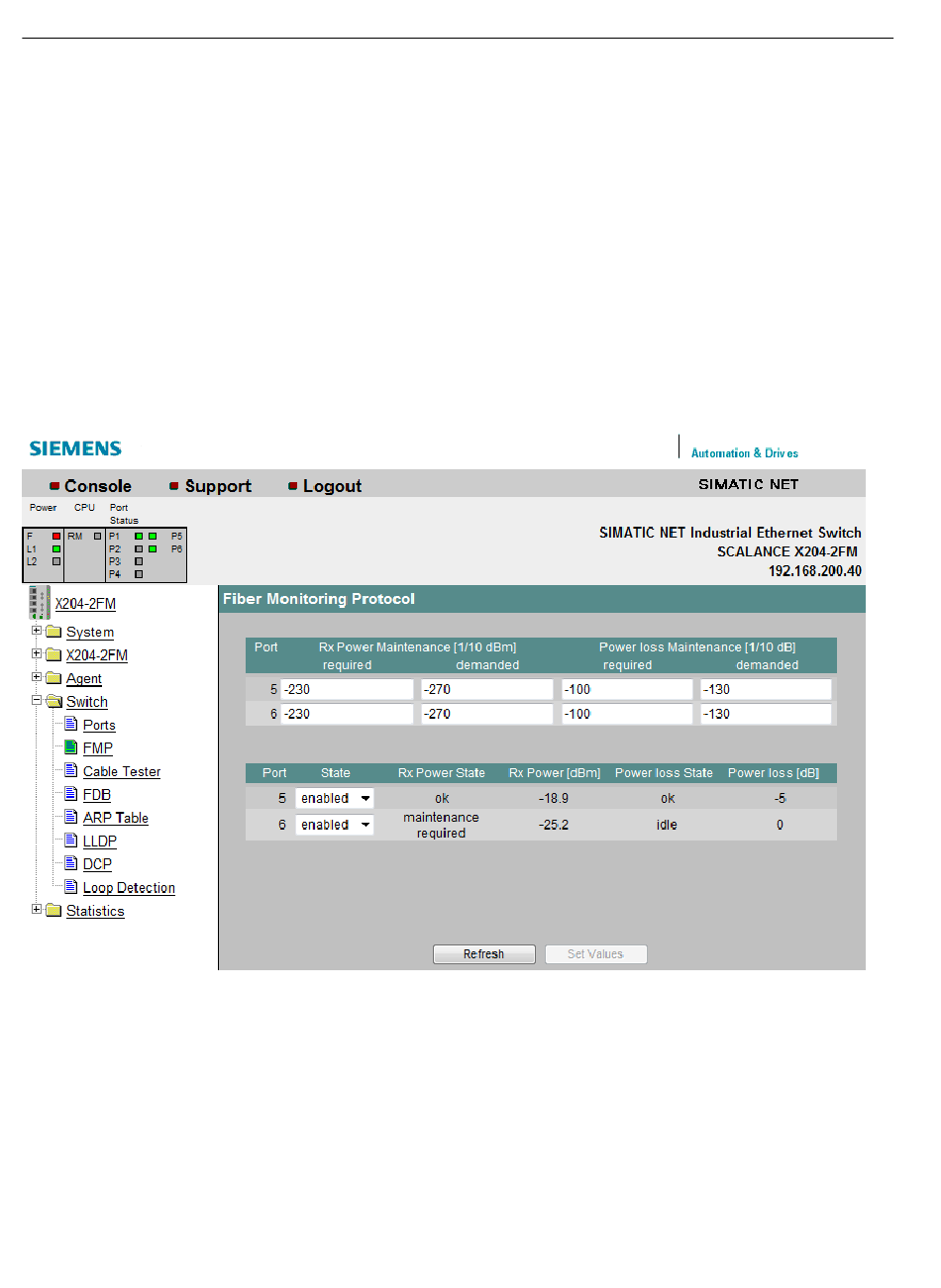

Bild 6-37
Fiber Monitoring Protocol
Einstellung der Leistungsgrenzen
In der ersten Tabelle können Sie die Grenzen für die Empfangsleistung und den Leistungsabfall
bei den verfügbaren Ports einstellen.
Port
Zeigt die verfügbaren optischen Ports an.
128
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
