Netztopologien und Medienredundanz
3.1 Netztopologien
S7-400
PC
S7-300
PC
Industrial Ethernet (Twisted Pair)
Industrial Ethernet (Fiber Optic)

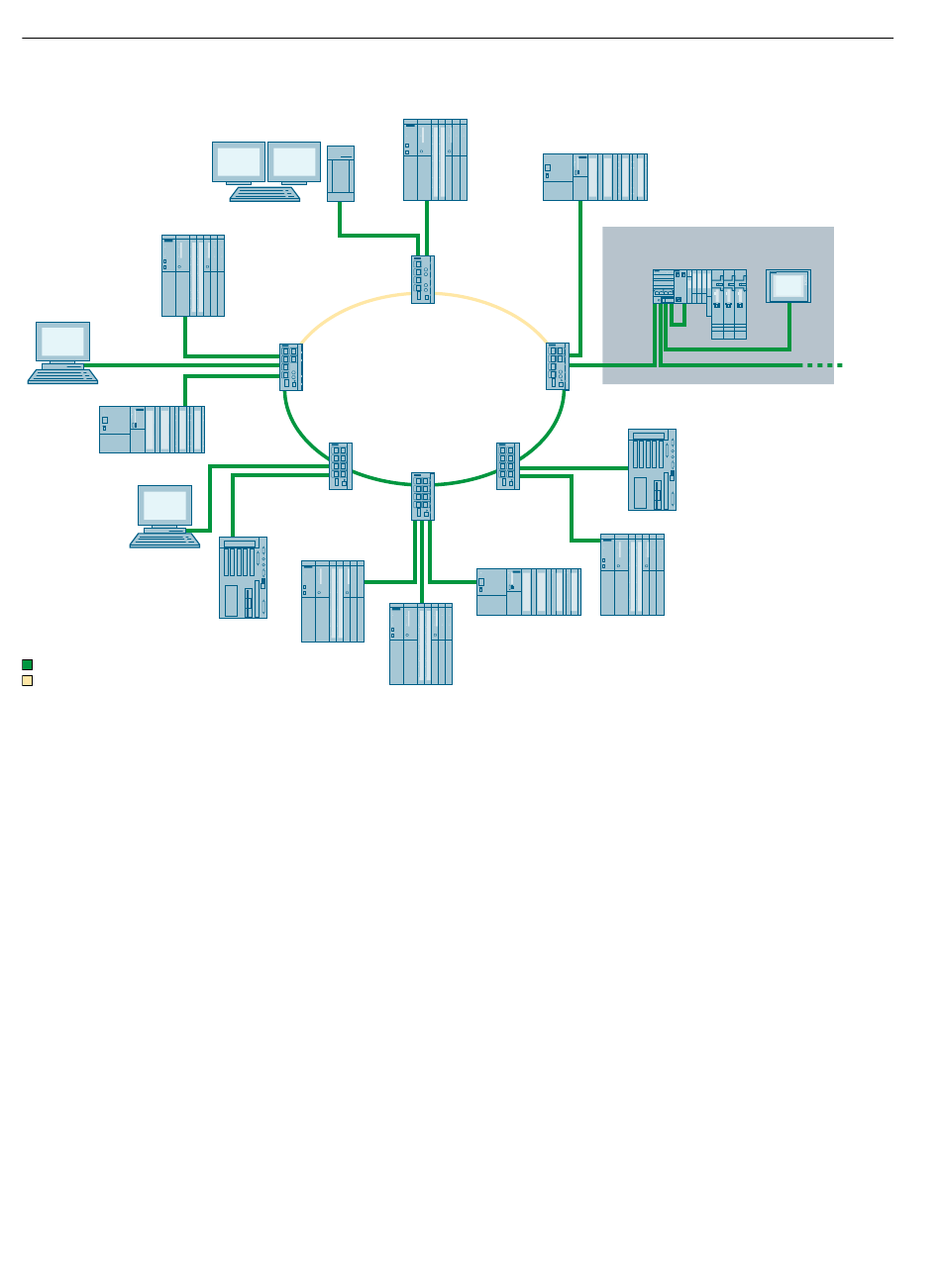

Bild 3-5
Elektrische und optische Ringstrecken, Beispiel mit X206-1, X208 oder X204-2 als Redundanzmanager
Zur Erhöhung der Verfügbarkeit können optische bzw. elektrische Linientopologien aus
IE-Switches X‑200 mit einem Redundanzmanager zu einem Ring geschlossen werden. Als
Redundanzmanager können folgende IE-Switches konfiguriert werden:
• SCALANCE X‑200
• SCALANCE X‑300
• SCALANCE X‑400
• OSM / ESM Version 2
Dazu verbindet man zunächst die IE-Switches X‑200 über ihre Ringports zu einer Linie. Die
beiden Enden der Linie werden dann durch den als Redundanzmanager arbeitenden Switch
zum Ring geschlossen.
Beim Einsatz als Redundanzmanager sind die Ringports bei störungsfreiem Netzwerkbetrieb
voneinander getrennt.
Der als Redundanzmanager arbeitende IE-Switch überwacht die angeschlossene Linie über
seine Ringports. Bei einer Unterbrechung der angeschlossenen Linie schaltet er die Ringports
durch, d.h. er stellt über diesen Ersatzweg wieder eine funktionierende Linie her. Die
Rekonfiguration erfolgt innerhalb von 0,3 Sekunden.
Sobald die Störung beseitigt ist, wird die ursprüngliche Topologie wieder hergestellt, d.h. die
Ringports im Redundanzmanager werden wieder voneinander isoliert.
28
Operator Station
SCALANCE
SCALANCE
X206-1
SCALANCE X208
IPC
S7-400
S7-400
S7-300
X204-2
SCALANCE
X206-1
S7-300
S7-400
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
Projektierungshandbuch, 11/2024, C79000-G8900-C285-17
Schaltkasten
SCALANCE
ET 200S
TP 177B
XF204
IPC
S7-400
