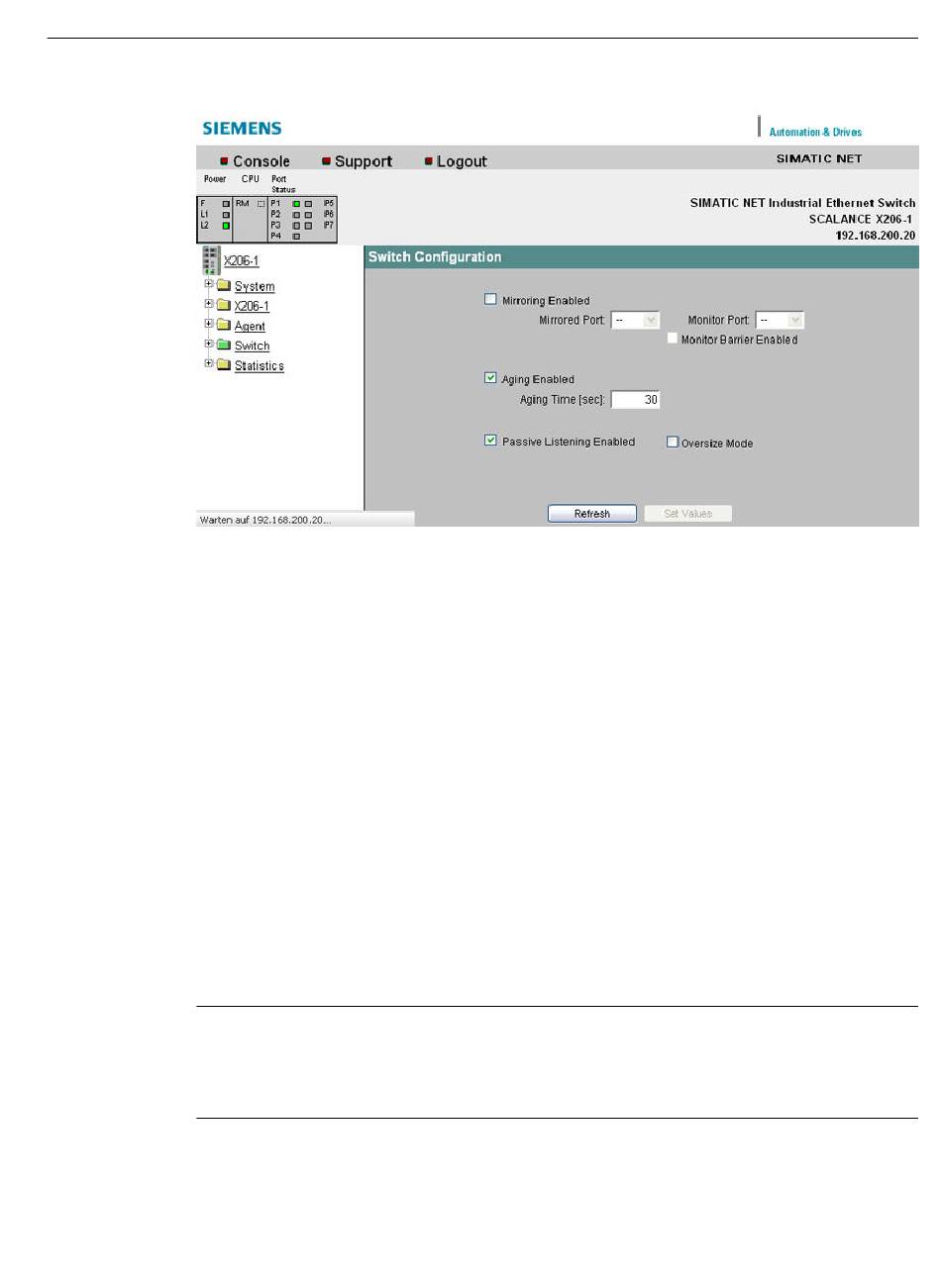

Bild 6-35
Mirroring Enabled
Hier wird durch Klicken auf das Kontrollkästchen die Funktion des Mirroring aktiviert/
deaktiviert.
Mirrored Port
Geben Sie unter Mirrored Port den Port an, der überwacht werden soll.
Monitor Port
Geben Sie unter Monitor-Port den Port an, mit dem überwacht werden soll.
Monitor Barrier Enabled
Mit diesem Kontrollkästchen können Sie die Kommunikation über den Mirror-Port
einschränken. Bei markiertem Kontrollkästchen ist der Mirror-Port vom normalen Switching
von Telegrammen ausgenommen. Andernfalls besteht für die Kommunikation über den
Mirror-Port keine Einschränkung.
Passive Listening Enabled
Mit diesem Kontrollkästchen aktivieren/deaktivieren Sie die Funktion "Passive Listening".
Bei aktivierter Funktion "Passive Listening" löscht der IE-Switch seine MAC-Adress-Tabelle,
wenn er ein STP Topology Change Telegramm empfängt. Außerdem leitet der IE-Switch
empfangene STP-BPDUs weiter. Ist "Passive Listening" deaktiviert, werden alle empfangenen
STP-Telegramme verworfen.
Hinweis
Beim Empfang eines STP Topology Change Telegramms wird die MAC-Adress-Tabelle beim
X-200 innerhalb von einer 1 Sekunde gelöscht.
Bei IRT-Geräten hängt die Dauer des Löschvorgangs von der Anzahl der Einträge ab.
Siehe auch Kapitel "Spanning Tree, Medienredundanz und Passive Listening (Seite 35)".
Oversize Mode
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
Projektierungshandbuch, 11/2024, C79000-G8900-C285-17
Switch Configuration (Port Mirroring)
Menüs im WBM
6.4 Das Menü Switch
123
