Menüs im WBM
6.4 Das Menü Switch
Diagnose des Leistungsabfalls
Die nachfolgend abgebildete Diagnose-Seite erscheint, wenn Sie den Wert des Leistungsabfalls
anklicken. Sie zeigt die Werte des Leistungsabfalls über einen zeitlichen Verlauf.

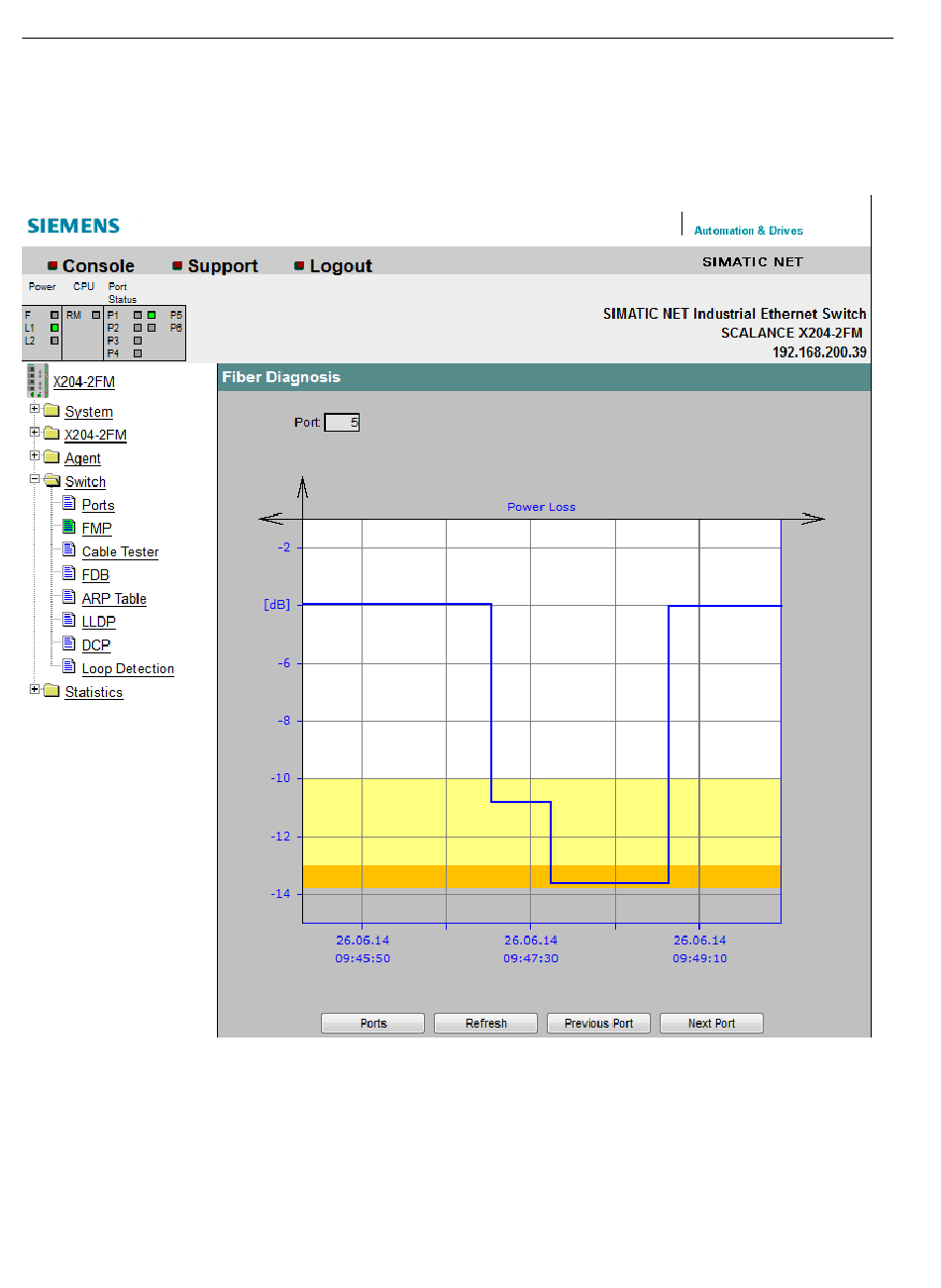

Bild 6-39
Diagnose Leistungsabfall
Die vertikale Achse zeigt den Leistungsabfall in dB.
Die horizontale Achse zeigt die Zeit ab dem Hochlauf des IE-Switch, bezogen auf die aktuelle
Uhrzeit und das aktuelle Datum. Datums- und Uhrzeitinformationen werden von dem PC
übernommen, auf dem der verwendete Web-Browser läuft.
134
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
Projektierungshandbuch, 11/2024, C79000-G8900-C285-17
