3.2
Möglichkeiten der Medienredundanz
Zur Erhöhung der Netzverfügbarkeit eines Industrial Ethernet-Netzwerks mit optischen oder
elektrischen Linientopologien stehen verschiedene Möglichkeiten zur Verfügung:
• Vermaschung von Netzwerken
• Parallelschaltung von Übertragungswegen
• Zusammenschluss einer Linientopologie zu einer Ringtopologie
3.3
Medienredundanz in Ringtopologien
Aufbau einer Ringtopologie
Teilnehmer von Ringtopologien können externe Switches und/oder die integrierten Switches
von Kommunikationsbaugruppen sein.
Zum Aufbau einer Ringtopologie mit Medienredundanz müssen Sie die beiden freien Enden
einer linienförmigen Netztopologie in einem Gerät zusammenführen. Der Zusammenschluss
der Linientopologie zu einem Ring erfolgt über zwei Ports (Ringports) eines Geräts im Ring.
Dieses Gerät ist der Redundanzmanager. Alle anderen Geräte im Ring sind Redundanz-Clients.

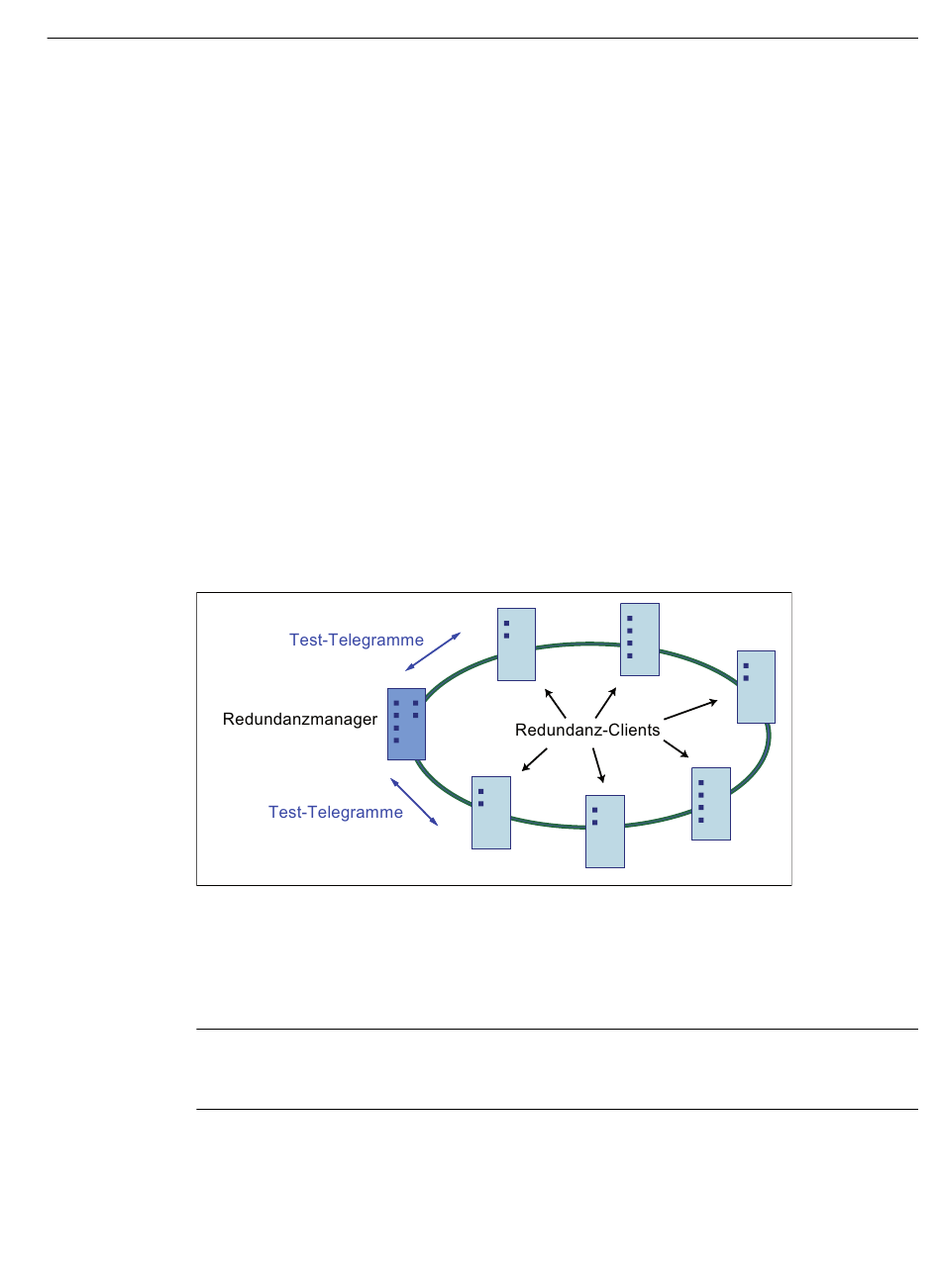

Bild 3-6
Die zwei Ringports eines Geräts sind die Ports, die in einer Ringtopologie die Verbindung zu
den beiden Nachbargeräten herstellen. Die Auswahl und Festlegung der Ringports erfolgt in
der Projektierung des jeweiligen Geräts. In STEP 7 sowie auf den S7-Ethernet-CP-Baugruppen
selbst sind die Ringports hinter der Port-Nummer mit "R" gekennzeichnet.
Hinweis
Laden Sie vor dem physischen Zusammenschluss des Rings die Projektierung Ihres STEP 7-
Projekts in die einzelnen Geräte.
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
Projektierungshandbuch, 11/2024, C79000-G8900-C285-17
Geräte in einer Ringtopologie mit Medienredundanz
Netztopologien und Medienredundanz
3.3 Medienredundanz in Ringtopologien
29
