Menüs im WBM
6.4 Das Menü Switch
Das Diagramm ist in folgende Bereiche unterteilt:
• Weiß
Es ist ausreichend Dämpfungsbudget für einen fehlerfreien Betrieb vorhanden. Bei der
Installation und Montage eines IE-Switch X-200 sollte das Budget in diesem Bereich liegen.
• Gelb
Der Eintritt des Dämpfungsbudgets in den gelben Bereich zeigt Wartungsbedarf an. Die
Grenze zum gelben Bereich liegt bei einem Budget von 2 dB. Um eine langfristige Funktion
der Anlage sicherzustellen, sollte die Wartung durchgeführt werden. Befindet sich das
Dämpfungsbudget im gelben Bereich, wird ein Event ausgelöst.
• Orange
Der Eintritt des Dämpfungsbudgets in den orangenen Bereich zeigt dringenden
Wartungsbedarf an. Die Grenze zum orangenen Bereich liegt bei einem Budget von 0 dB.
Befindet sich das Dämpfungsbudget im orangenen Bereich, wird ein Event ausgelöst und die
LWL-LED des betroffenen Ports leuchtet gelb.
6.4.6
FDB
Switch Forwarding Database
Auf dieser Seite wird angezeigt, über welchen Port welche MAC-Adressen aktuell im Netz
erreichbar sind.
Die FDB wird nach Ablauf der Aging Time erneuert.

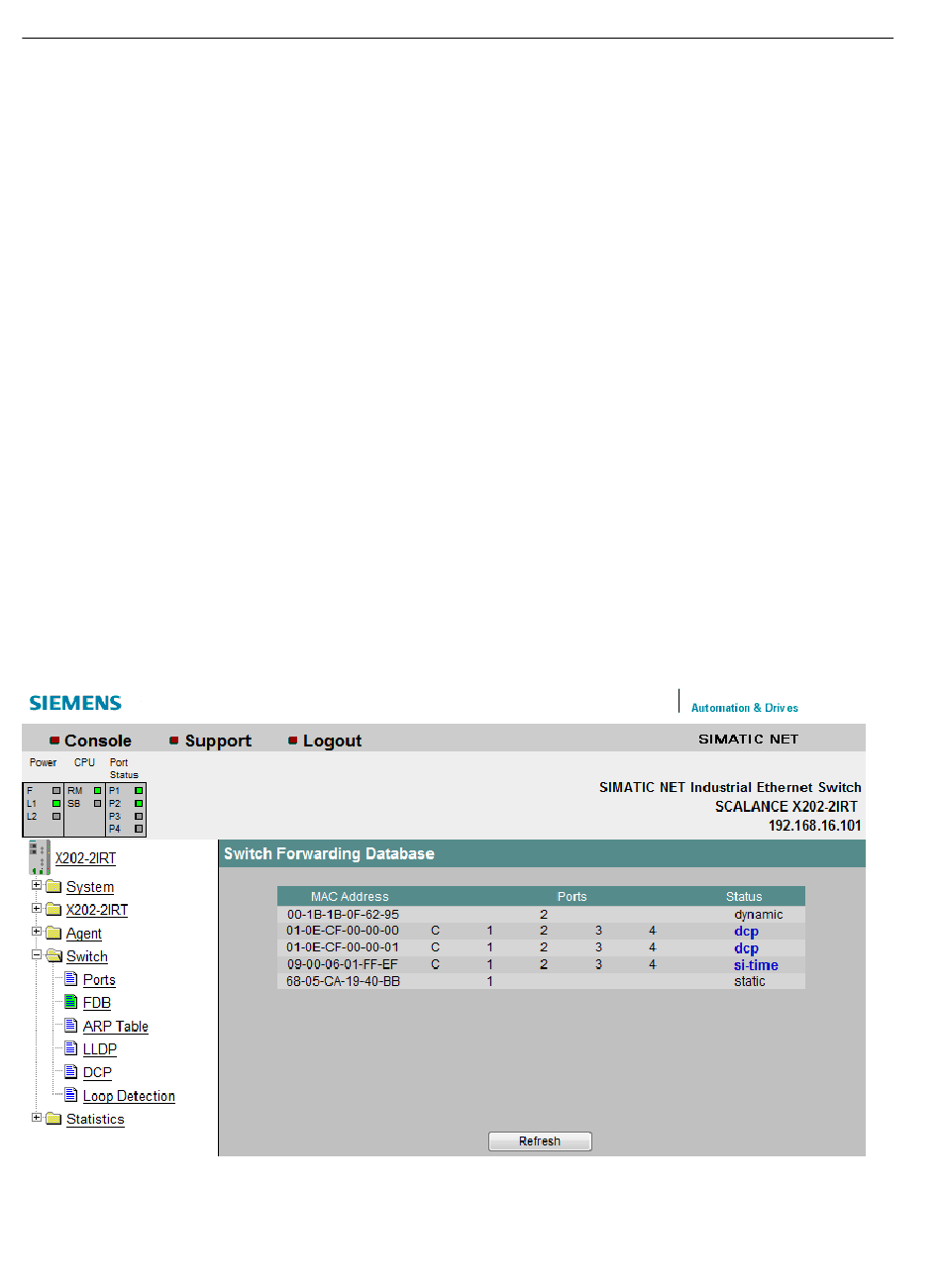

Bild 6-43
Switch Forwarding Database
140
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
Projektierungshandbuch, 11/2024, C79000-G8900-C285-17
