Für eine redundante Kopplung, wie im Bild dargestellt, müssen 2 IE‑Switches X‑200IRT
innerhalb eines Netzsegments konfiguriert werden. Dies erfolgt über Web Based
Management, Command Line Interface oder SNMP-Zugriffe. Details hierzu finden sie im
"Projektierungshandbuch Industrial Ethernet Switches SCALANCE X-200".
Die beiden per Projektierung verbundenen IE‑Switches X‑200IRT tauschen Datentelegramme
miteinander aus und synchronisieren damit ihren Betriebsstatus. Dabei nimmt ein Gerät die
Rolle Standby-Master, das andere die Rolle Standby-Slave ein. Im fehlerfreien Zustand ist nur
beim Master die Koppelstrecke zum anderen Netzsegment aktiv. Wenn diese Koppelstrecke
ausfällt, z. B. infolge eines Link-Down oder eines Geräteausfalls, dann aktiviert der Slave seine
Koppelstrecke, solange der Fehler ansteht. Die Rekonfiguration erfolgt innerhalb von 0,3 s.
Siehe auch
Standby (Seite 84)
3.8
Spanning Tree, Medienredundanz und Passive Listening
Wenn Sie ein STP-Segment an verschiedenen Geräten eines MRP- bzw. HRP-Rings anbinden
wollen, müssen Sie bei allen Geräten des Rings Passive Listening aktivieren
Listening die Weiterleitung von STP-BPDUs unterstützt, entstehen keine kreisenden
Telegramme.
①
an einen Ring
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
Projektierungshandbuch, 11/2024, C79000-G8900-C285-17

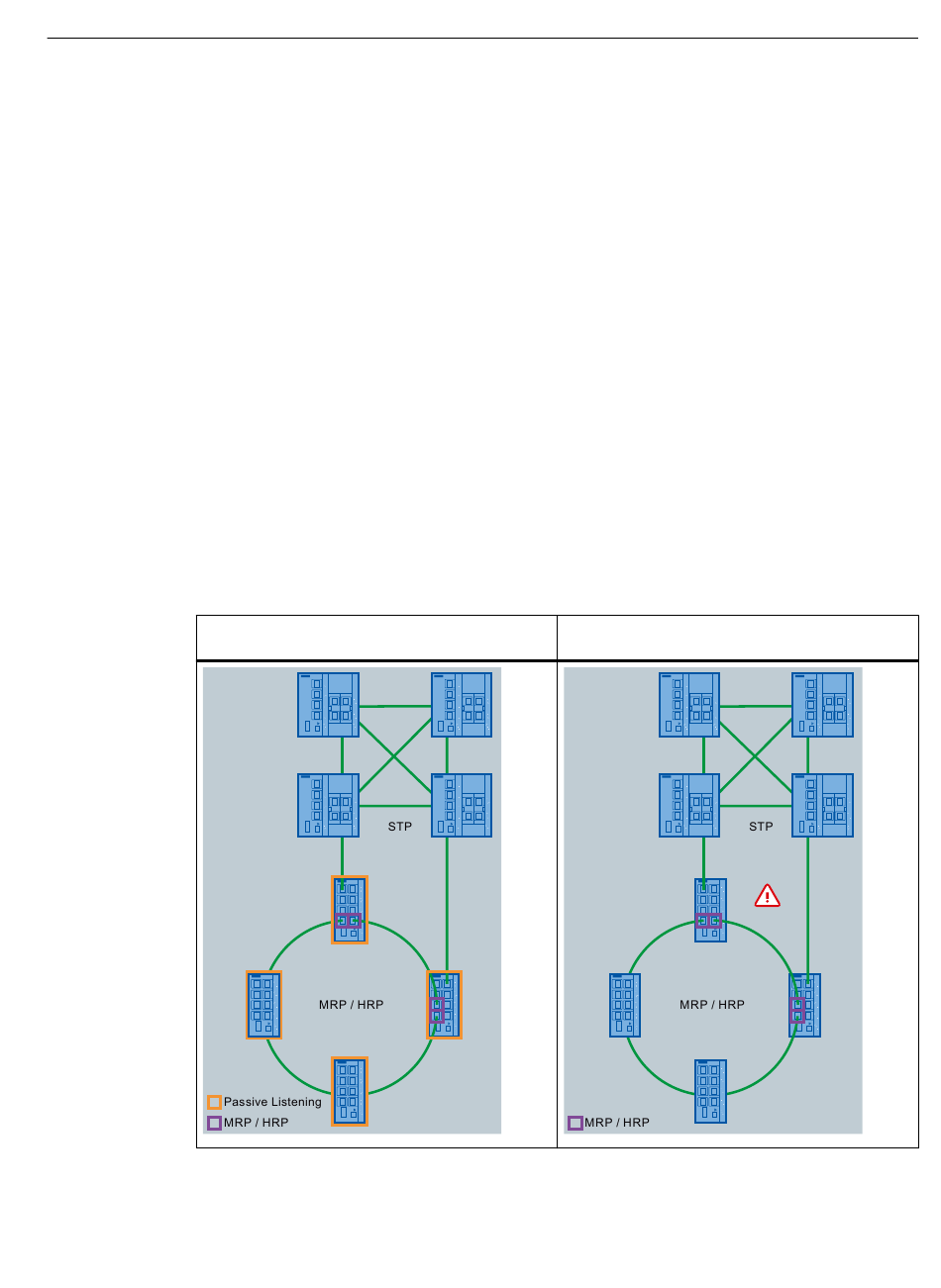

Zulässige Anbindung eines STP-Segments
Netztopologien und Medienredundanz
3.8 Spanning Tree, Medienredundanz und Passive Listening
②
Unzulässige Anbindung eines STP-Segments
an einen Ring
①
. Da Passive
35
