Menüs im WBM
6.3 Das Menü Agent
6.3.14
PNIO Config
Einstellungen für PROFINET IO
Hier wird der PROFINET IO Gerätename so eingestellt, wie er für den IE-Switch im Zuge der
PROFINET IO Hardware-Konfiguration mittels NCM vergeben wurde.

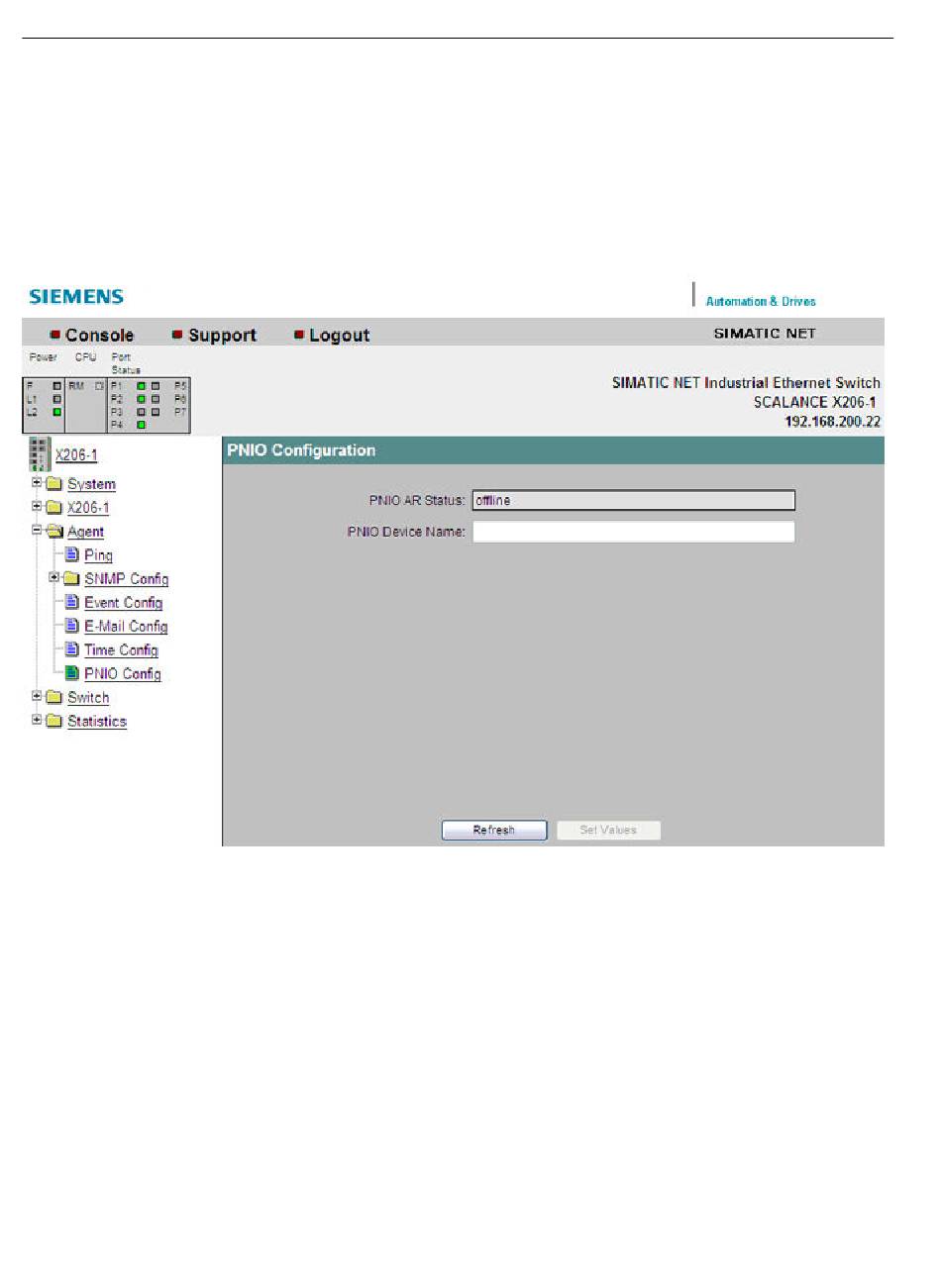

Bild 6-32
PNIO Configuration
PNIO AR Status
Dieses Feld zeigt den PROFINET IO Application Relation Status an, d.h. ob der IE-Switch mit
einem PROFINET Controller "online" oder "offline" verbunden ist.
Online bedeutet hierbei, dass eine Verbindung zu einem PROFINET IO Controller besteht,
dass dieser seine Konfigurationsdaten auf den IE-Switch geladen hat und das Gerät
Statusdaten zum PROFINET IO Controller senden kann. In diesem Zustand, der auch "in Data
exchange" genannt wird, sind die Parameter, die über den PROFINET IO Controller eingestellt
werden, nicht am IE-Switch konfigurierbar.
118
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
Projektierungshandbuch, 11/2024, C79000-G8900-C285-17
