Menüs im WBM
6.4 Das Menü Switch
Plastic Optical Fiber Management
Auf dieser Seite finden Sie Diagnosedaten für Schnittstellen mit Plastik-Lichtwellenleiter.

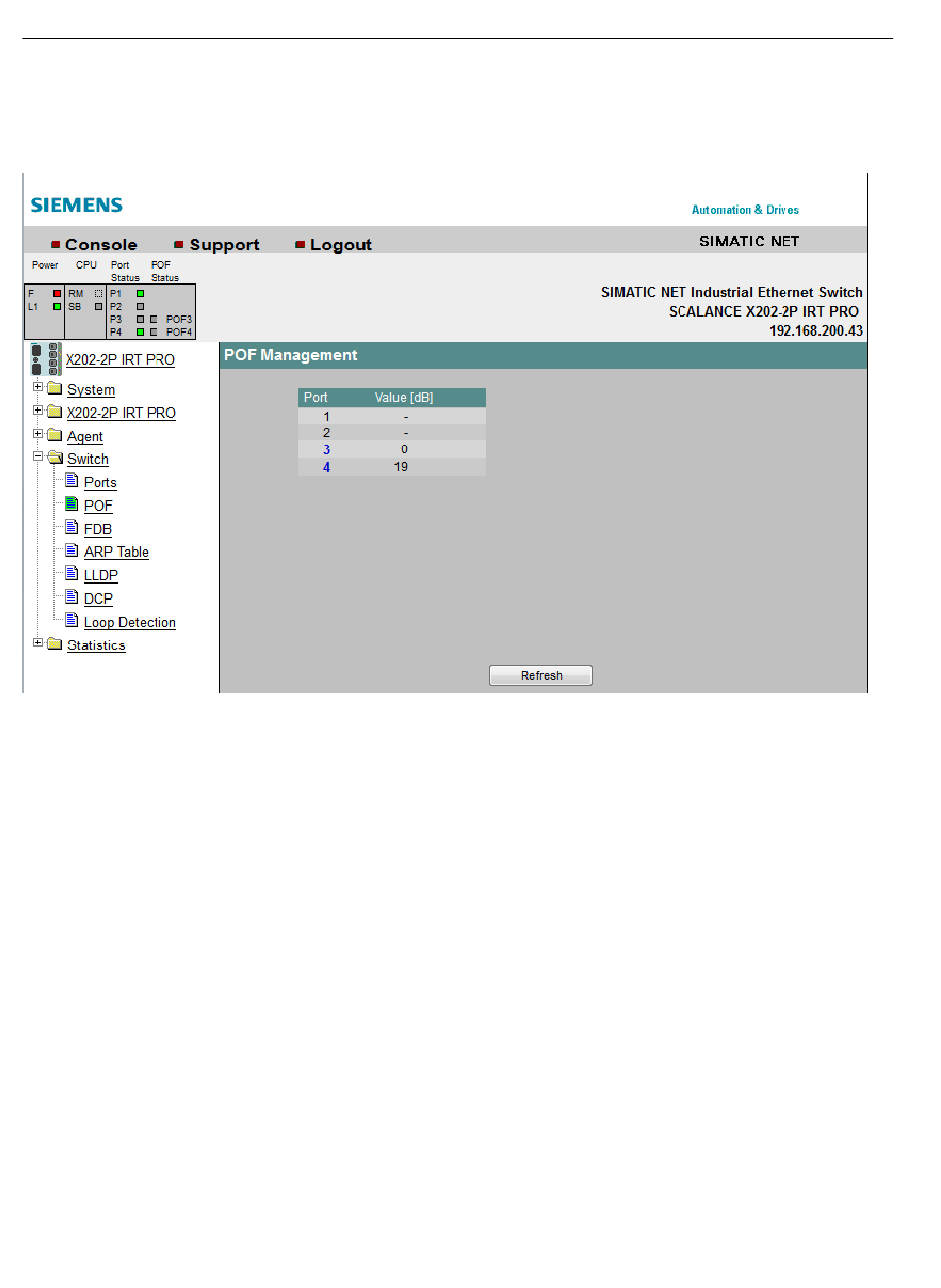

Bild 6-41
POF Management
Hier ist für jeden POF-Port das aktuell verfügbare Dämpfungsbudget als Zahlenwert dargestellt.
Das Dämpfungsbudget ist eine Maß dafür, welche Dämpfung auf der Verbindung zwischen
Sender und Empfänger noch überbrückt werden kann. Je höher das Budget ist, desto größer
ist die überbrückbare Dämpfung der Strecke. Sinkt das Dämpfungsbudget, so hat sich die
Dämpfung der Übertragungsstrecke erhöht, was zum Beispiel durch Alterung oder einen
Defekt verursacht werden kann. Je länger das verwendete Kabel ist, desto geringer ist das zur
Verfügung stehende Dämpfungsbudget.
Die nachfolgend abgebildete Diagnose-Seite erscheint, wenn Sie einen der angezeigten
Ports anklicken. Sie zeigt Informationen über den zeitlichen Verlauf des verfügbaren
Dämpfungsbudgets.
138
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
Projektierungshandbuch, 11/2024, C79000-G8900-C285-17
