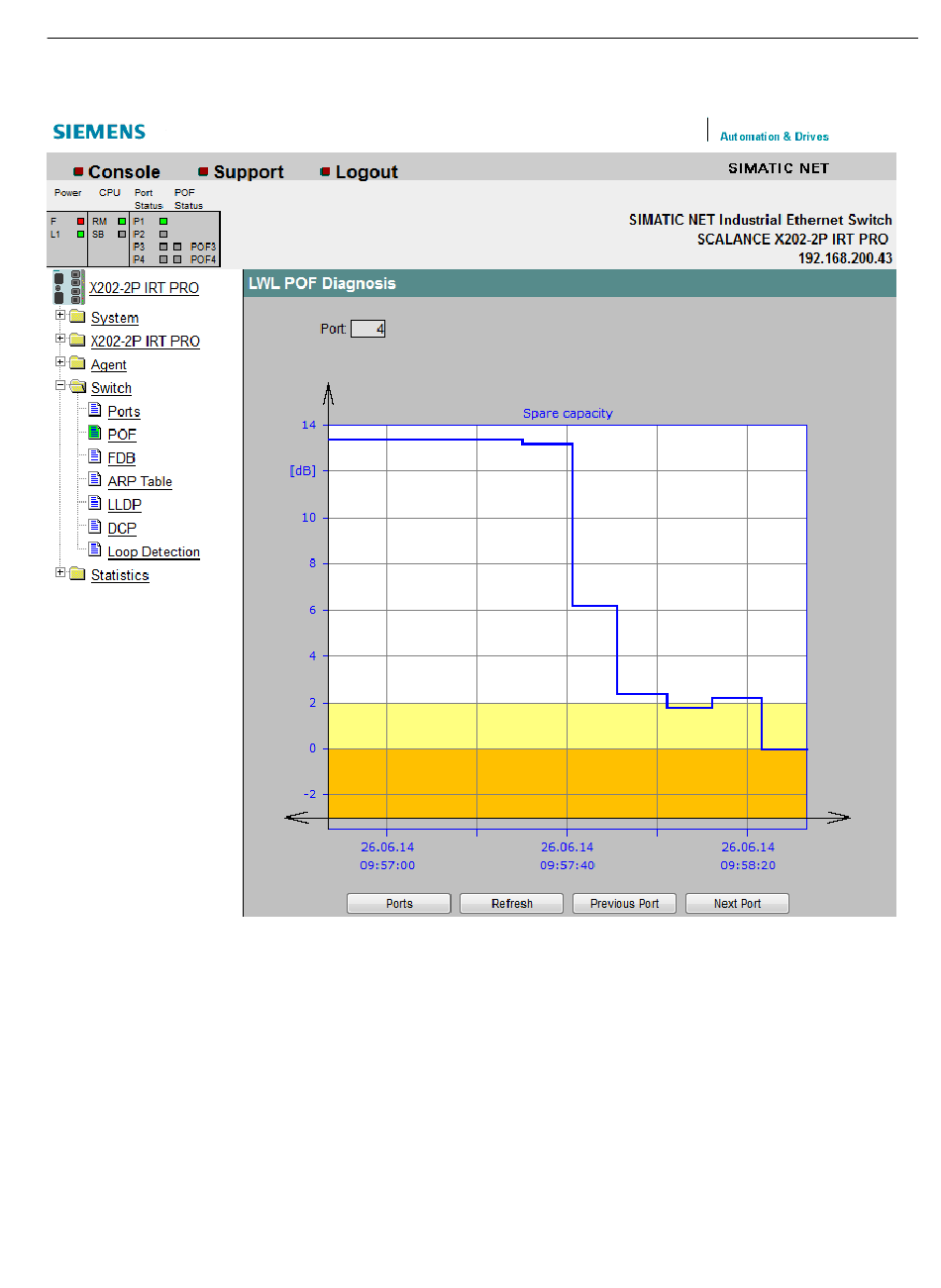

Bild 6-42
LWL POF Diagnose
Die vertikale Achse zeigt das verfügbare Dämpfungsbudget in dB. Nur im Bereich von 0 dB bis 6
dB haben die Messwerte die erforderliche Genauigkeit, um das vorhandene Dämpfungsbudget
korrekt anzuzeigen.
Die horizontale Achse zeigt die Zeit ab dem Hochlauf des IE-Switch, bezogen auf die aktuelle
Uhrzeit und das aktuelle Datum. Datums- und Uhrzeitinformationen werden von dem PC
übernommen, auf dem der verwendete Web-Browser läuft.
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
Projektierungshandbuch, 11/2024, C79000-G8900-C285-17
Menüs im WBM
6.4 Das Menü Switch
139
