Netztopologien und Medienredundanz
3.7 Redundante Kopplung von Netzsegmenten
3.7
Redundante Kopplung von Netzsegmenten
Kopplungsmöglichkeit
Die hier beispielhaft dargestellte Kopplung zweier Netzsegmente ist mit IE-Switches X-200IRT,
X-300 und X-400 möglich. Hierfür wird die Standby-Funktion dieser Geräte benötigt, die über
Web Based Management oder CLI einstellbar ist.
Die Signalisierung bei aktivierter Standby-Funktion erfolgt bei IE-Switches X-200IRT über die
RM-LED.
Ein SCALANCE X-200IRT kann entweder als Redundanzmanager oder im Standby-Betrieb
betrieben werden.

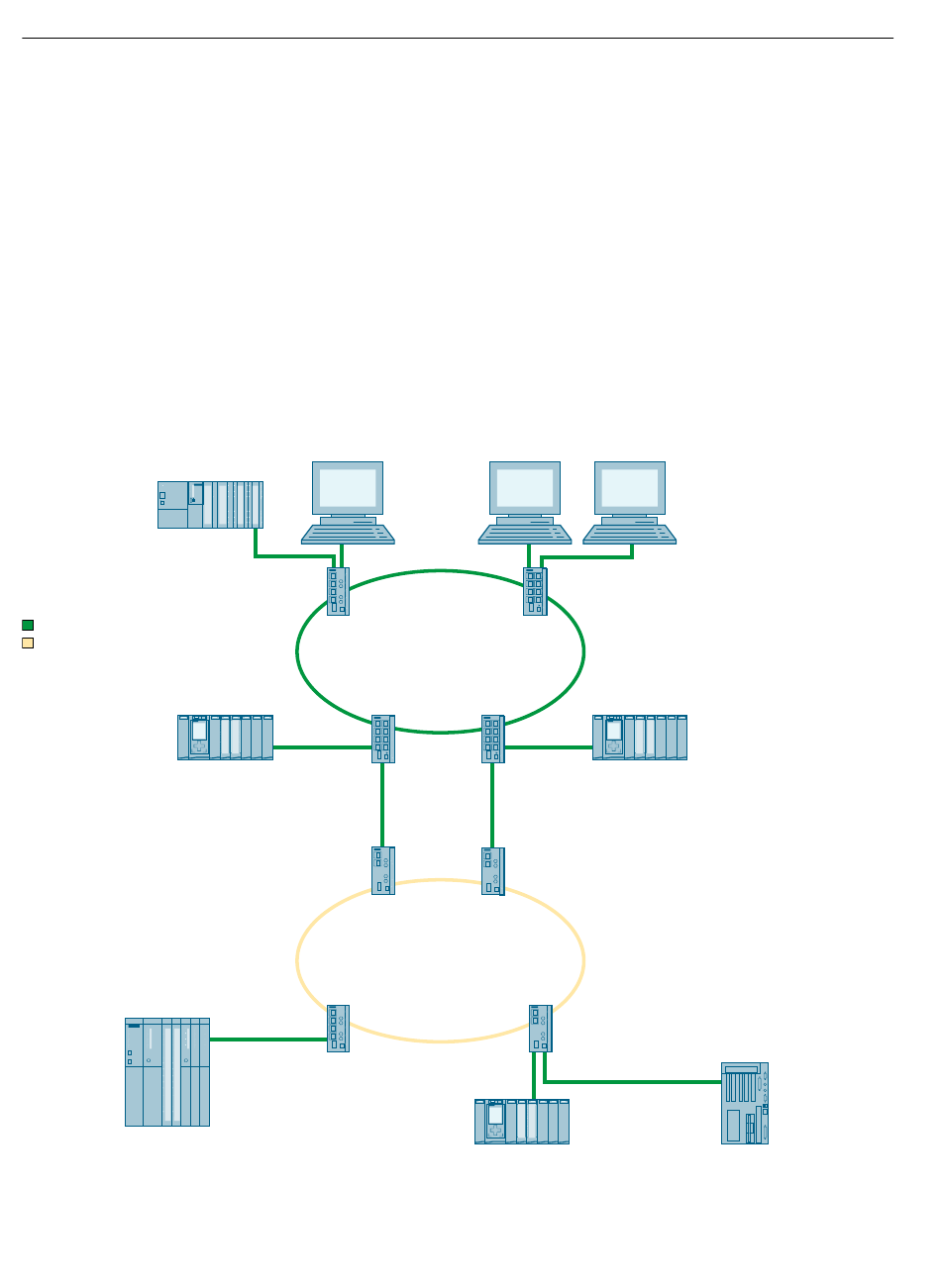

Die nachfolgende Abbildung zeigt die redundante Kopplung von SCALANCE X‑200-Ringen
mit zwei Geräten SCALANCE X‑200IRT:
S7-300
Industrial Ethernet / PROFINET (Twisted Pair)
Industrial Ethernet / PROFINET (Fiber Optic)
S7-1500
S7-400
Bild 3-8
Redundante Kopplung (X202-2IRT: Mit aktivierter Standby-Funktion, Gerät links als Master, Gerät rechts als Slave
projektiert.)
34
Operator Station
SCALANCE
X204IRT
100 Mbit/s
SCALANCE X208
SCALANCE X202-2IRT
als Stand-by Master
100 Mbit/s
SCALANCE
X204-2
Operator Stations
SCALANCE
X208
S7-1500
SCALANCE X202-2IRT
als Stand-by Slave
SCALANCE
X202-2IRT
S7-1500
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
Projektierungshandbuch, 11/2024, C79000-G8900-C285-17
