Produktbeschreibung
10

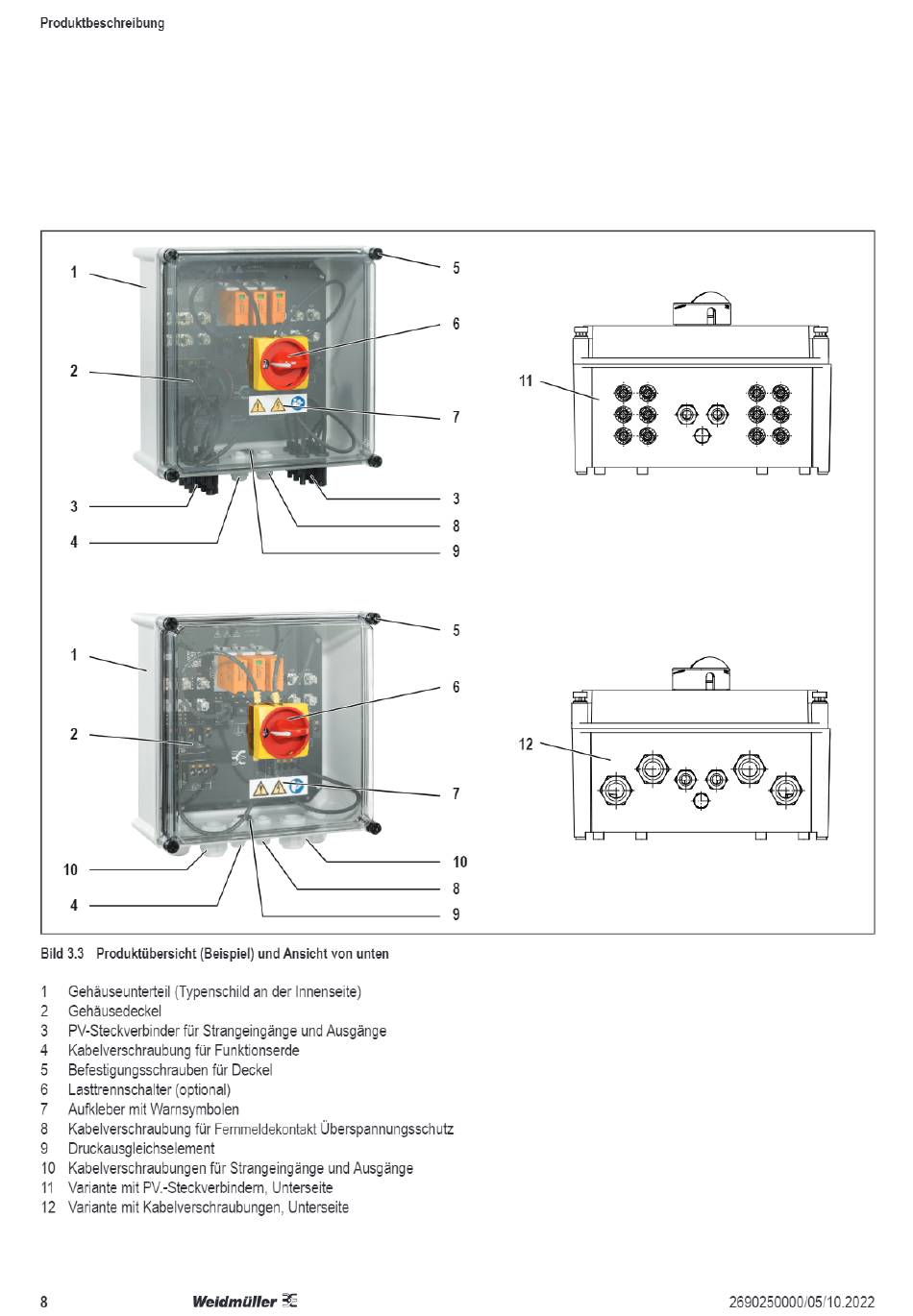

Bild 3.3 Produktübersicht (Beispiel) und Ansicht von unten
Gehäuseunterteil ( Typenschildan der Innenseite)
1
2 Gehäusedeckel
3 PV-Steckverbinder f ür Strangeingänge und Ausgänge
4 Kabelverschraubung für Funktionserde
5 Befestigungsschrauben f ür Deckel
Lasttrennschalter ( optional)
6
7 Aufklebermit Warnsymbolen
Kabelverschraubung für Fernmeldekontakt
8
9 Druckausgleichselement
10 Kabelverschraubungen f ür Strangeingänge undAusgänge
Variante mit PV.-Steckverbindern, Unterseite
11
12 Variantemit Kabelverschraubungen, Unterseite
Weidmüller
10
Überspannungsschutz
11
12
2690250000/05/10.2022
