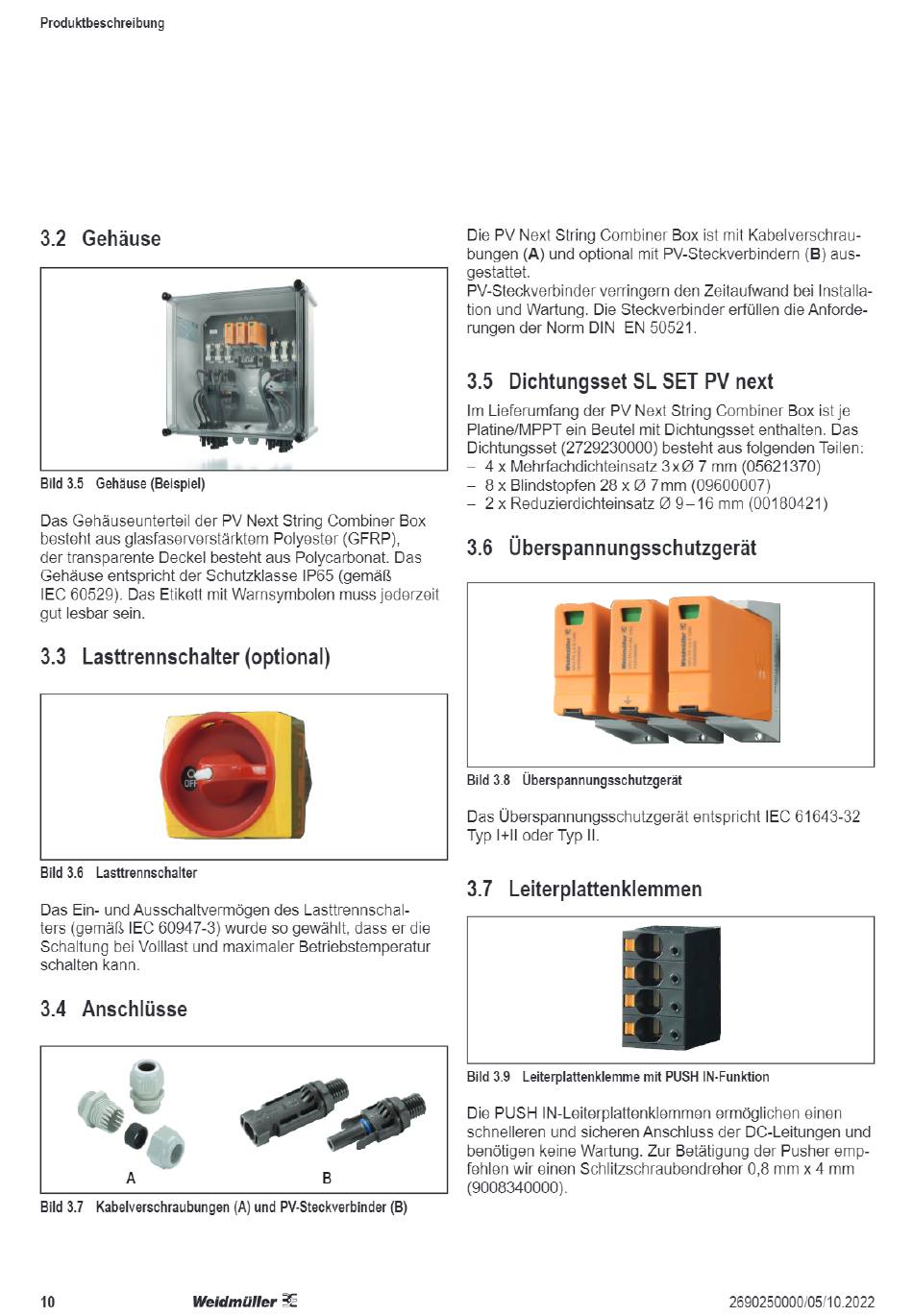

Produktbeschreibung
3.2 Gehäuse
Bild 3.5 Gehäuse(Beispiel)
Das Gehäuseunterteil der PV Next String Combiner Box
besteht glasfaserverstärktem
der transparente Deckel besteht aus Polycarbonat. Das
Gehäuse entspricht der Schutzklasse IP65 (gemäß
IEC 60529). Das Etikett mit Warnsymbolen muss jederzeit
gut lesbar sein.
3.3 Lasttrennschalter (optional)
Bild 3.6 Lasttrennschalter
Das Ein- und Ausschaltvermögen
ters (gemäß IEC 60947-3) wurde so gewählt, dass er die
Schaltung bei Volllast und maximaler Betriebstemperatur
schalten kann.
3.4 Anschlüsse
Bild 3.7 Kabelverschraubungen(A) und PV-Steckverbinder(B)
10 Weidmüller
Polyester (GFFRP),
des Lasttrennschal-
Die PV Next String Combiner Box ist mit Kabelverschrau-
bungen (A) und optional mit PV-Steckverbindern (B) aus-
gestattet.
PV-Steckverbinder verringern den Zeitaufwand bei Installa-
tion und Wartung. Die Steckverbinder erfüllen die Anforde-
rungen der Norm DIN EN 50521.
3.5 Dichtungsset SL SET PV next
1mLieferumfang der PV Next String Combiner Box ist je
Platine/MPPT ein Beutel mit Dichtungsset enthalten. Das
Dichtungsset (2729230000) besteht aus folgenden Teilen:
— 4 x Mehrfachdichteinsatz
- 8 x Blindstopfen 28 x
— 2 x Reduzierdichteinsatz
3.6 Überspannungsschutzgerät
Bild3.8 Überspannungsschutzgerät
Das Überspannungsschutzgerät entspricht IEC 61643-32
Typ 1+11 Oder Typ II.
3.7 Leiterplattenklemmen
Bild 3.9 Leiterplattenklemme mit PUSHIN-Funktion
Die PUSH IN-Leiterplattenklemmen
schnelleren und sicheren Anschluss der DC-Leitungen und
benötigen keine Wartung. Zur Betätigung der Pusher emp-
fehlen wir einen Schlitzschraubendreher
(9008340000).
3xØ 7 mm (05621370)
7mm (09600007)
Ø 9—16 mm (00180421)
ermöglichen einen
0,8 mm x 4 mm
