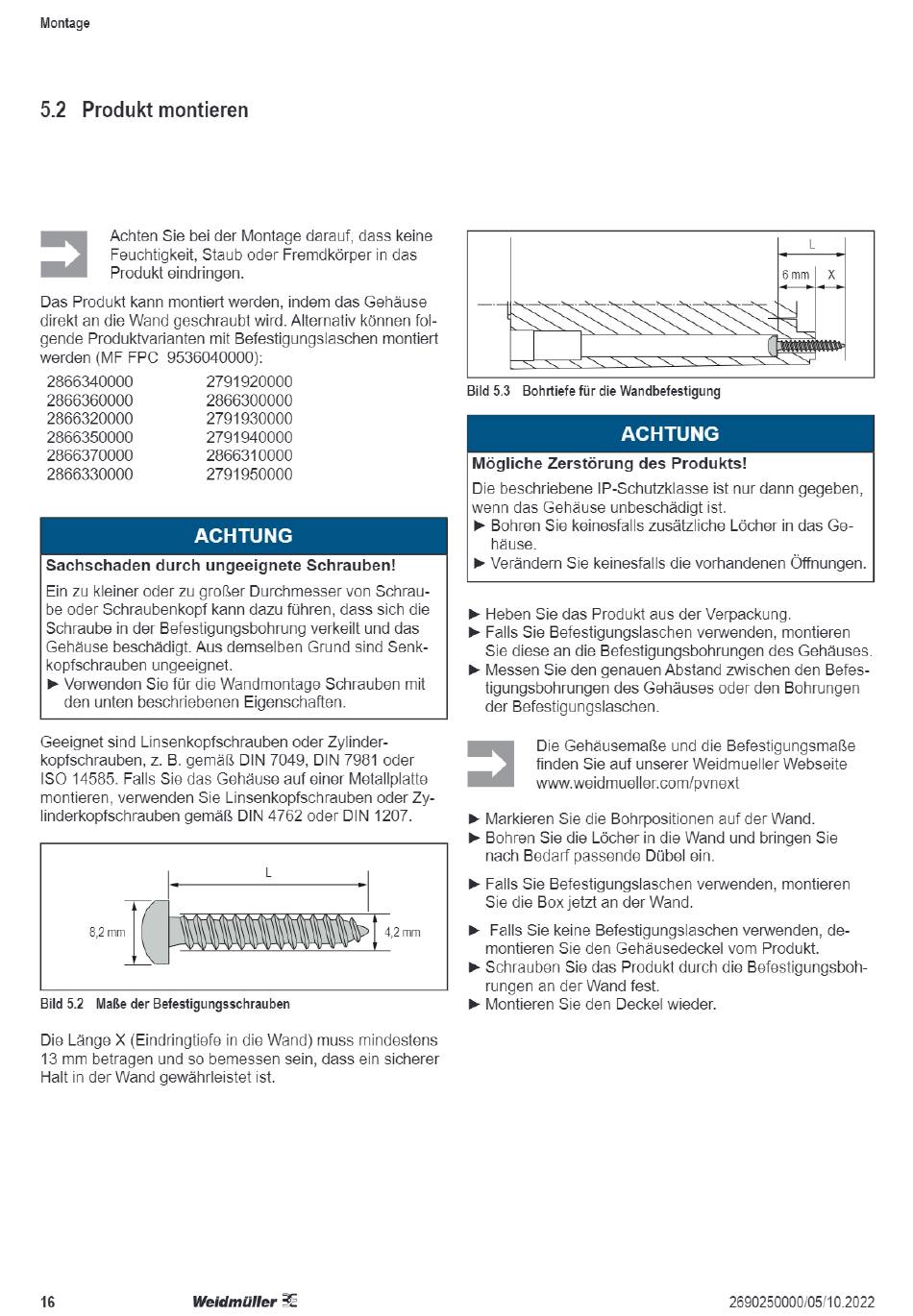

Weidmuller PV Next String Combiner Box Bedienungsanleitung Seite 16

Montage
5.2 Produkt montieren
Achten Sie bei der Montage darauf, dass keine
Feuchtigkeit, Staub Oder Fremdkörper in das
Produkt eindringen.
Das Produkt kann montiert werden, indem das Gehäuse
direkt an die Wand geschraubt wird. Alternativ können fol-
gende Produktvarianten mit Befestigungslaschen
werden (MF FPC 9536040000):
2866340000 2791920000
2866360000 2866300000
2866320000 2791930000
2866350000 2791940000
2866370000 2866310000
2866330000 2791950000
ACHTUNG
Sachschaden durch ungeeignete
Ein zu kleiner Oder zu großer Durchmesser von Schrau-
be Oder Schraubenkopf kann dazu führen, dass sich die
Schraube in der Befestigungsbohrung
Gehäuse beschädigt. Aus demselben Grund sind Senk-
kopfschrauben ungeeignet.
Verwenden Sie für die Wandmontage Schrauben mit
den unten beschriebenen Eigenschaften.
Geeignet sind Linsenkopfschrauben Oder Zylinder-
kopfschrauben, z. B. gemäß DIN 7049, DIN 7981 Oder
ISO 14585. Falls Sie das Gehäuse auf einer Metallplatte
montieren, verwenden Sie Linsenkopfschrauben
linderkopfschrauben gemäß DIN 4762 Oder DIN 1207.
mm
Bild 5.2 Maßeder Befestigungsschrauben
Die Länge X (Eindringtiefe in die Wand) muss mindestens
13 mm betragen und so bemessen sein, dass ein sicherer
Halt in der Wand gewährleistet ist.
16 Weidmüller
montiert
Bild 5.3 Bohrtiefe für die Wandbefestigung
Mögliche
Die beschriebene IP-Schutzklasse ist nur dann gegeben,
wenn das Gehäuse unbeschädigt ist.
Schrauben!
verkeilt und das
Oder Zy-
4.2 mm
ACHTUNG
Zerstörung des Produkts!
Bohren Sie keinesfalls zusätzliche
häuse.
VerändernSie keinesfallsdie vorhandenenÖffnungen.
Heben Sie das Produkt aus der Verpackung.
Falls Sie Befestigungslaschen verwenden, montieren
Sie diese an die Befestigungsbohrungen
Messen Sie den genauen Abstand zwischen den Befes-
tigungsbohrungen des Gehäuses Oder den Bohrungen
der Befestigungslaschen.
Die Gehäusemaße und die Befestigungsmaße
finden Sie auf unserer
www.weidmueller.com/pvnext
Markieren Sie die Bohrpositionen auf der Wand.
Bohren Sie die Löcher in die Wand und bringen Sie
nach Bedarf passende Dübel ein.
Falls Sie Befestigungslaschen verwenden, montieren
Sie die Box jetzt an der Wand.
Falls Sie keine Befestigungslaschen vemenden, de-
montieren Sie den Gehäusedeckel
Schrauben Sie das Produkt durch die Befestigungsboh-
rungen an der Wand fest.
Montieren Sie den Deckel
6 mm X
Löcher in das Ge-
des Gehäuses.
Weidmueller Webseite
vom Produkt.
wieder.
