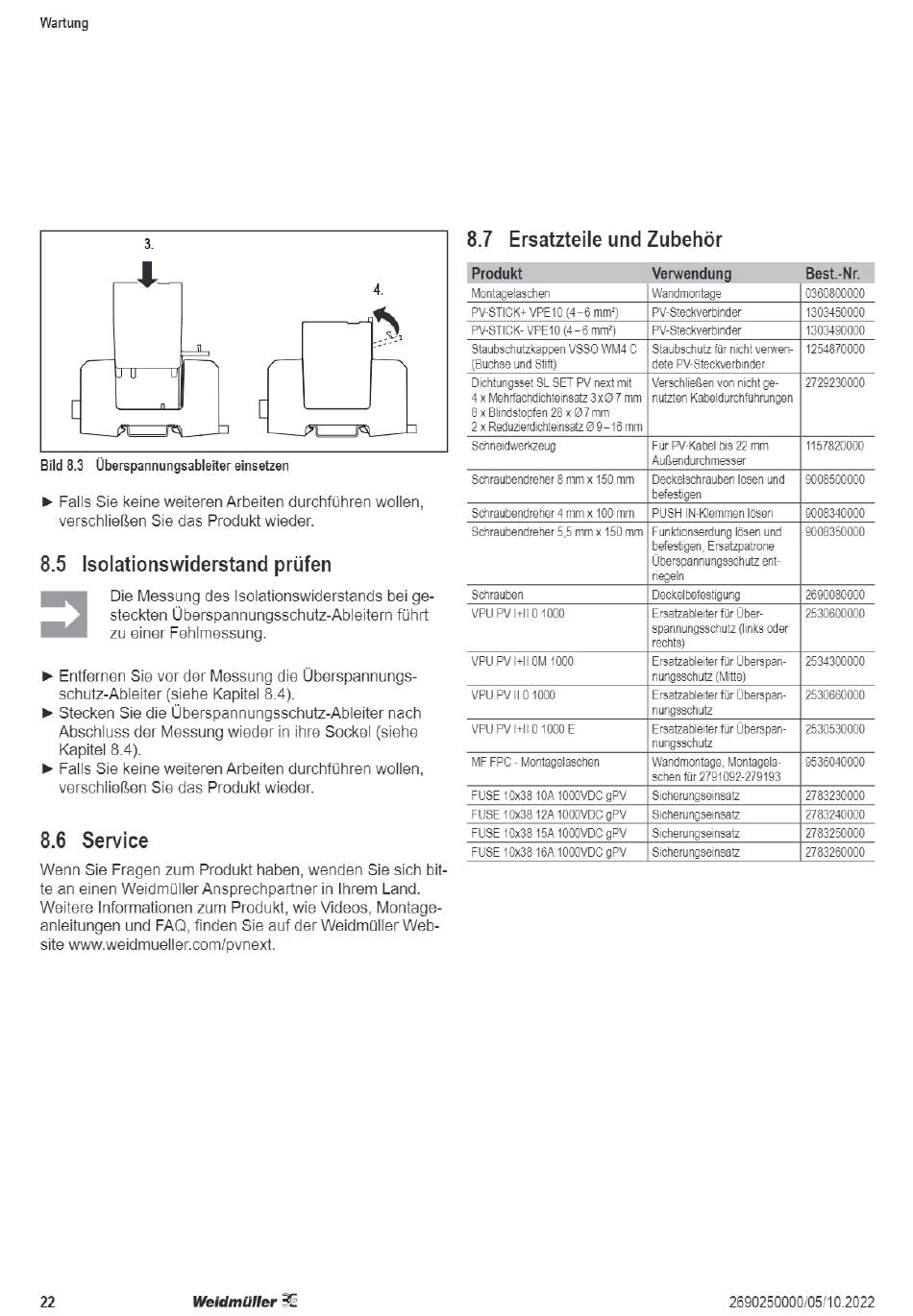

Weidmuller PV Next String Combiner Box Bedienungsanleitung Seite 22

Wartung
3.
Bild8.3 Überspannungsableiter
Falls Sie keine weiteren Arbeiten durchführen
verschließen Sie das Produkt
8.5 Isolationswiderstand prüfen
Die Messung des Isolationswiderstands
steckten Überspannungsschutz-Ableitern führt
zu einer Fehlmessung.
EntfernenSie vor der Messungdie Überspannungs-
schutz-Ableiter (siehe Kapitel 8.4).
Stecken Sie die Überspannungsschutz-Ableiter nach
Abschluss der Messung wieder in ihre Sockel (siehe
Kapitel 8.4).
Falls Sie keine weiteren Arbeiten durchführen
verschließen Sie das Produkt
8.6 Service
Wenn Sie Fragen zum Produkt haben, wenden Sie sich bit-
te an einen Weidmüller Ansprechpartner in Ihrem Land.
Weitere Informationen zum Produkt, wie Videos, Montage-
anleitungen und FAQ, finden Sie auf der Weidmüller Web-
site www.weidmueller.com/pvnext.
22 Weidmüller
4.
einsetzen
wollen,
wieder.
bei ge-
wollen,
wieder.
8.7 Ersatzteile und Zubehör
rodukt
Montagelaschen
PV-STICK+VPEIO (4-6 mm2)
PV-STICK-VPEIO (4-6 mff)
StaubschutzkappenVSSO WM4 C
(Buchse und Stift)
Dichtungsset SL SET PV next mit
4 x Mehrfachdichteinsatz 3xØ 7 mm
8 x Blindstopfen 28 x Ø7 mm
2 x Reduzierdichteinsatz g— 16 mm
Schneidwerkzeug
Schraubendreher 8 mm x 150 mm
Schraubendreher 4 mm x f 00 mm
Schraubendreher mm x 150 mm
Schrauben
VPIJ PV 1+11 0 1000
VPU PV 1+11 0M 1000
VPU II 0 1000
VPI_J pv 1+11 0 1000 E
MF FPC - Montagelaschen
FUSE 10x38 IOA IOOOVDC gpv
FUSE 'Ox38 12A 'OOOVDCgpv
FUSE 15A looovoc gpv
FUSE 1ox38 16A IOOOVDC gpv
Verwendun Best--Nr.
Wandmontage 0360800000
PV-Steckverbinder 1303450000
PV-Steckverbinder 1303490000
1254870000
Staubschutz fur nicht verwen-
dete PV-Steckverbinder
Verschließenvon nicht ge- 2729230000
nutzten Kabeldurchführungen
Für PV-Kabel bis 22 mm 1157820000
Außendurchmesser
Deckelschrauben lösen und 9008500000
befestigen
PUSH IN-Klemmen Ibsen 9008340000
FunktionserdungIbsen und 9008350000
befestigen, Ersatzpatrone
Überspannungsschutz ent-
riegeln
2690080000
Deckelbefestigung
Ersatzableiter fur Uber- 2530600000
spannungsschutz (links Oder
rechts)
Ersatzableiter fur Überspan-
2534300000
nungsschutz(Mitte)
2530660000
Ersatzableiterfur Uberspan-
nungsschutz
Ersatzableiter fur Uberspan-
2530530000
nungsschutz
Wandmontage, Montagela- 9536040000
schen fUr 2791092-279193
Sicherungseinsatz 2783230000
Sicherungseinsatz
2783240000
Sicherungseinsatz 2783250000
Sicherungseinsatz 2783260000
2690250000/05/10.2022
