Weidmuller PV Next String Combiner Box Bedienungsanleitung Seite 7

3 Produktbeschreibung
max. 3 Strings
an I MPPT
max. 3 Strings
an 1 MPPT

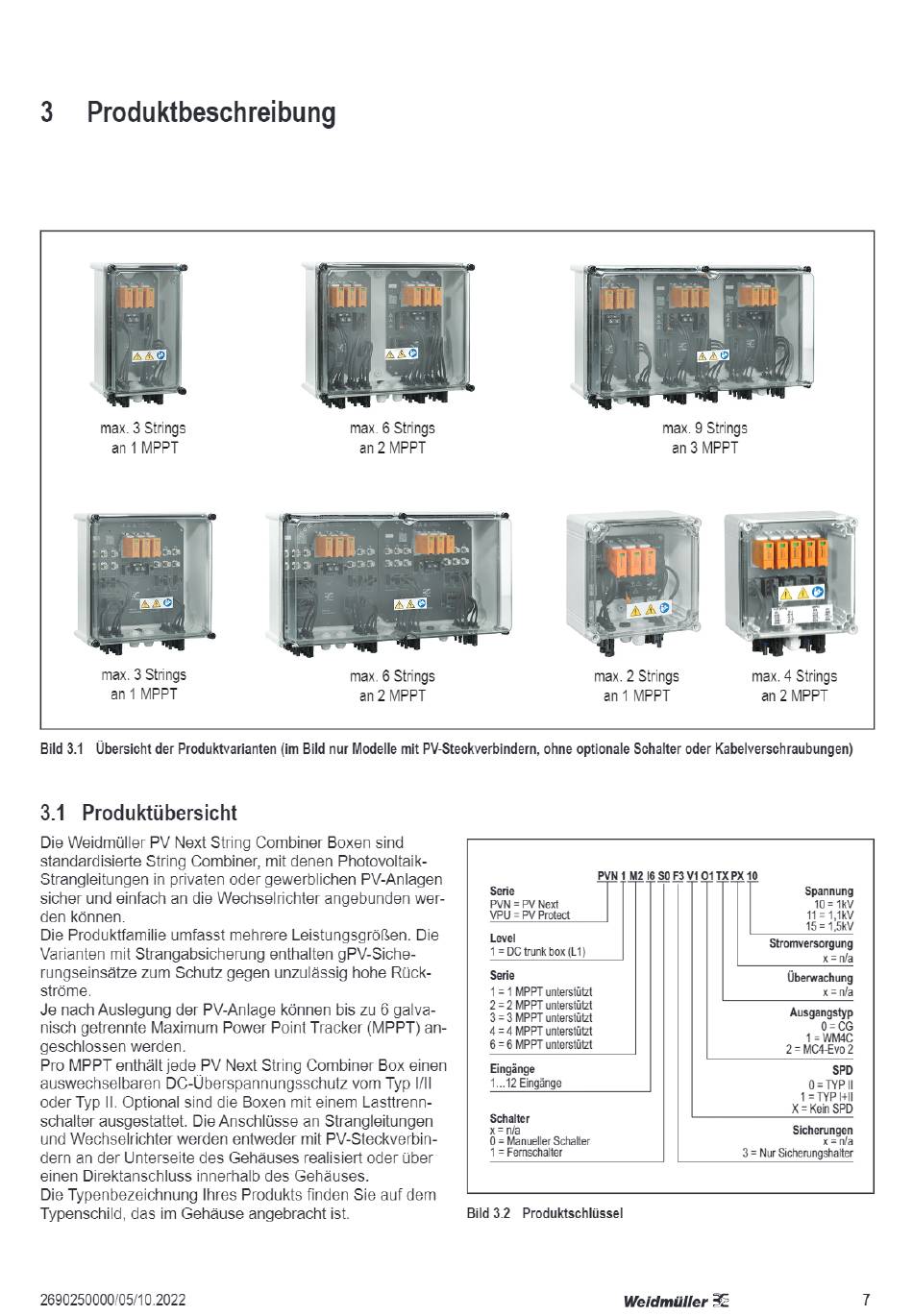

Bild3.1 Übersicht derProduktvarianten (imBildnurModelle mitPV-Steckverbindern,
3.1 Produktübersicht
Die Weidmüller PV Next String Combiner Boxen sind
standardisierte String Combiner, mit denen Photovoltaik-
Strangleitungen in privaten Oder gewerblichen PV-Anlagen
sicher und einfach an die Wechselrichter angebunden wer-
den können.
Die Produktfamilie umfasst mehrere Leistungsgrößen. Die
Varianten mit Strangabsicherung enthalten gPV-Siche-
rungseinsätze zum Schutz gegen unzulässig hohe Rück-
ströme.
Je nach Auslegung der PV-Anlage können bis zu 6 galva-
nisch getrennte Maximum Power Point Tracker (MPPT) an-
geschlossen werden.
Pro MPPT enthält jede PV Next String Combiner Box einen
auswechselbarenDC-Überspannungsschutz v om Typ 1/11
Oder Typ II. Optional sind die Boxen mit einem Lasttrenn-
schalter ausgestattet. Die Anschlüsse an Strangleitungen
und Wechselrichter werden
dern an der Unterseite des
einen Direktanschluss innerhalb
Die Typenbezeichnung Ihres Produkts finden Sie auf dem
Typenschild, das im Gehäuse angebracht ist.
2690250000/05/10.2022
max.6 Strings
an 2 MPPT
3aa'
6 Strings
max.
an 2
entweder mit PV-Steckverbin-
Gehäuses realisiert Oder über
des Gehäuses.
max. 2 Strings
an I MPPT
ohneoptionale Schalter O der K abelverschraubungen)
PVNI M2 16 SOF3V1 01
Serie
PVN PV Next
VPU PV Protect
1 -DC trunk (Ll)
I = I MPPT unterstützt
2 = 2 MPPT unterstüüt
3 = 3 MPPT unterstützt
4 = 4 MPPT unterstüüt
6 6 MPPT unterstüüt
Eingänge
1...12Eingänge
Schalter
0 = Manueller Schalter
1 = Fernschalter
Bild 3.2 Produktschlüssel
Weidmüller
max.9 Strings
an 3 MPPT
max.4 Strings
an 2
10
Spannung
10-1kV
11 -1,1kV
1,5kV
Stromversorgung
x=n/a
Überwachung
Ausgangstyp
I-WM4C
2 MC4-Evo 2
SPD
O = TYP II
1 TYP 1+11
X = Kein SPD
Sicherungen
3 = NurSicherungshalter
7
