EINSTELLUNG DES BIKES
Sag einstellen

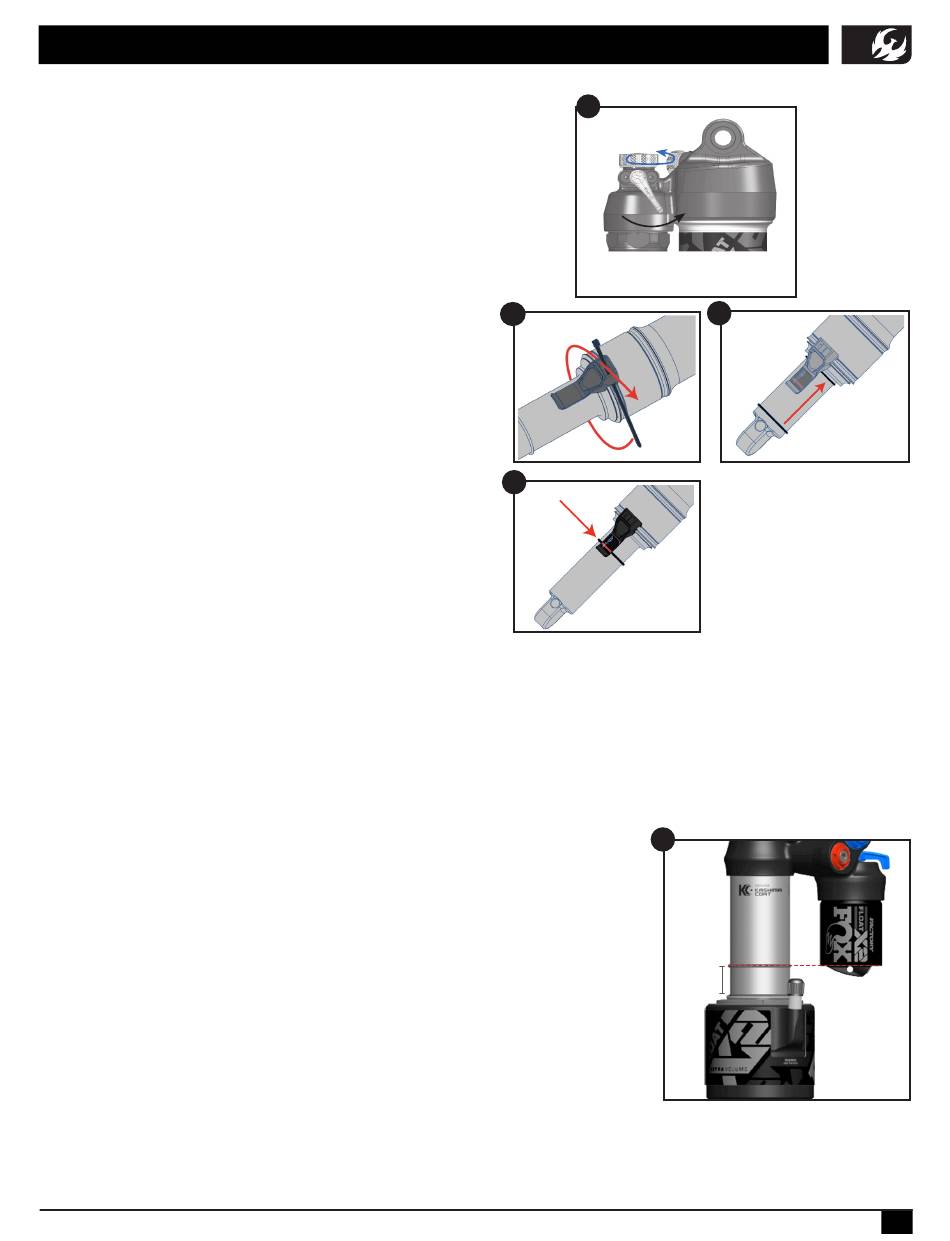

1. Vor der Sag-Einstellung solltest du alle Hebel und
Einstellknöpfe in die schnellste (Rebound) bzw.
weichste (Compression) Einstellung bringen und
den blauen Clim-Switch-Hebel in die offene Stellung
bringen. Drehe dazu alles gegen den Uhrzeigersinn.
(Bild 1)
2. Wenn der Sag-Indikator nicht bereits montiert ist,
befestige ihn mit einem Kabelbinder am Ende des
Dämpfer-Körpers. Kürze das abstehende Ende des
Kabelbinders vorsichtig. (Bild 2)
3. Suche dir einen ebenen Untergrund und etwas,
woran du dich festhalten oder anlehnen kannst,
während du auf dem Bike stehst oder sitzt. Einfacher
geht das, wenn du eine Person als Hilfe hast, die vor
dem Rad steht und den Lenker festhält, um dich zu
stabilisieren, während du auf dem Bike stehst oder
sitzt.
4. Setze dich aus dem Stand mit Schwung in den Sat-
tel, damit die Federung durch gefedert wird. Dadurch
wird sich der Sag mit sitzendem Fahrer einstellen.
5. Bleibe sitzen und bewege dich nicht, schiebe
während dessen aber den O-Ring gegen die Dichtung
an der Luftkammer. (Bild 3)
6. Ist der O-Ring in Position, steige vorsichtig vom Bike,
sodass der O-Ring nicht verschoben wird.
7. Verändere den Sag durch Hinzufügen oder Ablassen von Luft, damit der O-Ring bei Durchführung von Schritt
4 bis 7 mit der
roten
federe den Dämpfer durch, bevor du den Sag erneut prüfst, damit zwischen der großen EVOL-Negativ-Luft-
feder und der Hauptkammer ein Druckausgleich stattfinden kann. Diesen Schritt musst du bei jeder Druck-
Anpassung durch führen. Am einfachsten gelingt das, wenn du den Sattel mehrmals nach unten drückst, um
den Dämpfer bis über den Sag-Punkt einzufedern.
Sag am Fox Float-X2-Luft-Dämpfer einstellen
Man beginnt mit den gleichen Schritten, wie oben beschrieben. Am Float
X2 Dämpfer gibt es keinen Sag-Indikator. Beim Shuttle LT ist der Sag
korrekt eingestellt, wenn der O-Ring nach dem Absteigen vom Bike in
einer Linie mit dem Ende des Ausgleichsbehälters liegt. Dies findet sich
im rechten Diagramm. Das korrekte Maß beträgt 20 mm. (Bild 5)
Dämpfungs-Einstellung am Fox Float X2
•
Am X2-Luftdämpfer gibt es so viele Einstellungsmöglichkeiten – das
können wir hier nicht alles abdecken. Der Dämpfer kann nicht nur durch
die HSC-, LSC-, HSR- und LSR-Einstellknöpfe, sondern außerdem durch
den Luftdruck im Dämpfer und das Hinzufügen oder Entfernen von
Volumen-Spacern feinjustiert werden.
•
Von dieser Sag-Einstellung kannst du mit deinem individuellen
Luftdruck in der Fox Tuning-Tabelle auf der nächsten Seite eine gute
Grundeinstellung für die High-Speed-Compression (HSC), Low-Speed-
Compression (LSC), High-Speed-Rebound (HSR) und Low-Speed-Rebound
(LSR) finden.
pivotcycles.com
Linie am Sag-Indikator Linie hält. (Bild 4) Wenn du den Luftdruck im Dämpfer änderst,
1
COMPRESSION
DÄMPFUNG „OFFEN"
CLIMB SWITCH „OFFEN"
FLOAT X
2
4
5
20 mm
3
WARNUNG:
Stelle sicher,
dass der Sag-Indikator
beim Einfeder-Vorgang nicht
mit dem Rahmen oder der
Umlenkwippe in Kontakt
kommt. Er kann sonst wäh-
rend der Fahrt abbrechen.
