SCHÉMAS DE CÂBLE

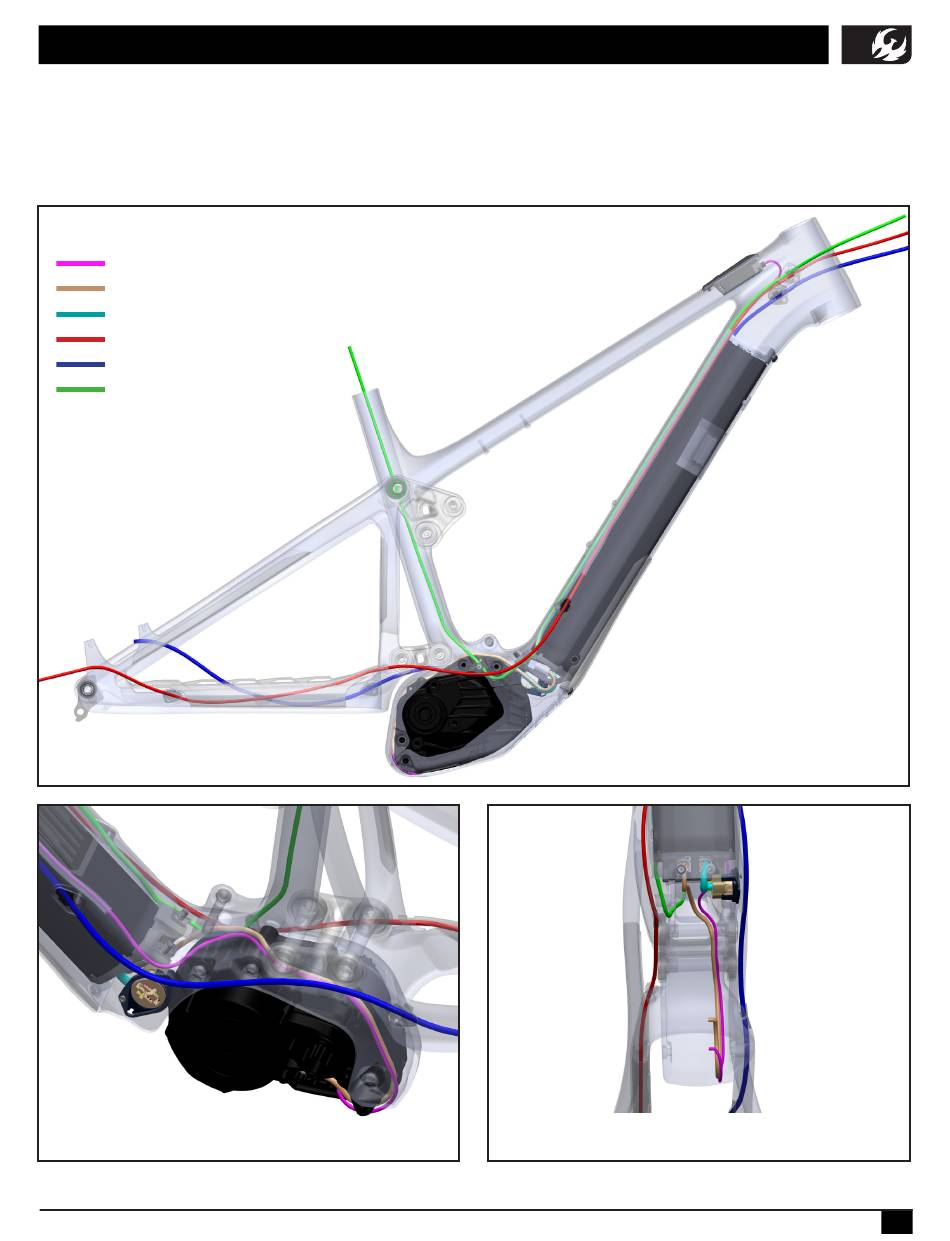

Schéma de câblage Shuttle LT
• Le schéma ci-dessous vous aidera à comprendre où les câbles doivent être passés dans les guidages de
câble internes.
• Le guidage illustré ci-dessous vous permettra de minimiser le risque de pincement d'un câble lorsque
vous déposez ou remontez le moteur à des fins d'entretien.
Schéma de câblage cadre
Câble commande système
Câble batterie
Câble de port de charge
Gaine sélecteur de vitesse
Conduite de frein
Gaine de tige de selle
télescopique
Câblage système, vue de côté
pivotcycles.com
Câblage système, vue du dessus
