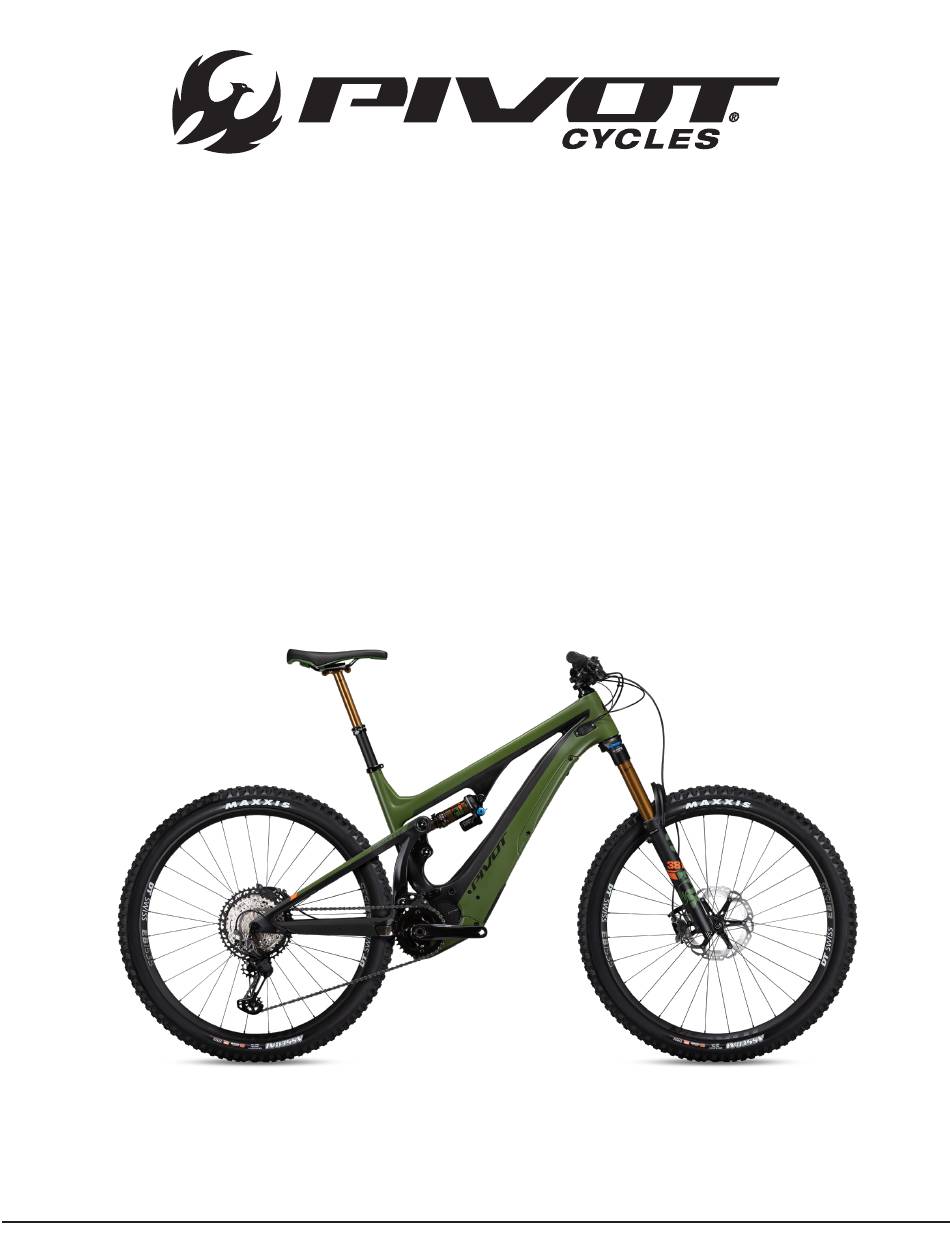

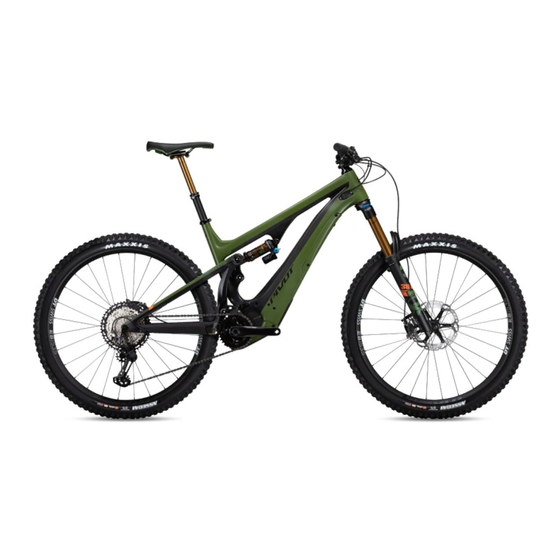

PIVOT SHUTTLE
Benutzerhandbuch
In diesem Handbuch findest du alle Informationen, die du benötigst,
um direkt auf den Trail zu starten. Schrittweise wirst du durch die
notwendigen Einstellungen der Komponenten geführt und lernst
das Shimano STEPS E-Bike-System kennen. In diesem Dokument
findest du einige hilfreiche Diagramme und wichtige Materialien.
Diese geben dir das notwendige Wissen, damit du dein Shuttle
warten und maximal genießen kannst.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIVOT cycles SHUTTLE

Inhaltszusammenfassung für PIVOT cycles SHUTTLE

  • Seite 1 Trail zu starten. Schrittweise wirst du durch die notwendigen Einstellungen der Komponenten geführt und lernst das Shimano STEPS E-Bike-System kennen. In diesem Dokument findest du einige hilfreiche Diagramme und wichtige Materialien. Diese geben dir das notwendige Wissen, damit du dein Shuttle warten und maximal genießen kannst.

  • Seite 2: Inhaltsverzeichnis

    - Fahrrad-Computer-Warnmeldungen - Fahrrad-Computer-Fehlermeldungen 6. Schaubilder - Shimano STEPS Schaubild - Schaubild Kleinteile - Kleinteile-Liste - Diagramm Verkabelung 7. Zusätzliche Informationen - Shimano STEPS E-Bike System - Pivot Shuttle - Sicherheitshinweise zum Fahrrad - Sicherheitshinweise zum Akku www.pivotcycles.com info@pivotcycles.com 1.877.857.4868...

  • Seite 3: Kurzanleitung

    KURZANLEITUNG In dieser Kurzanleitung findest du essenzielle Informationen, um dein Bike einzustellen. Fahrwerks- und Reifendruck-Einstellung KOMPONENTE SCHNELLSTART-EINSTELLUNG Körpergewicht [kg] in [bar] 0.15 × Körpergewicht [kg] + 2.4 [bar] Dämpfer-Luftdruck Körpergewicht [kg] in [psi] 2.2 × Körpergewicht [kg] + 35 [psi] (nach Körper­...

  • Seite 4: Funktion Der Unterstützungs-Fernbedienung Und Des Schalthebels

    KURZANLEITUNG Funktion der Unterstützungs-Fernbedienung und des Schalthebels • Nach dem Einschalten des Systems ist die Motorunterstützung ausgeschaltet. Es gibt drei Unterstützungs stufen: Eco, Trail und Boost. • Die Fernbedienung auf der linken Seite des Lenkers kontrolliert den Grad der Motorunterstützung. •...

  • Seite 5: Einstellung Des Bikes

    EINSTELLUNG DES BIKES Korrekte SAG-Einstellung 1. Beim Einstellen des SAG muss der blaue Druckstufen- Verstell-Hebel immer in der „Open“-Position stehen OPEN (Bild 1). MEDIUM 2. Der Fahrer sollte nun in voller Ausrüstung und FIRM sämtlichem Zubehör wie Rucksack, Trinkblase o.Ä. auf das Rad aufsteigen und sich einmal schwungvoll auf den Sattel fallen lassen.

  • Seite 6: Einstellung Der Zugstufen-Dämpfung Am Fox Dpx2

    Einstellung des Luftdrucks an der Fox 38-Federgabel • Fox empfiehlt die SAG Einstellung im Bereich von 15 % bis 20 % des gesamten Federwegs. Am Shuttle ist eine 160 mm Federgabel verbaut, der korrekte SAG liegt also im Bereich von 24 bis 32 mm.

  • Seite 7: Einstellung Der Druckstufen-Dämpfung An Der Fox 38-Federgabel

    EINSTELLUNG DES BIKES Einstellung der Druckstufen-Dämpfung an der Fox 38-Federgabel • Nur an Team XTR-Ausstattungs-Varianten • Vor der Einstellung sollten der schwarze Lowspeed-Druckstufen-Versteller (LSC) und der blaue Highspeed-Druckstufen-Versteller (HSC) in die offene bzw. schnellste Einstellung gedreht werden. Dazu drehst du beide Einstellknöpfe gegen den Uhrzeigersinn, bis keine Klicks mehr spürbar sind.

  • Seite 8: Aufladen

    AUFLADEN Aufladen des Akkus • Der Akku des Shuttle kann im eingebauten Zustand aufgeladen werden, aber für den Ladevorgang auch aus dem Rahmen entnommen werden. • Um den Akku im ausgebauten Zustand aufzuladen, benötigst du den Lade-Adapter (PN 5J.E4C0C.020), den du bei Pivot Cycles bestellen kannst.

  • Seite 9: Shimano Steps E-Bike System

    4. Eine Liste der verfügbaren Geräte wird angezeigt. Wähle dein Bike aus. 5. Wenn die Verbindung erfolgreich ist, erscheint eine Liste mit „bestätigten Einheiten“. Das sind sämtliche Geräte, die mit dem Shuttle verbunden sind. In der Liste sollten der Akku, der Motor, der Fahrrad-Computer und die Unterstützungs-Fernbedienung enthalten sein.

  • Seite 10: Unterstützungs-Profile Im E-Tube-Projekt

    Einsetzen der Unterstützung, innerhalb des Sliders angepasst werden. Bewege den farbigen Punkt (dem gewählten Unterstützungslevel entsprechend) zum gewünschten Wert auf dem Slider. • Das Shuttle wird mit zwei vorinstallierten Profilen geliefert: 1. Pivot Factory Default: Optimiert für Balance und Kontrolle 2. Maximale Unterstützung für alle Stufen.

  • Seite 11: Akku-Entnahme

    SHIMANO STEPS E-BIKE-SYSTEM Akku-Entnahme • Zum Akku-Tausch oder bei fehlender Stromquelle in der Nähe des Fahrrads muss der Akku entnommen werden. • Mit auf dem Kopf stehendem Bike könnte dieser Vorgang einfacher gelingen. 1. Mit einem M5-Innensechskant-Schlüssel werden die beiden Akku-Deckel-Halterungsschrauben entfernt. 2.

  • Seite 12: Fehlerbehebung

    FEHLERBEHEBUNG Fahrrad-Computer-Warnmeldungen • Wenn das System ein Problem entdeckt, können auf dem Display des Fahrrad-Computers Warnmeldungen erscheinen. • Die Warnmeldung verschwindet automatisch, wenn das Problem behoben ist. • Bleiben Probleme auch nach Ausführung der Lösungsvorschlägen OPERATIONAL CODE ISSUE REMEDY RESTRICTION Drive unit operation tempera- Power assistance may be lower Stop using the assist function until the...

  • Seite 13: Fahrrad-Computer-Fehlermeldungen

    FEHLERBEHEBUNG Fahrrad-Computer-Fehlermeldungen • Wenn das System ein Problem entdeckt, können auf dem Display des Fahrrad-Computers Fehlermeldungen erscheinen. • Bleiben Probleme auch nach Ausführung der Lösungsvorschlägen bestehen, wende dich an den Verkäufer deines Bikes. OPERATIONAL CODE ISSUE REMEDY RESTRICTION A system abnormality was detected in Power assistance is not Turn the power off and back on again.

  • Seite 14: Schaubilder

    SCHAUBILDER Shimano STEPS E-Bike System Schaubild BUCHSTABE KOMPONENTE TEILE-NUMMER Fahrrad-Computer SC­EM800A Unterstützungs-Fernbedienung SW­EM800­L Kettenblatt SAMOX NWP201­34T Kurbelarm FC­M8150 Motor DU­EP800 Geschwindigkeits-Sensor EW­SS301 Akku DARFON 720 Wh Akku-Ladegerät DARFON E4C0C Akku-Ladeadapter (zum separaten Aufladen - einzeln erhältlich) DARFON 5J.E4C0C.020 Fahrrad-Computer E-Tube Kabel (1000mm) EW­SD300 www.pivotcycles.com info@pivotcycles.com...

  • Seite 15: Schaubild Kleinteile

    Vordere Batterie­Halterung FP-SPC-FRNT-BRKT-V1-R1 Gummi­Unterlage für vordere Akku­Halterung FP-SPC-BATT-CVR-V1-R1 Gummi­Unterlage für Akku­Deckel FP-BMP-BATT-BUMPER-V1-R1 Akku­Anschläge FP-MNT-FRNT-BATT-V2-R1 Montageplatte der vorderen Batteriehalterung FP-MNT-REAR-BATT-V1-R1 Hintere Akku­Halterung FP-GDE-SHUTTLE-BATT-V1-R1 Gummi­Akku­Einführöffnung FP-SCW-SCK-M5*15 M5x15 Innensechskant Schraube Until Snug FP-SCW-SCK-M5*12 M5X12 Innensechskant Schraube 7 Nm (5 lb·ft) FP-WSH-5I*10O*1W M5 Beilagscheibe FP-BLT-M8*85-BLK-V1-R1 Vordere Akku­Deckel­Halteschraube...

  • Seite 16: Beschreibung

    SCHAUBILDER Kleinteile-Liste (Weiterführung) NUMMER TEILE-NUMMER BESCHREIBUNG DREHMOMENT * FP-BRG-6902-LLUMAXECN 28 mm 6902 Ext'd Max­E Kugellager FP-LNK-LL-50MM-V1 50 mm unterer Umlenk­Hebel FP-LNK-UL-70MM-DSM-V1 70 mm oberer Umlenk­Hebel, mit direkter Dämpfer­Aufnahme FP-PIN-SHK-M8*15O-BLK 15x57 mm M8 Hinterer Dämpfer­Bolzen FP-BLT-M8*12-BLK M8x12 Konterschraube Dämpfer­Bolzen 13 Nm (10 lb·ft) FP-WSH-SPC-M15*13 M15x13 Hintere Dämpfer­Hardware 35 Nm (27 lb·ft)

  • Seite 17: Shuttle Kabelführung Schaubild: Team Xtr-Ausstattung

    SCHAUBILDER Shuttle Kabelführung Schaubild: Team XTR-Ausstattung • In den Bildern ist erkennbar, wie die Kabel korrekt durch die interne Zugführung gelegt werden und wie die Lenker-Fernbedienung richtig mit dem Fahrrad-Computer verbunden wird. • Die erkennbare Kabelführung hilft dabei, das Risiko ein Kabel abzutrennen zu minimieren, falls der Motor für Service-Arbeiten demontiert oder montiert werden muss.

  • Seite 18: Zusätzliche Informationen

    Um das Potenzial des STEPS E-Bike Systems voll zu nutzen, kannst du dir die E-Tubes Web-/Computer- oder Smartphone-App herunterladen: http://e-tubeproject.shimano.com/ Pivot Shuttle • FAQs und weitere technische Dokumente zur Wartung des Pivot Shuttle findest du unter: http://www. pivotcycles.com/bike/shuttle/ Sicherheitshinweise zum Fahrrad •...

  • Seite 19: Sicherheitshinweise Zum Akku (Weiterführung)

    ZUSÄTZLICHE INFORMATIONEN Sicherheitshinweise zum Akku (Weiterführung) • Wir empfehlen dir den Akku ausschließlich unter Tags und in trockenen Räumen, die mit einem Rauch-/ Feuermelder ausgestattet sind, aufzuladen und unter keinen Umständen in deinem Schlafzimmer. Lege den Akku während dem Ladevorgang auf eine große, nicht brennbare Oberfläche aus Keramik oder Glas. Trenne den Akku vom Ladegerät, sobald er voll geladen ist.
  • Seite 20 ZUSÄTZLICHE INFORMATIONEN Sicherheitshinweise zum Akku (Weiterführung) • Entsorge den Akku unter keinen Umständen im normalen Hausmüll! Er muss den Entsorgungs-Richtlinien entsprechend entsorgt werden. Verkäufer von neuen Akkus müssen deinen alten Akku entgegennehmen und entsorgen. Wenn du unsicher bist oder Fragen hast, kontaktiere deinen Pivot-Händler. •...
