CONFIGURAZIONE DELLA BICICLETTA
Regolazione del Sag

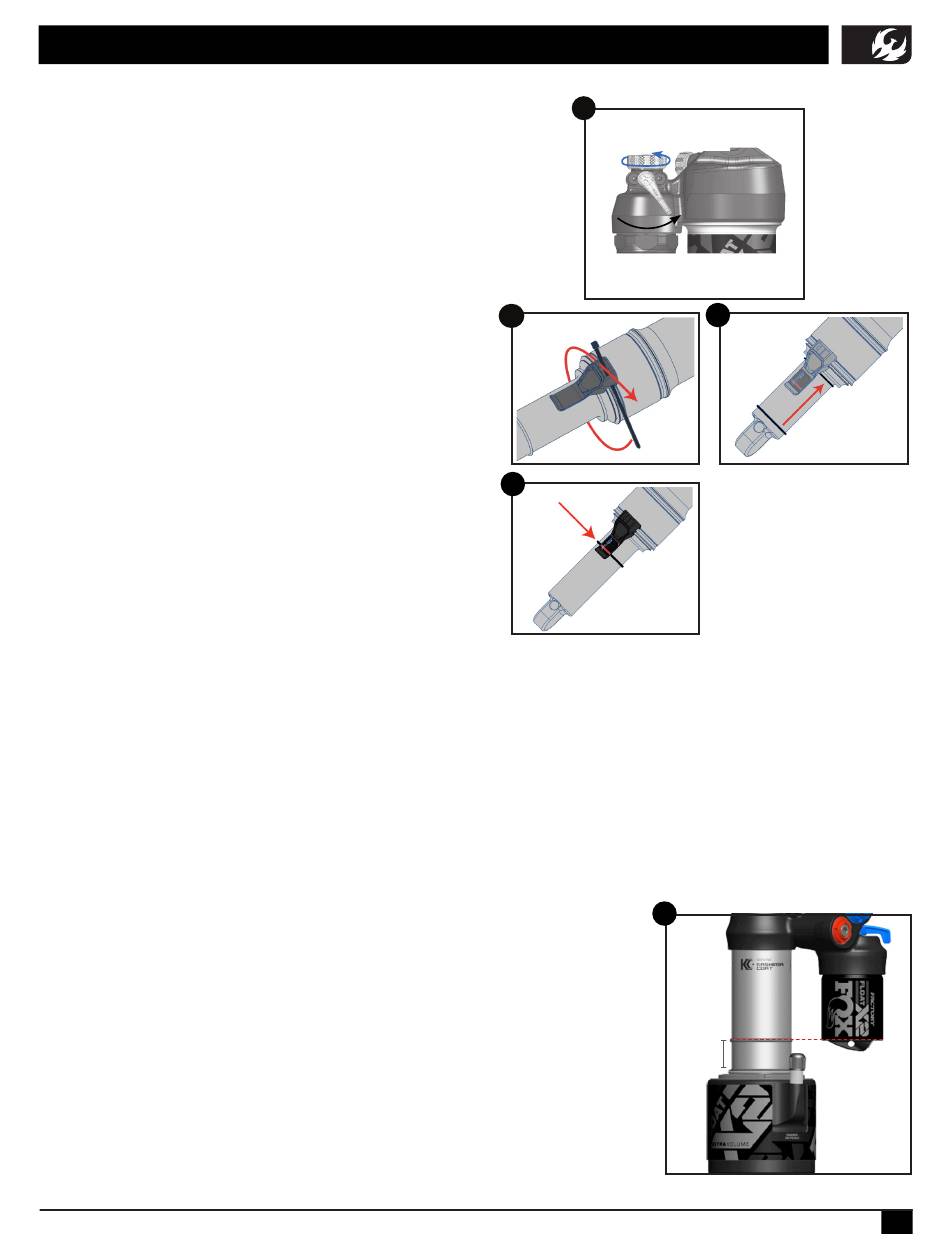

1. Regolare il sag con la leva di compressione
(fig. 1)
2. Se l'ammortizzatore è dotato di regolazioni aggiuntive per la
compressione e l'estensione, accertarsi che siano regolate
in modo da essere completamente aperte, la compressione
sulla posizione più morbida e l'estensione sulla posizione più
rapida. A tal fine, ruotarli completamente in senso antiorario.
3. Se non è già stato installato, fissare l'indicatore di sag alla
parte inferiore del corpo dell'ammortizzatore con la fascetta
in dotazione e tagliare con cura la parte in eccesso.(fig. 2)
4. Trovate una superficie piana e qualcosa che vi tenga fermi
mentre siete sulla bicicletta, in modo da poter stare sui
pedali in posizione seduta. Può essere più facile chiedere a un
compagno di tenere ferma la bicicletta dalla parte anteriore,
impugnando il manubrio mentre si è in posizione di guida.
5. Mentre si è in piedi sui pedali, ci si siede con forza sulla sella
per far entrare la sospensione nella corsa. In questo modo si
assicura che la bicicletta si fermi all'assetto naturale con il
ciclista in sella..
6. Mentre si è in sella e non ci si muove, far scorrere l'anello a O
in posizione contro la bombola d'aria. (fig. 3)
7. Una volta posizionato l'anello, scendere lentamente dalla
bicicletta in modo da non spostare l'anello.
8. Effettuare le regolazioni del sag togliendo o aggiungendo
aria in modo che i passaggi 4-7 portino l'anello ad allinearsi
con la linea rossa dell'indicatore di sag. (fig. 4) Quando si
regola la pressione dell'aria nell'ammortizzatore, far girare
l'ammortizzatore prima di ricontrollare il sag, in modo che la grande camera d'aria negativa Evol equalizzi la pressio-
ne con la camera principale ogni volta che si aggiunge o si toglie aria. Tale operazione si effettua spingendo più volte
verso il basso la sella per comprimere l'ammortizzatore oltre il punto di abbassamento.
Regolazione del Sag su FOX Float X2
Inizia da Regolazione del sag utilizzando lo stesso processo di cui sopra. Non è presente alcun indicatore
di abbassamento sull'ammortizzatore Float X2. Tuttavia, quando l'o-ring è in linea con l'estremità del
serbatoio, l'abbassamento è corretto. 20mm è la misura corretta per lo Shuttle LT. (figura 5)
Impostazione smorzamento in estensione e compres-
sione su Fox Float X2
• L'ammortizzatore ad aria X2 ha opzioni di messa a punto che
vanno ben oltre lo scopo di ciò che possiamo trattare qui. Non solo
l'ammortizzatore può essere regolato tramite l'uso dei regolatori
HSC, LSC, HSR e LSR, ma può anche essere regolato tramite la
quantità di pressione dell'aria nell'ammortizzatore e l'aggiunta o la
rimozione di distanziatori del volume dell'aria per cambiare la molla
caratteristiche della curva.
• In base a questa impostazione dell'abbassamento è possibile
registrare la pressione dell'aria e utilizzare la tabella di sintonia
FOX nella pagina successiva per impostare lo smorzamento
della compressione ad alta velocità (HSC), lo smorzamento della
compressione a bassa velocità (LSC), lo smorzamento dell'estensione
ad alta velocità (HSR) e la bassa velocità. Smorzamento
dell'estensione (LSR).
