SCHAUBILDER

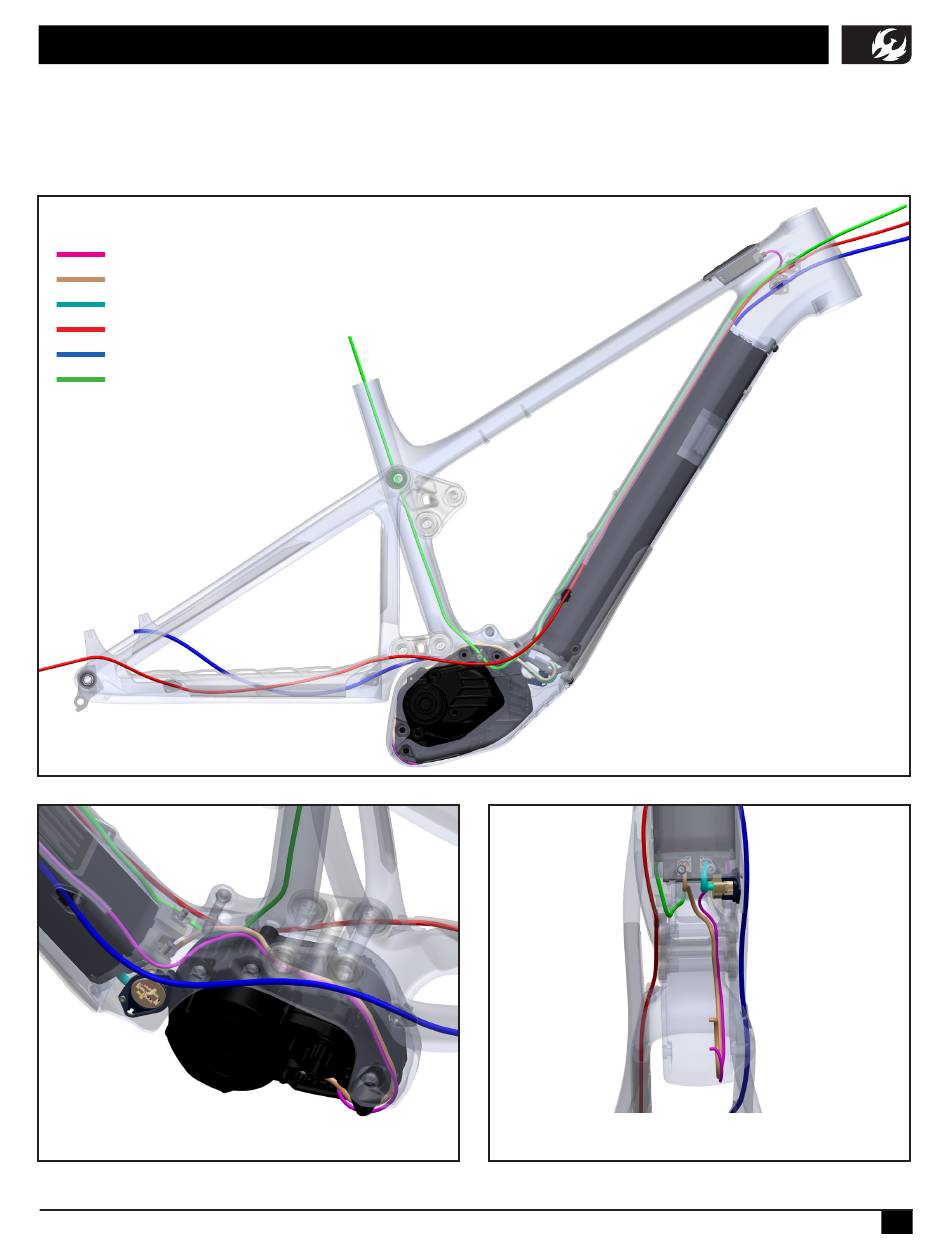

Shuttle LT Schaubild Verkabelung
• Die Diagramme veranschaulichen, wie die Kabel durch die internen Kabelführungen zu verlegen sind.
• Die unten gezeigte Verlegung trägt dazu bei, die Wahrscheinlichkeit zu minimieren, dass ein Kabel
beim Aus- und Einbau des Motors bei Wartungszwecken eingeklemmt wird.
Rahmen-Kabelführung-Schaubild
System-Controller-Kabel
Akku-Kabel
Ladeanschlusskabel
Schalthülle
Bremsleitung
Variosattelstützen-Leitung

Seitenansicht der Verkabelung

pivotcycles.com

Draufsicht der Verkabelung
