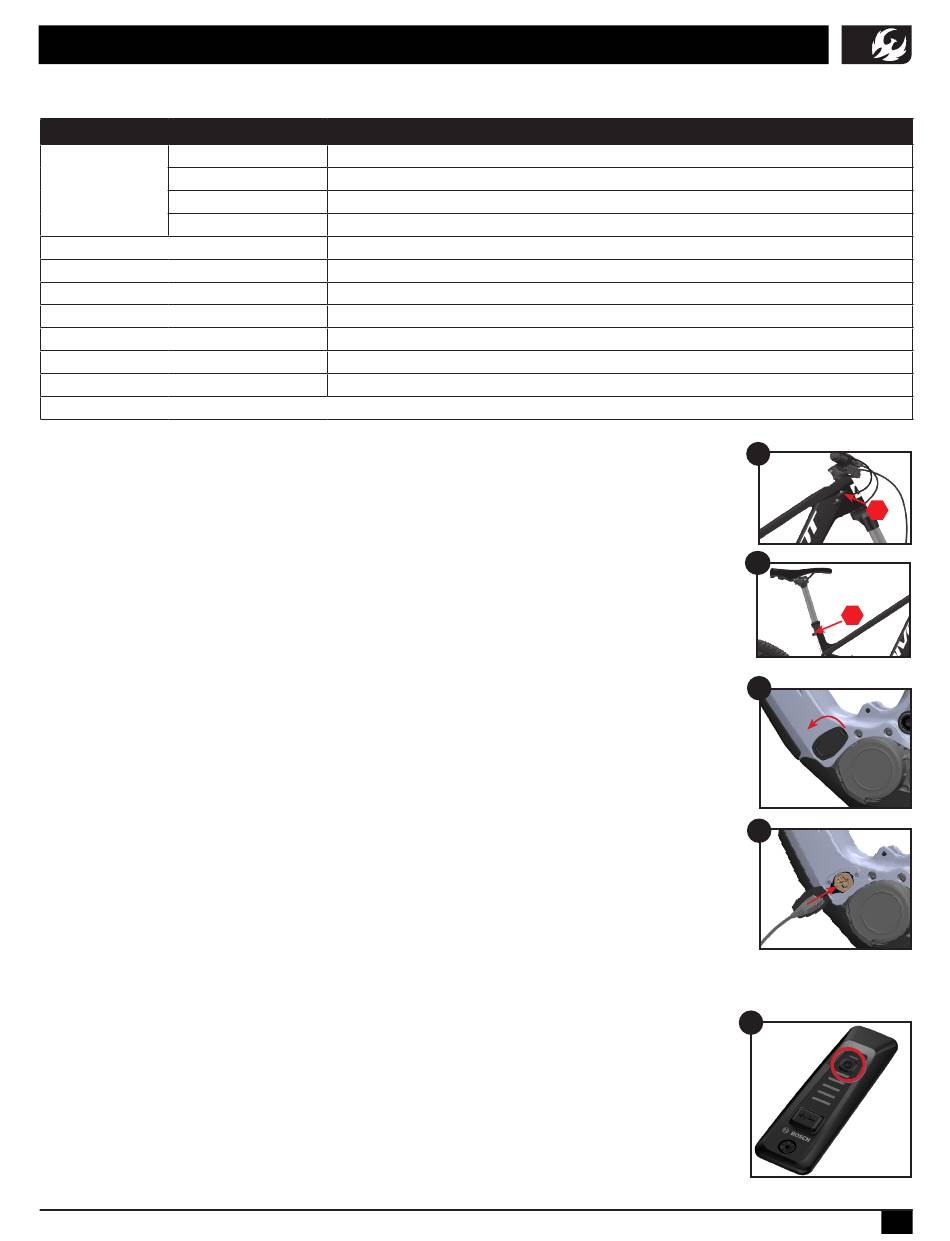

SCHNELLSTARTANLEITUNG
Fahrwerks- und Reifendruck-Einstellung
KOMPONENTE
Dämpfer-Luftdruck
Körpergewicht [kg] in [bar]
(nach Körper-
Körpergewicht [kg] in [psi]
gewicht)
Körpergewicht [lbs] in [bar]
!Prüfe immer den
Körpergewicht [lbs] in [psi]
Sag (s. Seite3)!
Dämpfer Compression-Dämpfung
Dämpfer Rebound-Dämpfung
Federgabel-Luftdruck
Federgabel Compression-Dämpfung
Federgabel Rebound-Dämpfung
Vorderrad Reifen-Luftdruck
Hinterrad Reifen-Luftdruck
* Diese Einstellungen sind nicht für alle Ausstattungsvarianten übertragbar.
Einstellung der Sattelhöhe
1. Löse mit einem 2-mm-Innensechskant-Schlüssel die Kabel-Klemmung auf
der Antriebsseite. (Bild 1)
2. Löse mit einem 4-mm-Innensechskant die Sattelstützenklemme und stelle
deine gewünschte Sattelhöhe ein. (Bild 2)
3. Verwende den 4-mm-Innensechskant, um die Sattelklemme wieder auf
5 Nm fest anzuziehen.
4. Schließe das Cable-Port-System mit dem 2-mm-Innensechskant, um den
Zug der Variostütze zu klemmen.
Aufladen des Akkus
HINWEIS: Der Akku ist bei der Lieferung nicht vollständig aufgeladen und
muss vor der ersten Verwendung vollständig aufgeladen werden.
1. Suche die Gummiabdeckung des Ladeanschlusses an der Nicht-Antriebs seite
des Rahmens. (Bild 3)
2. Abdeckung aufziehen, um Zugang zum Ladeanschluss zu erhalten.
3. Ladekabel in den Ladeanschluss stecken und sicherstellen, dass die Position
des Kabels und des Anschlusses richtig zueinander ausgerichtet ist. (Bild 4)
4. Der System Controller leuchtet auf und zeigt den Ladestatus an.
5. Wenn der Ladevorgang abgeschlossen ist, das Kabel vorsichtig herausziehen
und die Gummiabdeckung schließen.
6. Die LED-Balken am System Controller zeigen den Ladezustand des Akkus an.
*Der Akku ist fest im Rahmen eingebaut und sollte nur von einem autorisierten
Fachhändler ausgebaut werden.
Ein- und Ausschalten des Systems
1. Die Einschalttaste findest du am System Controller auf dem Oberohr. (Bild 5)
2. Das System lässt sich über den Knopf mit dem Power-Symbol oben auf dem
Controller durch kurzes Drücken und wieder Loslassen ein- und ausschalten.
Das Ein- und Ausschalten signalisiert der System Controller über eine
Animation der fünf LED-Balken.
3. Wenn das Fahrrad 10 Minuten lang nicht bewegt wurde, schaltet sich das
System automatisch aus.
pivotcycles.com
SCHNELLSTART-EINSTELLUNG
Float X: 0,15 × Körpergewicht [kg] + 0,7 [bar] | X2: 0,15 × Körpergewicht [kg] + 1,4 [bar]
Float X: 2,2 × Körpergewicht [kg] + 10 [psi] | X2: 2,2 × Körpergewicht [kg] + 20[psi]
Float X: 0,07 × Körpergewicht [lbs] + 0,7 [bar] | X2: 0,07 × Körpergewicht [lbs] + 1,4 [bar]
Float X: Körpergewicht [lbs] + 10 [psi] | X2: Körpergewicht [lbs] + 20 [psi]
Float x: 8 Klicks im Uhrzeigersinn, von "OFFEN"* (X2 siehe Seite 4)
6 Klicks im Uhrzeigersinn, von "OFFEN" (X2 siehe Seite 4)
80 [psi] / 5,52 [bar]
HSC: 2 Klicks von "OPEN"*; LSC: 5 Klicks von "OFFEN"
HSR: 3 Klicks von "OPEN"*; LSR: 7 Klicks von "O"
23 [psi] / 1,58 [bar]
28 [psi] / 1,93 [bar]
1
2mm
2
4mm
3
4
5
1
