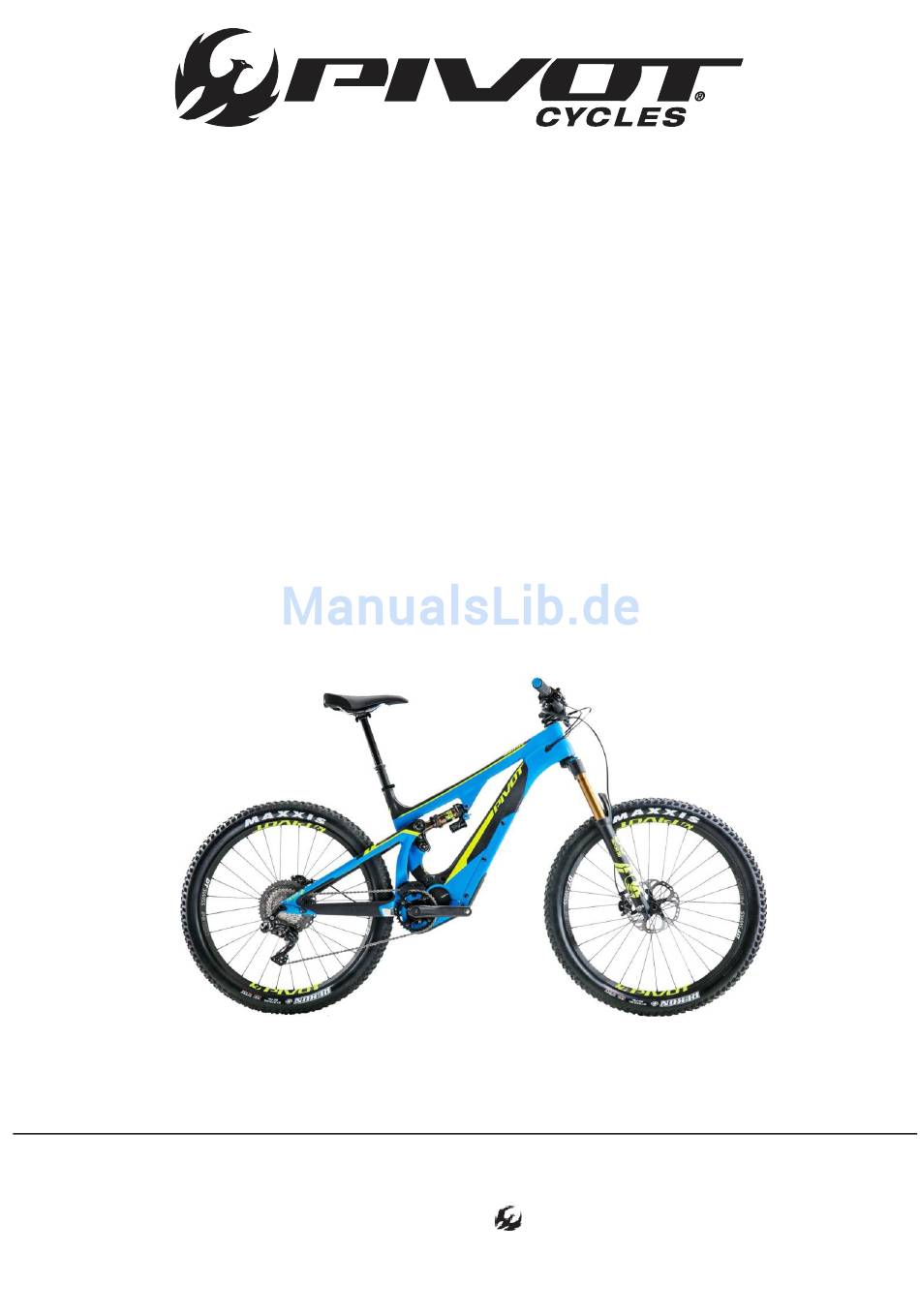

PIVOT SHUTTLE
Benutzerhandbuch
Dieses Handbuch liefert Ihnen alle nötigen Informationen, damit
Sie sofort loslegen können. Ihnen wird Schritt für Schritt erklärt,
wie alle Komponenten eingestellt werden müssen und wie Sie sich
mit dem Shimano STEPS E8000-System vertraut machen können.
In diesem Dokument sind hilfreiche Abbildungen und Referenz-
material enthalten, damit Sie alle wichtigen Infos haben, um Ihr
Shuttle zu pflegen und zu genießen.
Performance. Redefined.
www.pivotcycles.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PIVOT cycles Shimano STEPS E8000-System
Inhaltszusammenfassung für PIVOT cycles Shimano STEPS E8000-System
- Seite 1 Sie sofort loslegen können. Ihnen wird Schritt für Schritt erklärt, wie alle Komponenten eingestellt werden müssen und wie Sie sich mit dem Shimano STEPS E8000-System vertraut machen können. In diesem Dokument sind hilfreiche Abbildungen und Referenz- material enthalten, damit Sie alle wichtigen Infos haben, um Ihr Shuttle zu pflegen und zu genießen.
-
Seite 2: Inhaltsverzeichnis
- Einstellen der Druckstufendämpfung an der Fox 36-Gabel - Einstellen der Zugstufendämpfung an der Fox 36-Gabel - Empfohlener Reifendruck - Sattelhöhe anpassen 4. Shimano STEPS E8000-System - Verbinden mit E-Tube Project - Hauptmenü in E-Tube Project - Menü „Anpassen“ in E-Tube Project - Menü... -
Seite 3: Kurzanleitung
KURZANLEITUNG Die Kurzanleitung enthält die wichtigsten Infos, um Ihr Bike bereit für den Trail zu machen. Detaillierte Informatio- nen zum Shimano STEPS E8000-System und den Einstellungen stehen im vollständigen Benutzerhandbuch. Einstellen des Bikes KOMPONENTE QUICK START EINSTELLUNG • Vor der ersten Fahrt dient Körpergewicht in [kg] bei [bar] 0,15 ×... -
Seite 4: Grundfunktionen Und Bedienung
(Menüanzeigen: Löschen, Uhr, Bluetooth, ANT, Licht, Helligkeit, Klang, Einheiten, Sprache, Schaltwerkregulierung, Schaltwerkschutz, Exit) SCHALTER UNTERSTÜTZUNGSSCHALTER (B) FUNKTION X1 / Y1 Menücursor bewegen, Einstellungen ändern, etc. Bildschirmanzeige • Erläuterung der Bildschirmanzeige des Fahrradcomputers (A) im Shimano STEPS E8000-System. BUCH- BEDEUTUNG STABE Akkuladestand Gangstufe Unterstützungsstärke Unterstützungsmodus Display... -
Seite 5: Einstellen Des Bikes
EINSTELLEN DES BIKES Einstellen des richtigen Sags • Pivot verwendet, je nach Bike-Modell, unterschiedliche Sag-Indikatoren. Pivot Shuttle hat den Sag-Indikator B. 1. Beim Einstellen des Sags muss der blaue Druck- dämpferhebel immer auf die offene Position (OPEN) ge- stellt werden. (Abb. 1) 2. -
Seite 6: Einstellen Der Zugstufendämpfung Am Fox Dpx2
EINSTELLEN DES BIKES Einstellen der Zugstufendämpfung am Fox DPX2 • Die Zugstufe wird ausgehend von der ganz offenen Position (komplett gegen den Uhr- zeigersinn) eingestellt. • Die Zugstufeneinstellung hängt vom Luftdruck im Dämpfer ab. • Die empfohlene Zugstufeneinstellung können Sie der untenstehenden Tabelle entnehmen. Die Zahlen rechts ge- ben an, wie viele Klicks (im Uhrzeigersinn) von der offenen Position aus zur Zugstufeneinstellung benötigt werden. -
Seite 7: Einstellen Der Druckstufendämpfung An Der Fox 36-Gabel
EINSTELLEN DES BIKES Einstellen der Druckstufendämpfung an der Fox 36-Gabel • Die Druckstufe wird ausgehend von der offenen (oder festesten) Position eingestellt, indem das schwarze Druckstufenstellrad oben auf dem rechten Gabelbein gegen den Uhrzeigersinn gedreht wird, bis kein Klick mehr ertönt. •... -
Seite 8: Shimano Steps E8000-System
SHIMANO STEPS E8000-SYSTEM Verbinden mit E-Tube Project • Displayanzeige und Hebelbedienung können mit Shimano E-Tube Project individuell eingestellt werden. • Zugang zum Shimano E-Tube Project erfolgt durch die Shimano E-Tube Project-App, verfügbar im App-Store, oder durch die Software, die auf der Shimano-Website zum Download steht. -
Seite 9: Menü „Anpassen" In E-Tube Project
SHIMANO STEPS E8000-SYSTEM Menü „Anpassen“ in E-Tube Project • Das Menü „Anpassen“ ist in mehrere Menüs für benutzerdefinierte Einheiten gegliedert: Antriebseinheit, Dis- playeinheit, Schalteinheit, Multi-Shift-Einstellung. • Die verfügbaren Optionen für das Anpassen-Menü werden untenstehend erläutert. BESCHREIBUNG ANTRIEBSEINHEIT Licht Reguliert die Verwendung eines Lichts. -
Seite 10: Hinweise Zum Laden Des Akkus
SHIMANO STEPS E8000-SYSTEM Hinweise zum Akkuladen • Der Akku wird nicht aufgeladen geliefert und muss vor der Erstverwendung vollständig geladen werden. • Akku nur mit einem vorgesehenen Ladegerät laden, wie dem im Bike-Lieferumfang enthaltenen. • Der Akku kann genutzt werden, sobald die LEDs der Ladestandsanzeige aufleuchten. -
Seite 11: Entfernen Des Akkus
SHIMANO STEPS E8000-SYSTEM Entfernen des Akkus • Der Akku muss eventuell entfernt werden, um ihn auszutauschen oder zu laden, falls keine Stromversorgung in Nähe des Bikes verfügbar ist . • Beim Entfernen des Akkus bleibt die Schutzabdeckung am Bike, während die vordere Akkuhalterung mit dem Akku gelöst wird . -
Seite 12: Fehlerbehebung
FEHLERBEHEBUNG Fahrradcomputer Warncodes • Warnungen erscheinen auf dem Fahrradcomputerdisplay, wenn das System ein Problem feststellt. • Der Warncode verschwindet, wenn das Problem behoben wurde. • Falls auch nach folgenden Hinweisen zur Behebung noch Probleme bestehen, wenden Sie sich an Ihren Händler. BETRIEBS- CODE PROBLEM... -
Seite 13: Akku-Led-Warncodes
FEHLERBEHEBUNG Akku-LED Warncodes • Je nach Lichtmuster der Akkustandanzeige werden verschiedene Systemfehler und -warnungen gemeldet. • Falls auch nach folgenden Hinweisen zur Behebung noch Probleme bestehen, wenden Sie sich an Ihren Händler. FEHLERTYP PROBLEM LICHTMUSTER* LÖSUNG Kommunikationsfehler mit Prüfen, ob das Akkukabel lose oder Bike-System. -
Seite 14: Schemata
SCHEMATA Shimano STEPS E8000 System-Schema BUCHSTABE BESCHREIBUNG BEZEICHNUNG Fahrradcomputer SC-E8000 Unterstützungsschalter SW-E8000-L Schalthebel SW-M8050-R Vorderes Kettenblatt SM-CRE80-B Kettenführung SM-CDE80 Kurbelarm FC-E8050 Antriebseinheit DU-E8000 Geschwindigkeitssensor SM-DUE10 Akku / Befestigung BT-E8010 / BM-E8010 Akkuladegerät EC-E6000 Schaltwerk (Di2) RD-M8050 E-Tube-Kabel Fahrradcomputer (1000mm) EW-SD50 E-Tube-Kabel Unterstützungsschalter EW-SD50... -
Seite 15: Kleinteile-Schema
SCHEMATA Kleinteile-Schema www.pivotcycles.com... -
Seite 16: Kleinteiltabelle
SCHEMATA Kleinteiltabelle = Schmiermittel = Montagepaste = Schmiermittel = Loctite 243 (auf Innengewinde oder Montagepaste auftragen) NUMMER BEZEICHNUNG BESCHREIBUNG DREHMOMENT * FP-CVR-EBIKE-BATT Akkuschutzabdeckung FP-CVR-EBIKE-SKD-PLT Unterboden Schutzblech FP-MNT-FRNT-BATT-V1 Vordere Akkubefestigung FP-SCW-BTN-M2.5*12-SLFTAP M2,5x12 gewindefurchende Torx-Schrauben FP-GKT-BATT-CVR-DS-V1 Carbon- Akkuabdeckungsdichtung E-Bike Antriebsseite FP-GKT-BATT-CVR-NDS-V1 Carbon-Akkuabdeckungsdichtung E-Bike Nicht-Antriebsseite FP-GKT-BATT-CVR-BLT-V1... -
Seite 17: Shuttle Schaltplan
SCHEMATA Shuttle Schaltplan • Die folgenden Diagramme illustrieren die korrekte Verlegung der Kabel durch die interne Kabelführung sowie die Verbindung der Lenkerschalter mit dem Fahrradcomputer . • Die unten dargelegte Kabelführung reduziert die Gefahr, beim Entfernen und Einsetzen des Motors zu Wartungszwecken ein Kabel abzuklemmen . -
Seite 18: Weitere Informationen
WEITERE INFORMATIONEN Shimano STEPS E8000-System • Weitere Informationen zu Bedienung und Funktionsweise des Shimano STEPS E8000-Systems finden Sie unter: http://si.shimano.com/#/ • Download der E-tube Project-Software zur optimalen Nutzung des Shimano STEPS E8000-Systems unter: http://e-tubeproject.shimano.com/ Pivot Shuttle • FAQs und weitere technische... - Seite 19 WEITERE INFORMATIONEN GERMAN EC Konformitätserklärung 2018 Der Hersteller: Pivot Cycles EU GmbH Europastraße 33a 24976 Flensburg-Handewitt Germany erklärt hiermit, dass folgende Produkte: Produktbezeichnung: Pivot Cycles Shuttle Baujahr : 2017/2018 allen einschlägigen Bestimmungen der Richtlinie Maschinen (2006/42/EC) entsprechen. Die Maschinen entsprechen weiterhin allen Bestimmungen der Richtlinie 2014/30/EU (Richtlinie über die elektrimagnetische Vertäglichkeit)
