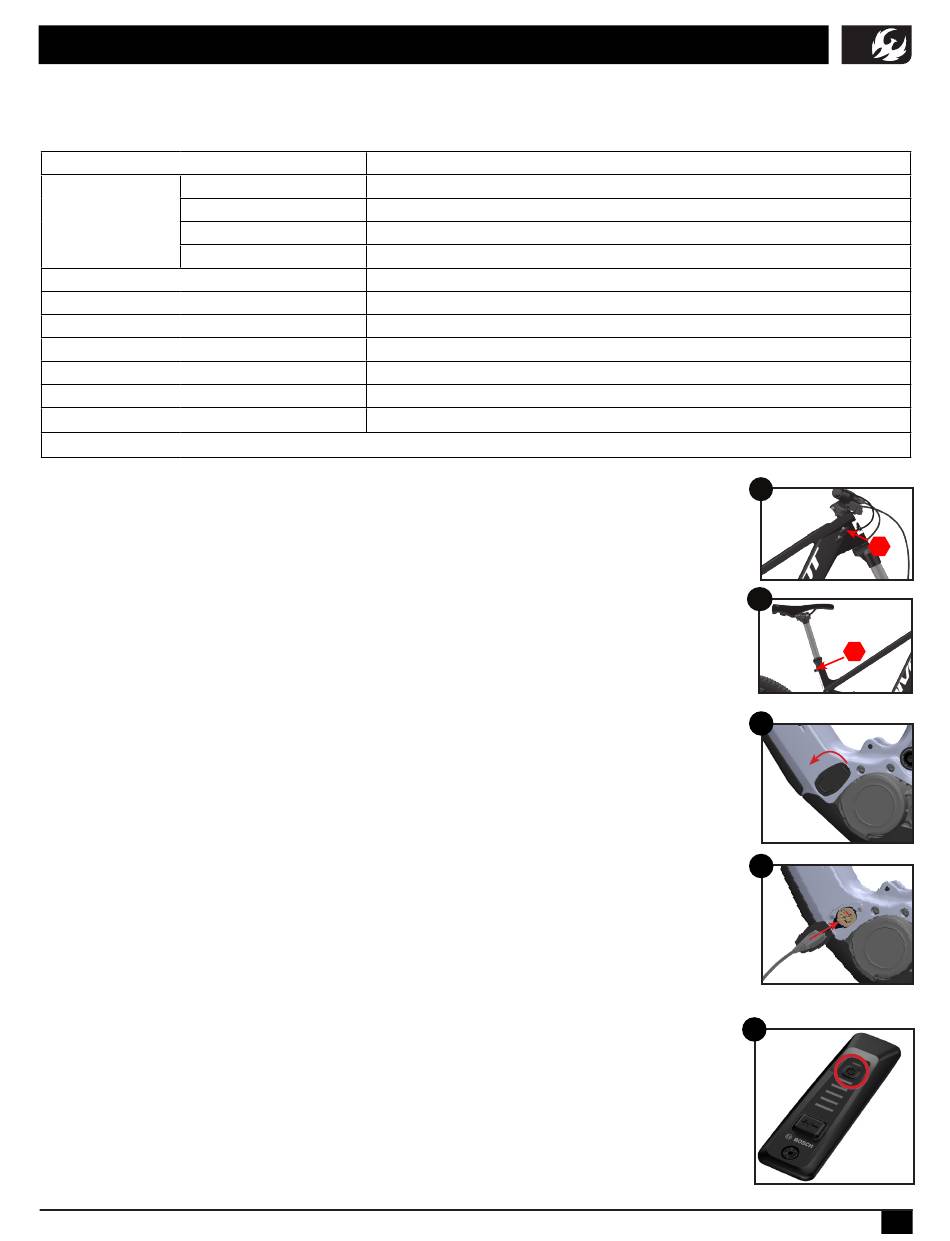

GUIDA RAPIDA
La presente "Guida rapida" offre tutte le informazioni essenziali per l'istallazione della bicicletta.
Sospensione /configurazione pneumatici
COMPONENTE
Peso corporeo in [kg] a [psi]
Pressione aria
dell'ammortizzatore
Peso corporeo in [kg] a [bar]
(per Peso corporeo)
Peso corporeo in [lbs] a [psi]
*Verificare sempre
il sag
Peso corporeo in [lbs] a [bar]
Smorzamento in compressione ammortizzatore
Smorzamento in estensione ammortizzatore
Pressione forcella
Smorzamento in compressione forcella
Smorzamento in estensione forcella
Pressione pneumatico anteriore
Pressione pneumatico posteriore
* Tali impostazioni non sono disponibili su tutti i modelli.
Regolazione della sella
1
. Usare una chiave esagonale da 2mm per allentare l'attacco dei cavi del cannotto di sterzo che
protegge la scatola del reggisella telescopico. (fig. 1)
2.
Usare una chiave esagonale da 4mm per allentare la fascetta della sella e rialzare/abbassare la
sella all'altezza desiderata.
3. Usare una chiave esagonale da 4mm per fissare il bullone della fascetta a 5 Nm.
4.
Fissare l'attacco dei cavi del canotto di sterzo con una chiave esagonale da 2mm per fissare
l'alloggiamento del forcellino.
Caricamento della batteria
NOTA BENE: La batteria non viene fornita completamente carica e deve es-
sere completamente ricaricata al primo utilizzo.
1.
Localizzare il coperchio in gomma della porta di ricarica sul lato del telaio non dedicato all'unità.
(fig.3)
2.
Tirare indietro il coperchio di chiusura per accedere al terminale di ricarica.
3. Inserire il cavo di ricarica nel terminale di ricarica, assicurandosi che il cavo e il terminale siano
correttamente allineati. (fig. 4)
4. Il controller del sistema si accende e visualizza lo stato di carica.
5.
Al termine della carica, rimuovere il cavo dal terminale e chiudere il coperchio di chiusura.
6. Le barre LED sul controller di sistema indicano lo stato di carica della batteria.
* La batteria è fissata nel telaio e deve essere rimossa solo da un rivenditore autorizzato.
Accensione del sistema ON e OFF
1.
Il pulsante di accensione si trova nel controller del sistema sul tubo superiore. (fig. 5)
2.
Accendere o spegnere il sistema premendo e rilasciando rapidamente il simbolo di accensione
vicino alla parte superiore del controller. Il controller di sistema si accende e si spegne con
un'animazione delle cinque barre LED.
3. Se la bicicletta non si muove per 10 minuti, l'alimentazione si spegne automaticamente.
pivotcycles.com
Float X: 2.2 × Peso corporeo [kg] + 10 [psi] | Float X2: 2.2 × Peso corporeo [kg] + 20 [psi]
Float X: 0.15 × Peso corporeo [kg] + 0.7 [bar] | Float X2: 0.15 × Peso corporeo [kg] + 1.4 [bar]
Float X: Peso corporeo [lbs] + 10 [psi] | Float X2: Peso corporeo [lbs] + 20 [psi]
Float X: 0.07 × Peso corporeo [lbs] + 0.7 [bar] | Float X2: 0.07 × Peso corporeo [lbs] + 1.4 [bar]
8 scatti da OPEN* (Float X2 fare riferimento a pagina 4)
6 scatti da OPEN (Float X2 fare riferimento a pagina 4)
80 [psi] / 5.52 [bar]
HSC: 2 scatti da OPEN*; LSC: 5 scatti da OPEN
HSR: 3 scatti da OPEN*; LSR: 7 scatti da OPEN
23 [psi] / 1.58 [bar]
28 [psi] / 1.93 [bar]
CONFIGURAZIONE RAPIDA
1
2mm
2
4mm
3
4
5
1
