05/11 MN03407008Z-DE/EN

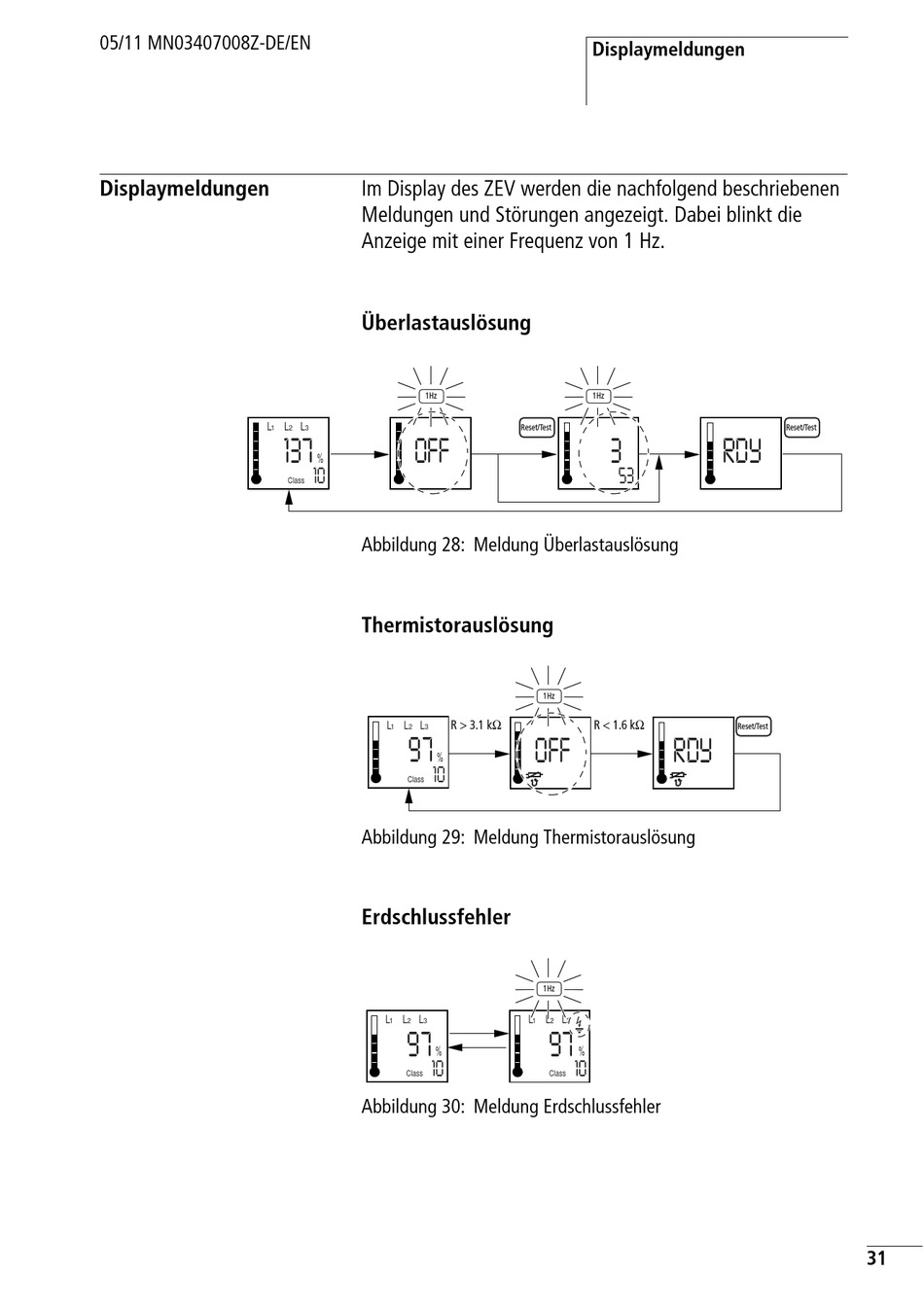

Displaymeldungen

L
1
Im Display des ZEV werden die nachfolgend beschriebenen
Meldungen und Störungen angezeigt. Dabei blinkt die
Anzeige mit einer Frequenz von 1 Hz.
Überlastauslösung
1Hz
L L
2 3
137 OFF
%
10
Class
Abbildung 28: Meldung Überlastauslösung
Thermistorauslösung
R > 3.1 kΩ
L L L
1 2 3
97
%
10
Class
Abbildung 29: Meldung Thermistorauslösung

Erdschlussfehler

L L L
1 2 3
97
%
10
Class
Abbildung 30: Meldung Erdschlussfehler
Displaymeldungen
1Hz
Reset/Test
3
53
1Hz
R < 1.6 kΩ
RDY
OFF
1Hz
L L L
1 2 3
97
%
10
Class
Reset/Test
RDY
Reset/Test
31
