Installation
24

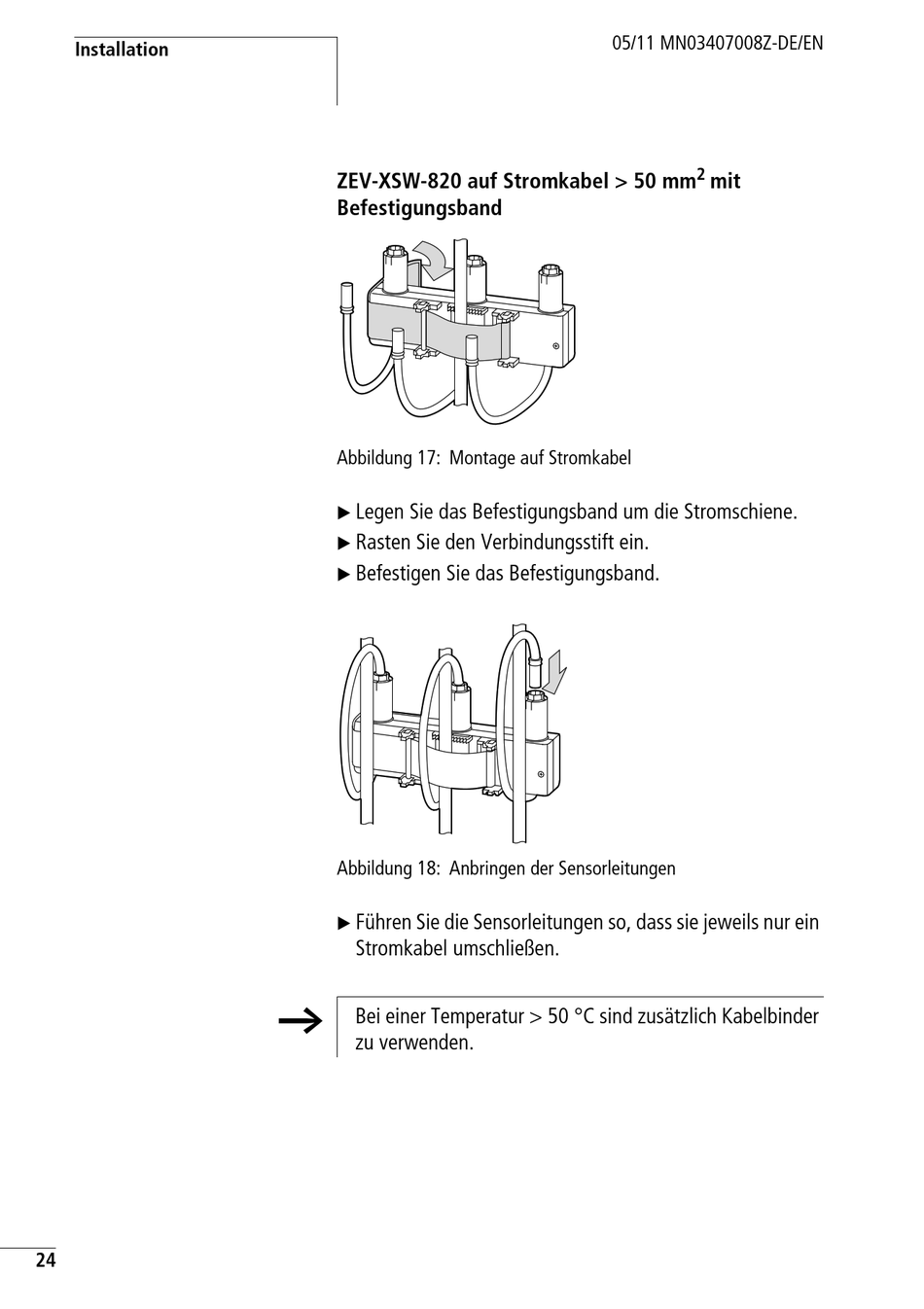

ZEV-XSW-820 auf Stromkabel > 50 mm
Befestigungsband
Abbildung 17: Montage auf Stromkabel
Legen Sie das Befestigungsband um die Stromschiene.
X
Rasten Sie den Verbindungsstift ein.
X
Befestigen Sie das Befestigungsband.
X
Abbildung 18: Anbringen der Sensorleitungen
Führen Sie die Sensorleitungen so, dass sie jeweils nur ein
X
Stromkabel umschließen.
h
Bei einer Temperatur > 50 °C sind zusätzlich Kabelbinder
zu verwenden.
05/11 MN03407008Z-DE/EN
