ZEV-XSW-820 auf Stromkabel F 50 mm
mit Kabelbinder

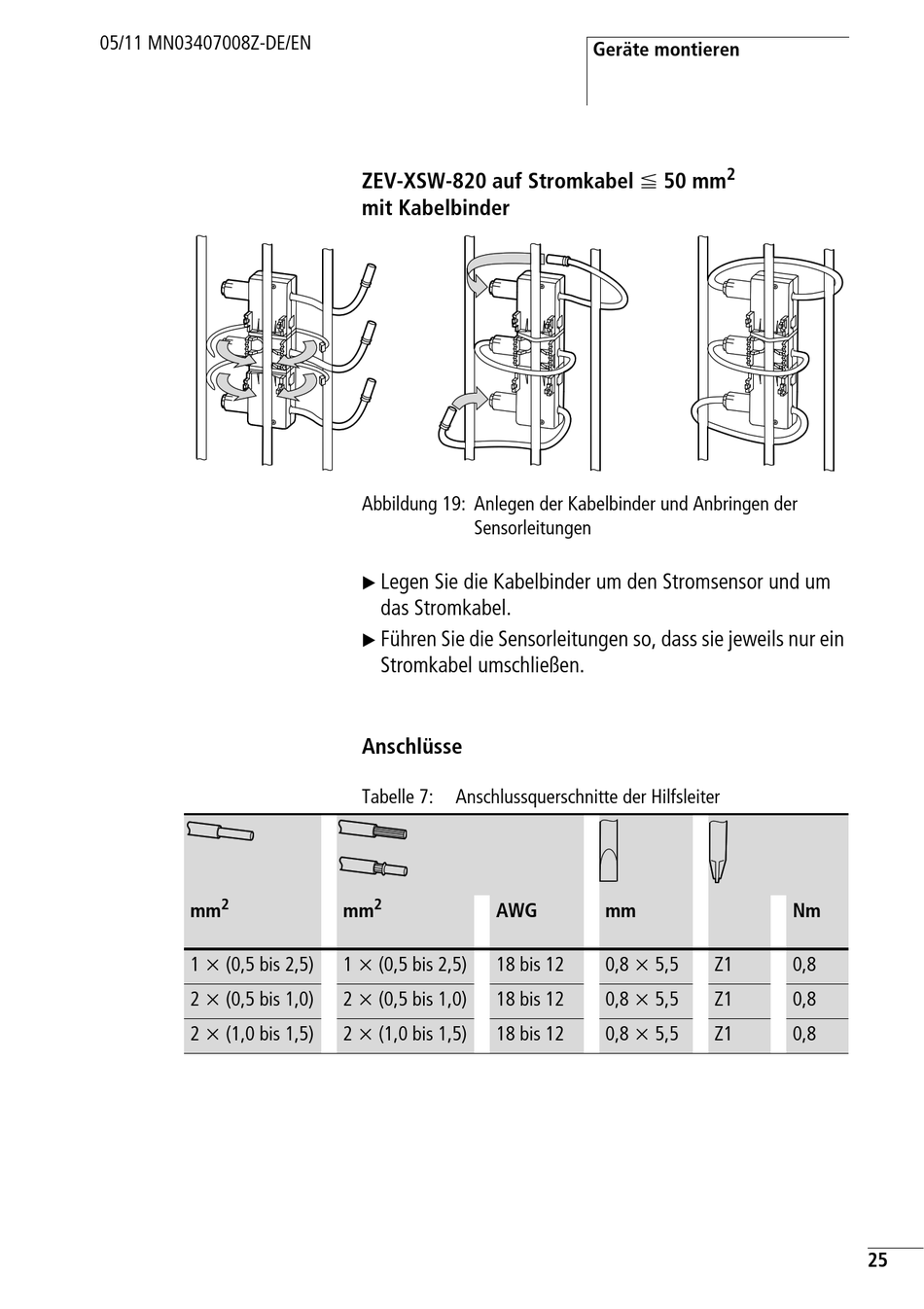

Abbildung 19: Anlegen der Kabelbinder und Anbringen der
Sensorleitungen
Legen Sie die Kabelbinder um den Stromsensor und um
X
das Stromkabel.
Führen Sie die Sensorleitungen so, dass sie jeweils nur ein
X
Stromkabel umschließen.
Anschlüsse
Tabelle 7: Anschlussquerschnitte der Hilfsleiter
2
mm AWG
1 x (0,5 bis 2,5) 18 bis 12
2 x (0,5 bis 1,0) 18 bis 12
2 x (1,0 bis 1,5) 18 bis 12
Geräte montieren
2
mm
0,8 x 5,5 Z1
0,8 x 5,5 Z1
0,8 x 5,5 Z1
Nm
0,8
0,8
0,8
