Thermistorschutz

Zum Motorvollschutz können an den Klemmen T1-T2 bis zu
sechs PTC-Kaltleiter-Temperaturfühler nach DIN 44081 und
DIN 44082 mit einem Kaltleiterwiderstand R
angeschlossen werden.
10000
R [O]
5000
a
3680
2000
b
1500
1000
900
800
700
600
500
-30
NAT= Nennauslösetemperatur

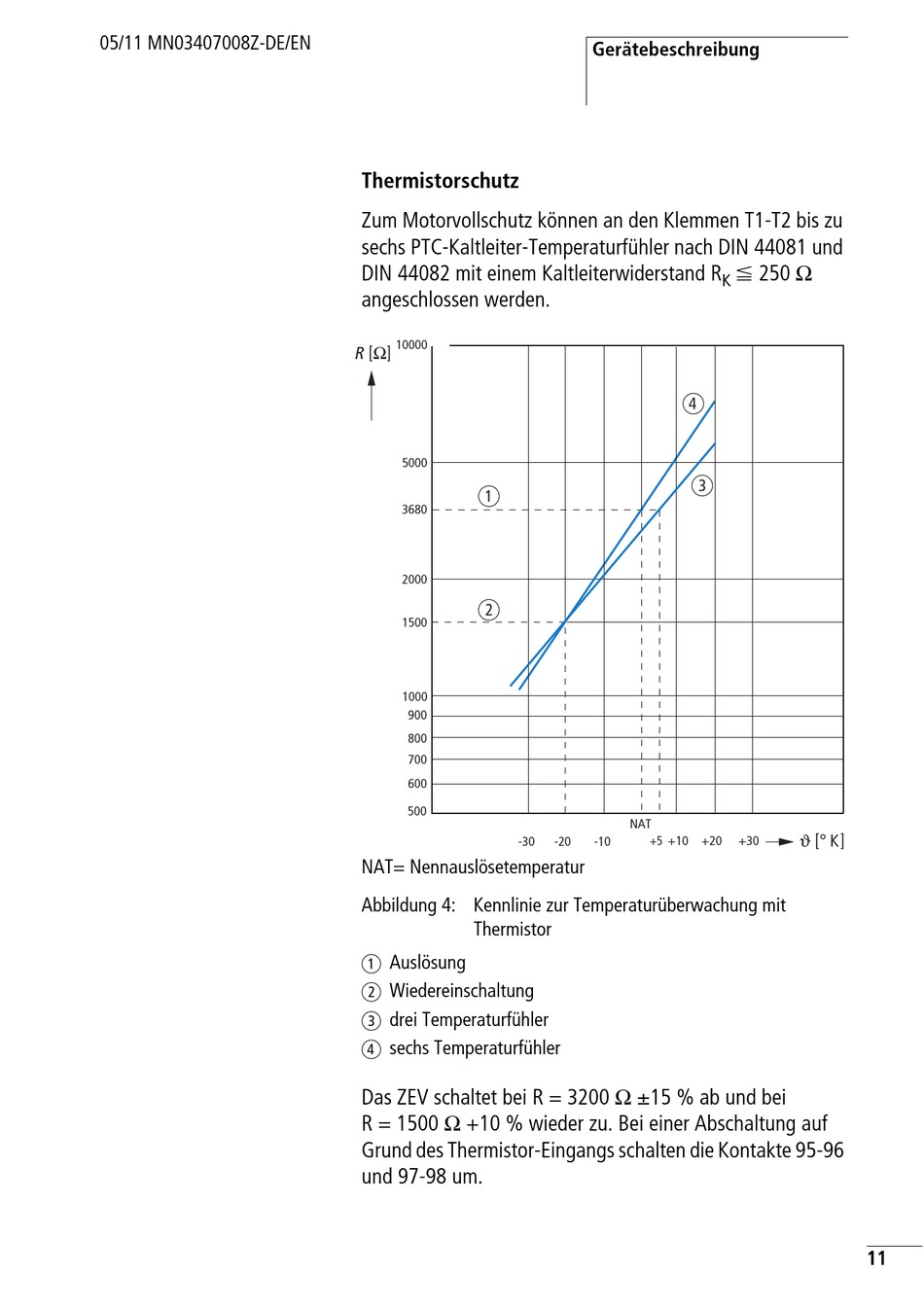

Abbildung 4: Kennlinie zur Temperaturüberwachung mit
Thermistor
a Auslösung
b Wiedereinschaltung
c drei Temperaturfühler
d sechs Temperaturfühler
Das ZEV schaltet bei R = 3200 O g15 % ab und bei
R = 1500 O +10 % wieder zu. Bei einer Abschaltung auf
Grund des Thermistor-Eingangs schalten die Kontakte 95-96
und 97-98 um.
Gerätebeschreibung
K
d
c
NAT
+20
-20 -10 +5 +10
F 250 O
K
+30
