Motorschutzsystem ZEV
Systemübersicht
6
b
k
j
i
h
g

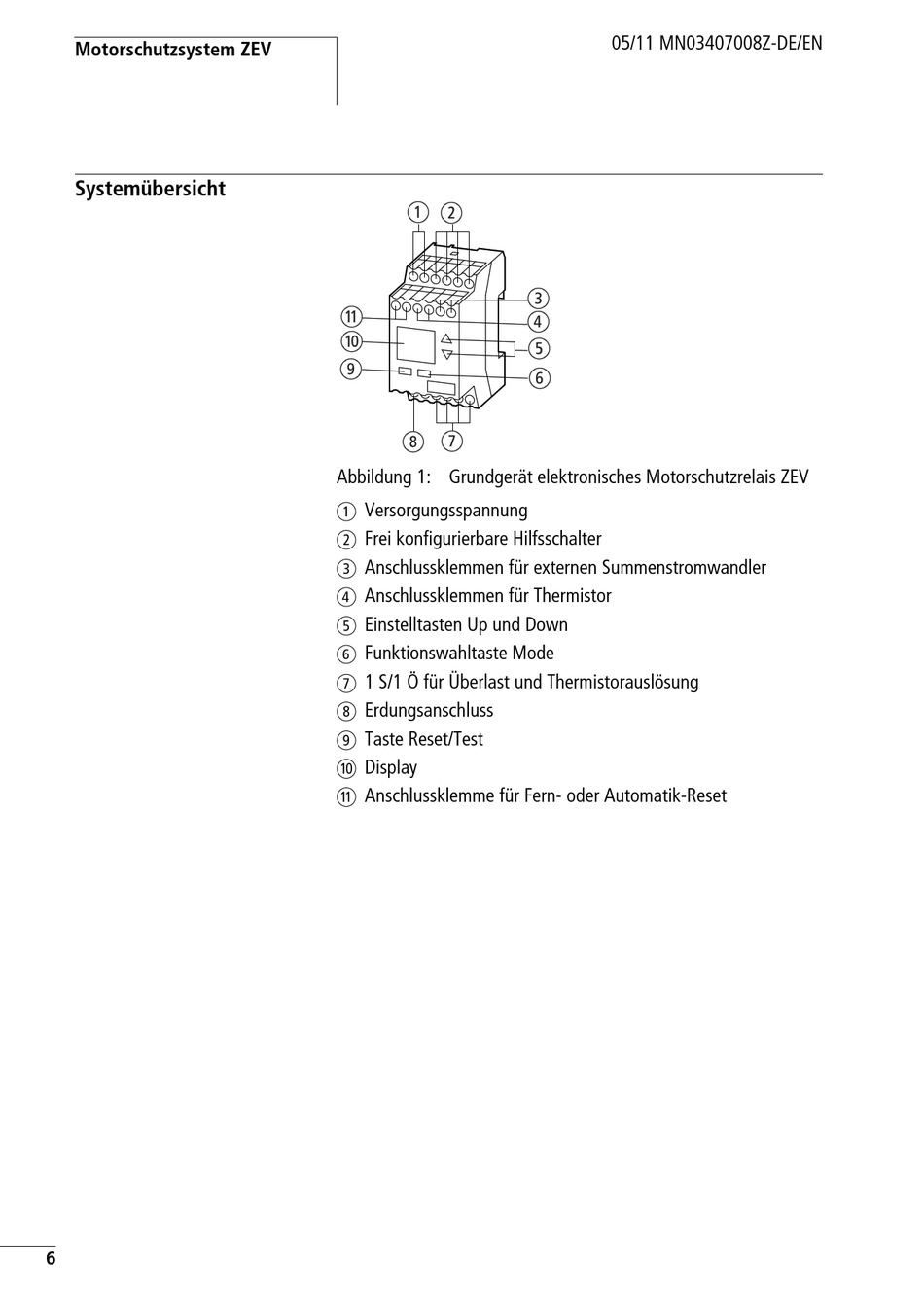

Abbildung 1: Grundgerät elektronisches Motorschutzrelais ZEV
a Versorgungsspannung
b Frei konfigurierbare Hilfsschalter
c Anschlussklemmen für externen Summenstromwandler
d Anschlussklemmen für Thermistor
e Einstelltasten Up und Down
f Funktionswahltaste Mode
g 1 S/1 Ö für Überlast und Thermistorauslösung
h Erdungsanschluss
i Taste Reset/Test
j Display
k Anschlussklemme für Fern- oder Automatik-Reset
05/11 MN03407008Z-DE/EN
c
d
e
f
