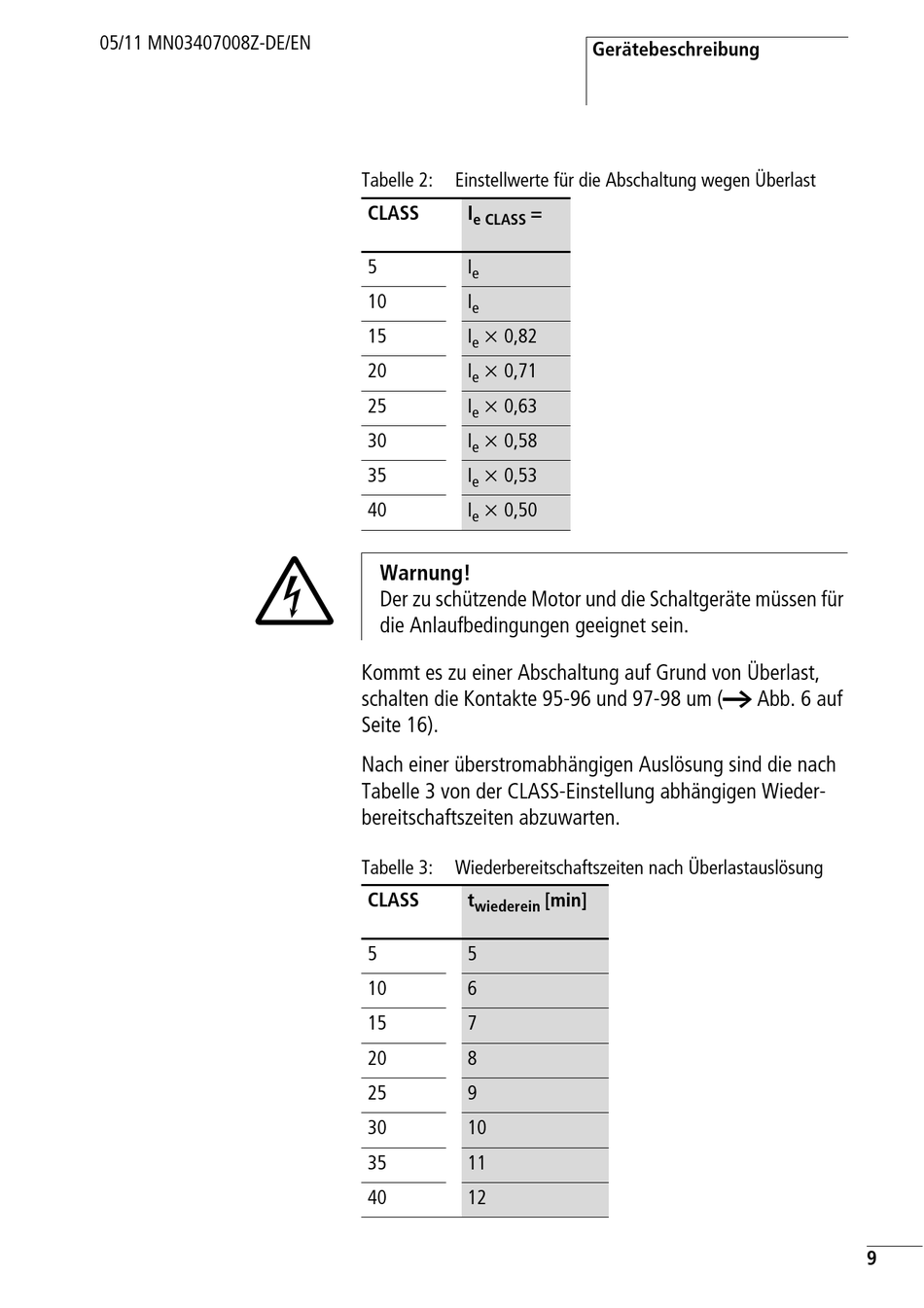

Tabelle 2: Einstellwerte für die Abschaltung wegen Überlast
CLASS I =
e CLASS
5 I
e
10 I
e
15 I x 0,82
e
20 I x 0,71
e
25 I x 0,63
e
30 I x 0,58
e
35 I x 0,53
e
40 I x 0,50
e
Warnung!
Der zu schützende Motor und die Schaltgeräte müssen für
die Anlaufbedingungen geeignet sein.
Kommt es zu einer Abschaltung auf Grund von Überlast,
schalten die Kontakte 95-96 und 97-98 um (a Abb. 6 auf
Seite 16).
Nach einer überstromabhängigen Auslösung sind die nach
Tabelle 3 von der CLASS-Einstellung abhängigen Wieder-
bereitschaftszeiten abzuwarten.
Tabelle 3: Wiederbereitschaftszeiten nach Überlastauslösung
CLASS t
wiederein
5 5
10 6
15 7
20 8
25 9
30 10
35 11
40 12
Gerätebeschreibung
[min]
9
