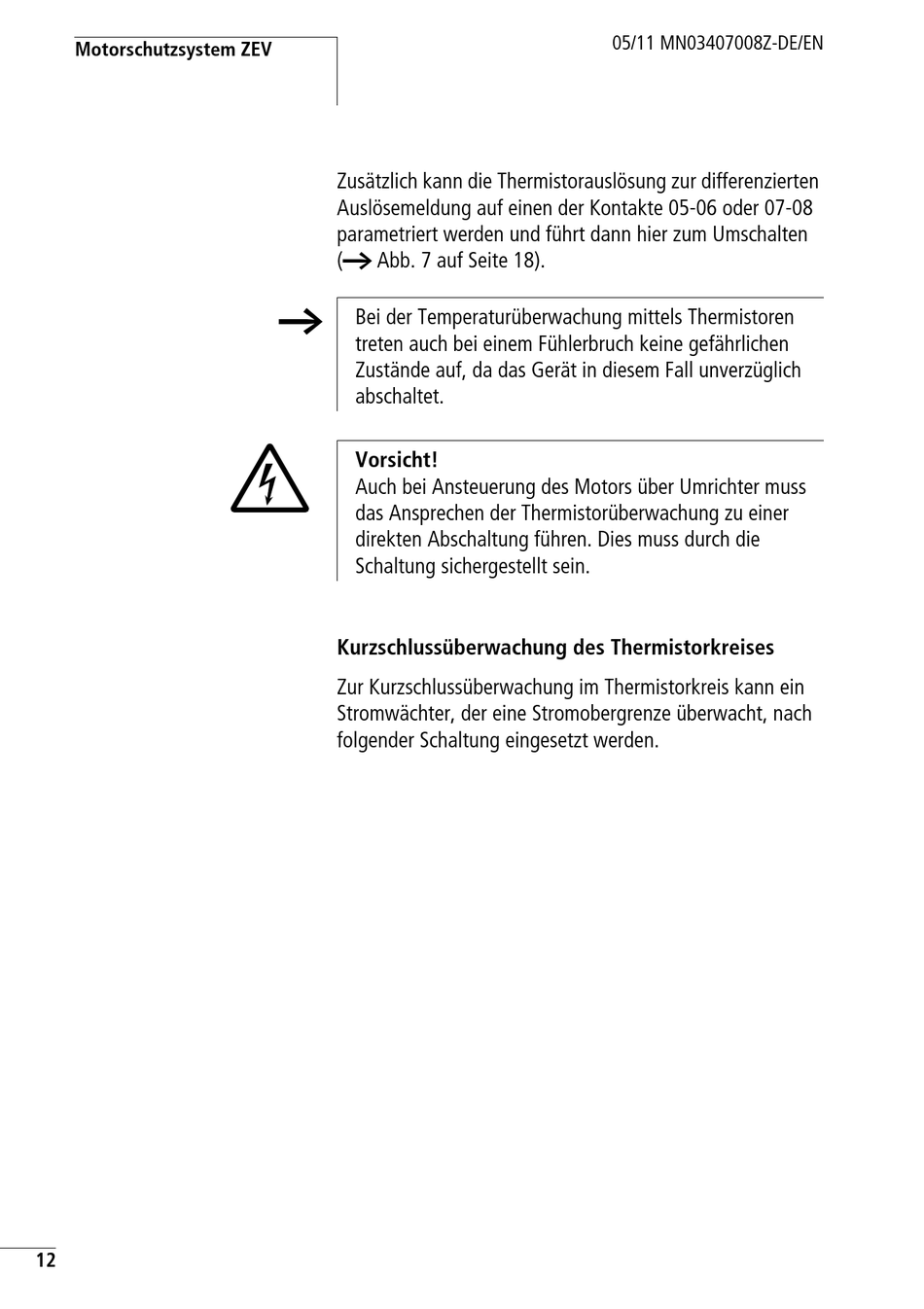

Motorschutzsystem ZEV
12
Zusätzlich kann die Thermistorauslösung zur differenzierten
Auslösemeldung auf einen der Kontakte 05-06 oder 07-08
parametriert werden und führt dann hier zum Umschalten
(a Abb. 7 auf Seite 18).
h
Bei der Temperaturüberwachung mittels Thermistoren
treten auch bei einem Fühlerbruch keine gefährlichen
Zustände auf, da das Gerät in diesem Fall unverzüglich
abschaltet.
Vorsicht!
Auch bei Ansteuerung des Motors über Umrichter muss
das Ansprechen der Thermistorüberwachung zu einer
direkten Abschaltung führen. Dies muss durch die
Schaltung sichergestellt sein.
Kurzschlussüberwachung des Thermistorkreises
Zur Kurzschlussüberwachung im Thermistorkreis kann ein
Stromwächter, der eine Stromobergrenze überwacht, nach
folgender Schaltung eingesetzt werden.
05/11 MN03407008Z-DE/EN
