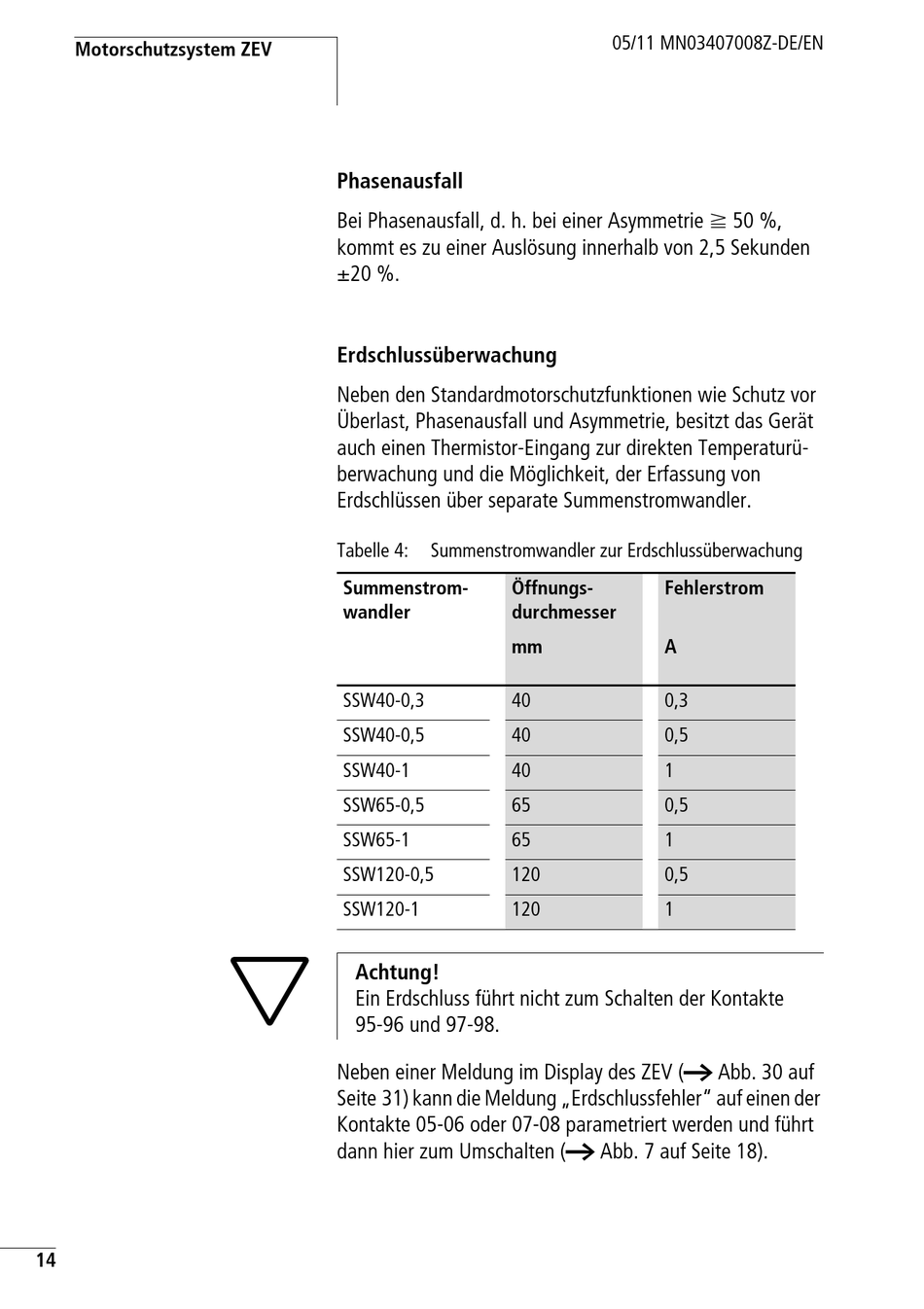

Motorschutzsystem ZEV
14

Phasenausfall

Bei Phasenausfall, d. h. bei einer Asymmetrie f 50 %,
kommt es zu einer Auslösung innerhalb von 2,5 Sekunden
g20 %.
Erdschlussüberwachung
Neben den Standardmotorschutzfunktionen wie Schutz vor
Überlast, Phasenausfall und Asymmetrie, besitzt das Gerät
auch einen Thermistor-Eingang zur direkten Temperaturü-
berwachung und die Möglichkeit, der Erfassung von
Erdschlüssen über separate Summenstromwandler.
Tabelle 4: Summenstromwandler zur Erdschlussüberwachung
Summenstrom- Öffnungs-
wandler durchmesser
mm
SSW40-0,3 40
SSW40-0,5 40
SSW40-1 40
SSW65-0,5 65
SSW65-1 65
SSW120-0,5 120
SSW120-1 120
Achtung!
Ein Erdschluss führt nicht zum Schalten der Kontakte
95-96 und 97-98.
Neben einer Meldung im Display des ZEV (a Abb. 30 auf
Seite 31) kann die Meldung „Erdschlussfehler" auf einen der
Kontakte 05-06 oder 07-08 parametriert werden und führt
dann hier zum Umschalten (a Abb. 7 auf Seite 18).
05/11 MN03407008Z-DE/EN
Fehlerstrom
A
0,3
0,5
1
0,5
1
0,5
1
