Installation
L1
L2
L3
N
PE
Q11
M
3~
18
Fern-Reset
C1 C2
Reset
I µP
T1
T2
>

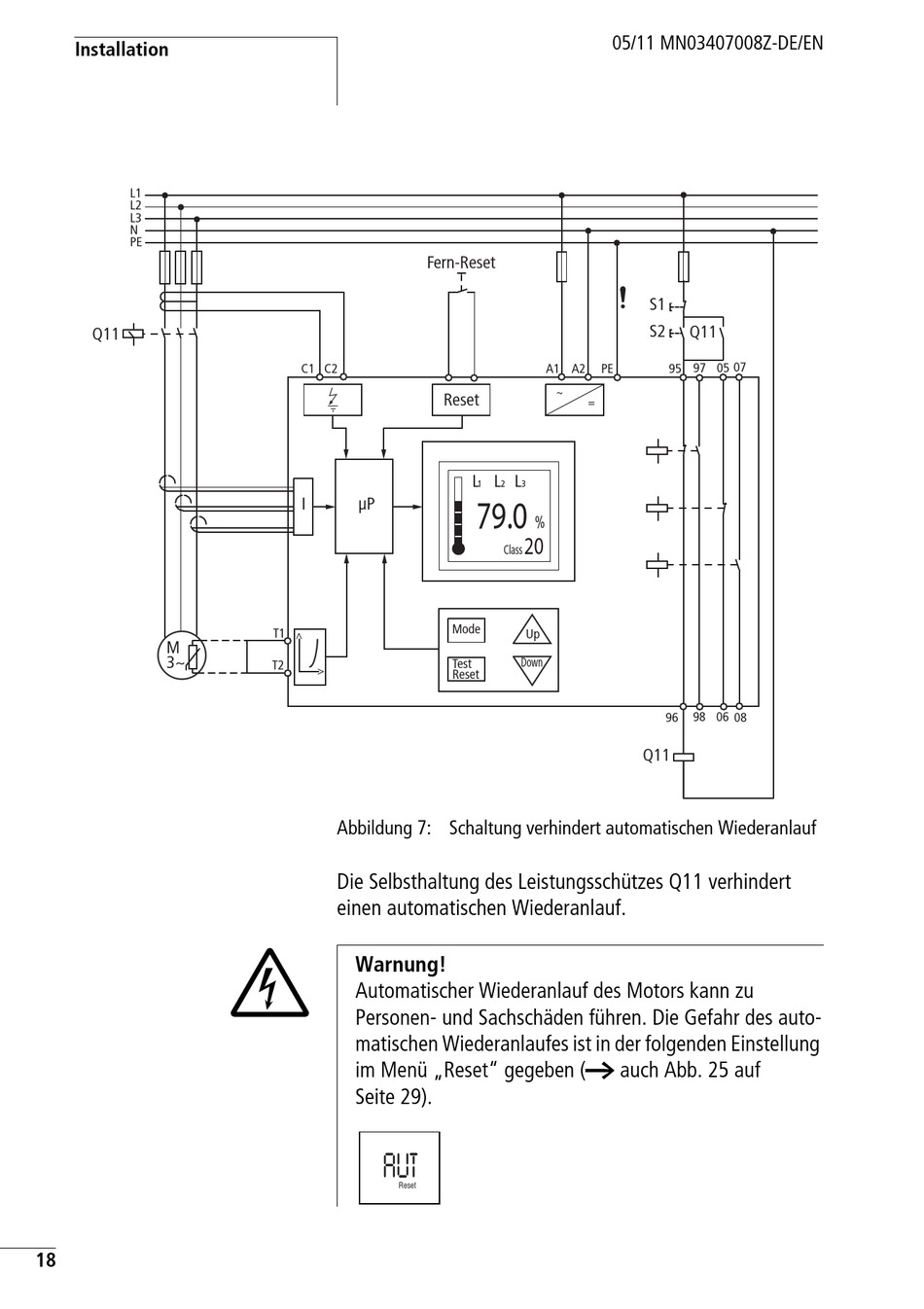

Abbildung 7: Schaltung verhindert automatischen Wiederanlauf
Die Selbsthaltung des Leistungsschützes Q11 verhindert
einen automatischen Wiederanlauf.
Warnung!
Automatischer Wiederanlauf des Motors kann zu
Personen- und Sachschäden führen. Die Gefahr des auto-
matischen Wiederanlaufes ist in der folgenden Einstellung
im Menü „Reset" gegeben (a auch Abb. 25 auf
Seite 29).
AUT
Reset
05/11 MN03407008Z-DE/EN
A1 A2 PE
~
=
L L L
1 2 3
79.0
%
20
Class
Mode
Up
Down
Test
Reset
S1
S2
Q11
05 07
97
95
98 06 08
96
Q11
