Eaton ZEV Handbuch Seite 17

05/11 MN03407008Z-DE/EN
L1
L2
L3
N
PE
K1M
M
3~
B1 B2 B3 15
C
K1
A1 A2
Fern-Reset
C1 C2
I μP
T1
T2
>
16 18

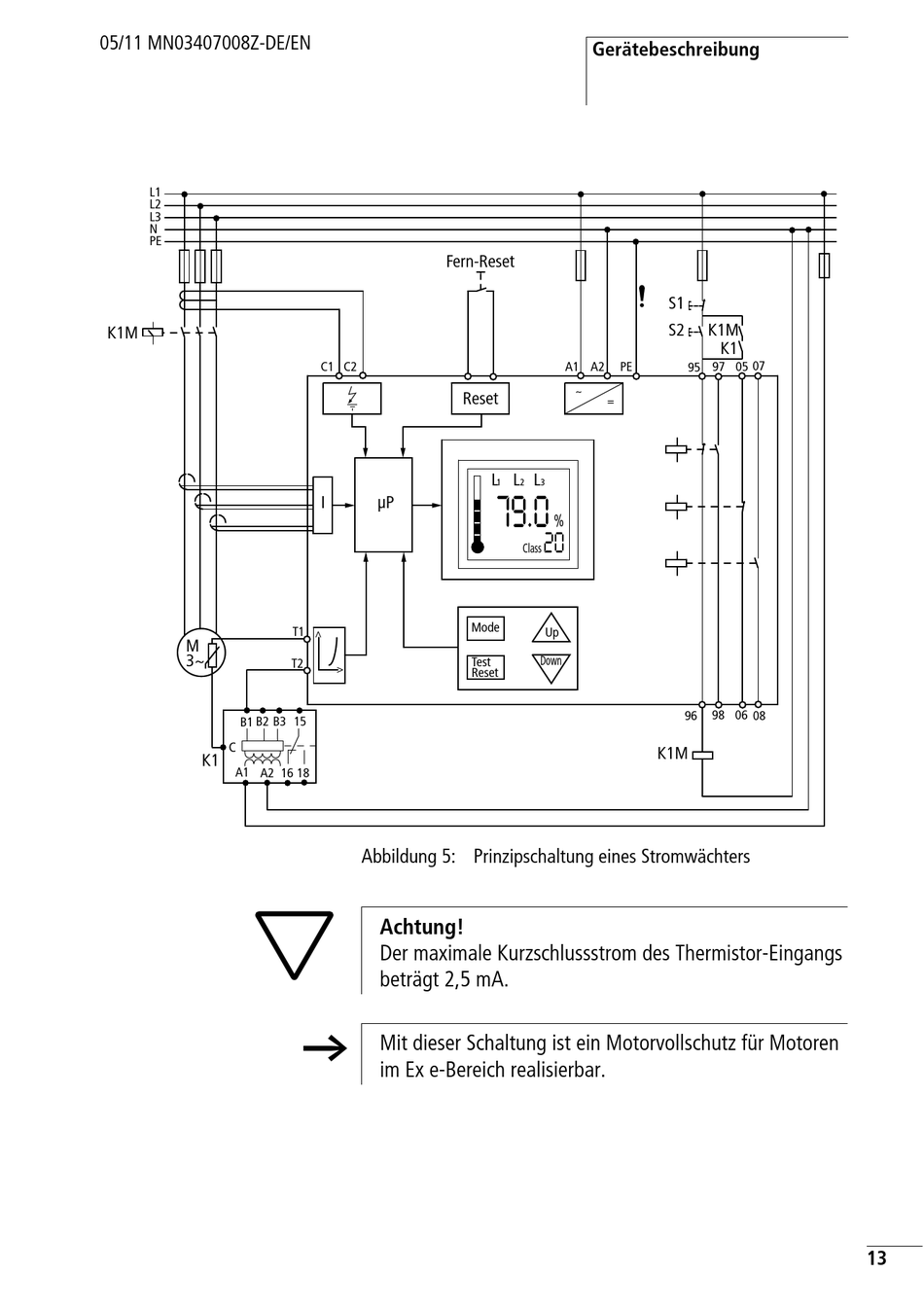

Abbildung 5: Prinzipschaltung eines Stromwächters
Achtung!
Der maximale Kurzschlussstrom des Thermistor-Eingangs
beträgt 2,5 mA.
h
Mit dieser Schaltung ist ein Motorvollschutz für Motoren
im Ex e-Bereich realisierbar.
Gerätebeschreibung
A1 A2 PE
~
Reset
=
L L L
1 2 3
79.0
%
20
Class
Mode
Up
Down
Test
Reset
S1
S2 K1M
K1
05 07
95 97
98 06 08
96
K1M
13
