Eaton ZEV Handbuch Seite 27

05/11 MN03407008Z-DE/EN

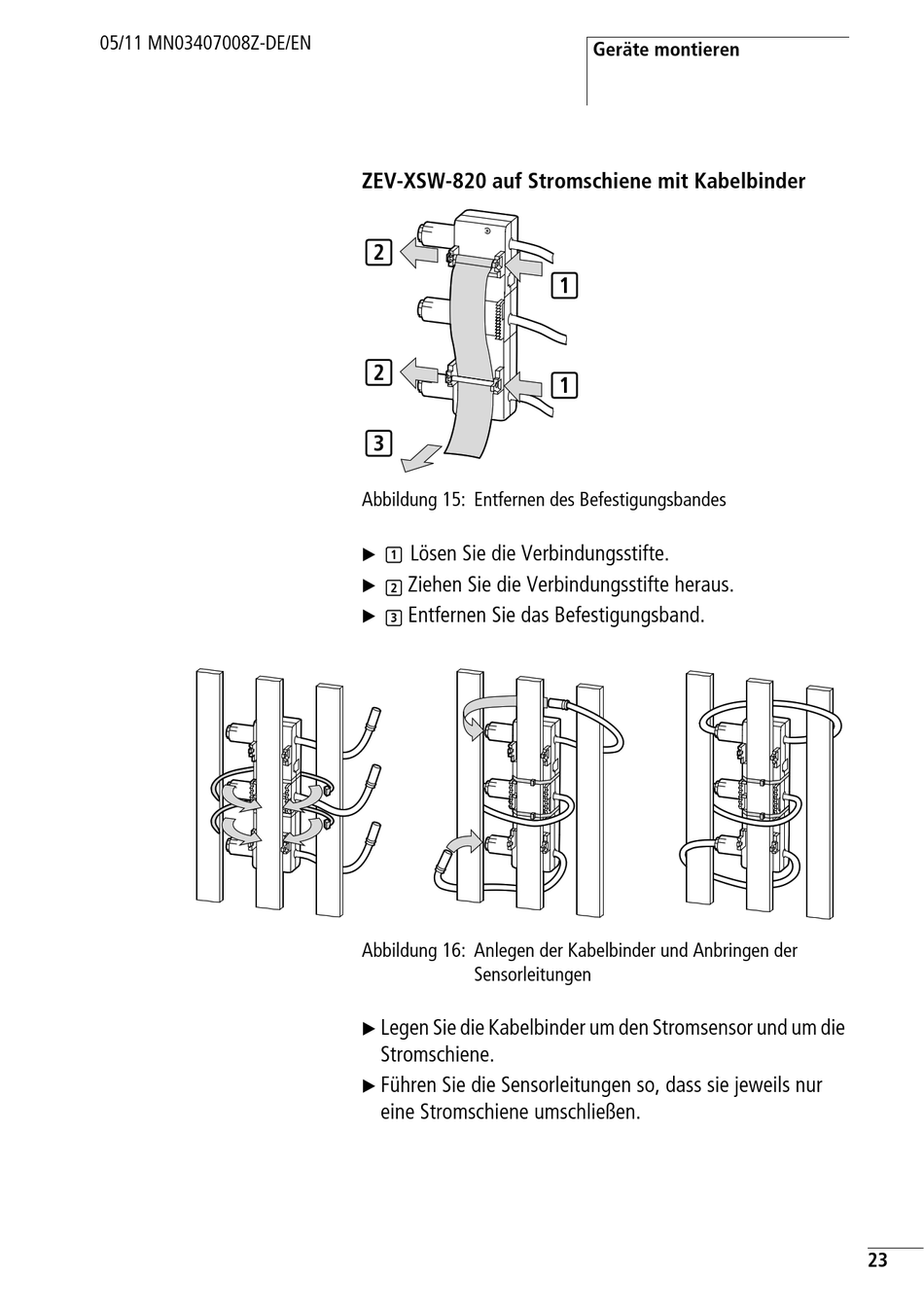

ZEV-XSW-820 auf Stromschiene mit Kabelbinder
2
2
3
Abbildung 15: Entfernen des Befestigungsbandes
Lösen Sie die Verbindungsstifte.
X
1
Ziehen Sie die Verbindungsstifte heraus.
X
2
Entfernen Sie das Befestigungsband.
X
3
Abbildung 16: Anlegen der Kabelbinder und Anbringen der
Sensorleitungen
Legen Sie die Kabelbinder um den Stromsensor und um die
X
Stromschiene.
Führen Sie die Sensorleitungen so, dass sie jeweils nur
X
eine Stromschiene umschließen.
Geräte montieren
1
1
23
