Begriffsdefinition 'Netzteilsegment'
Unter einem Netzteilsegment versteht man ein Netzteil mit allen vom Netzteil versorgten
Verbrauchern.

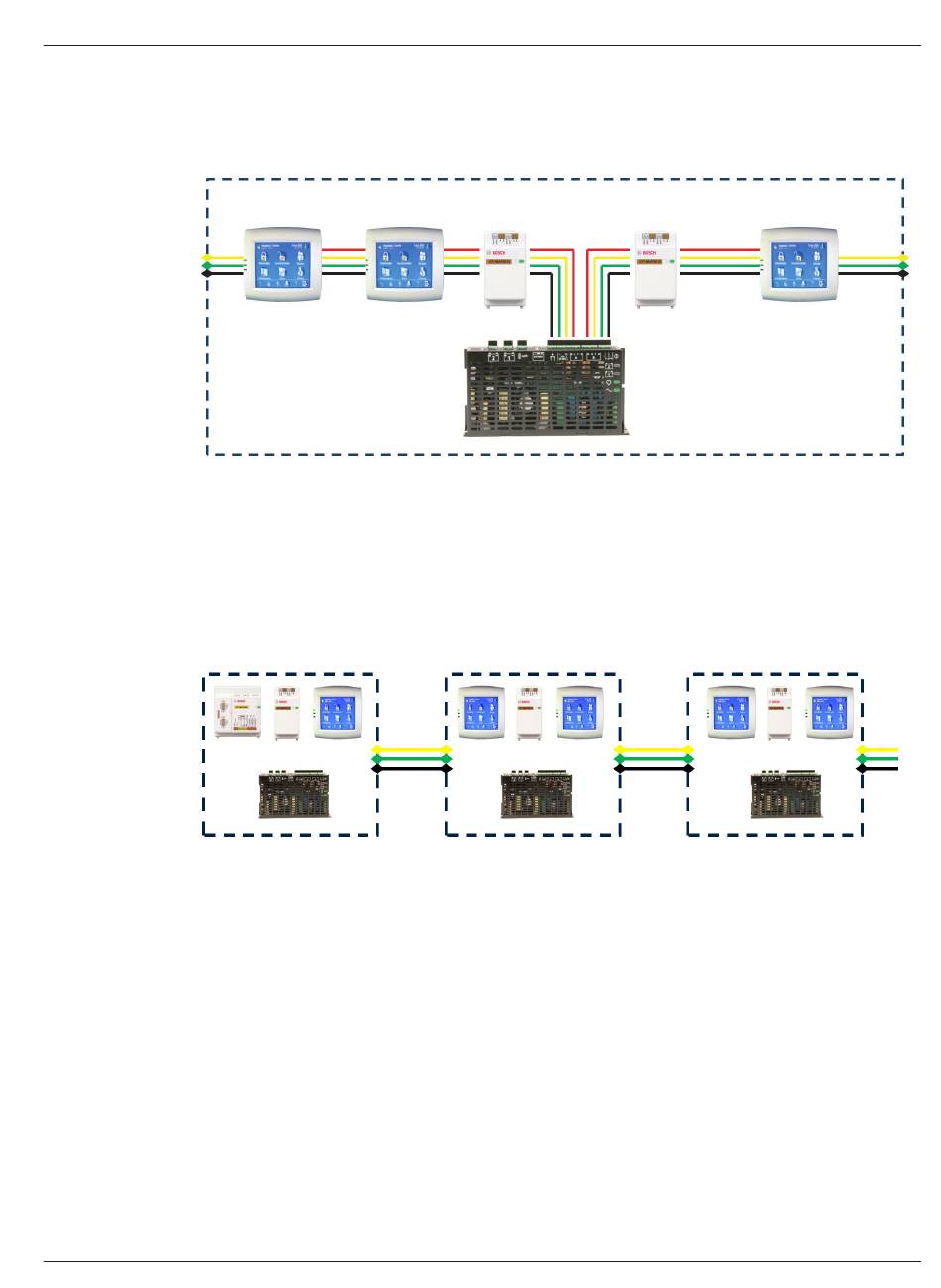

Bild 1.1: Netzteilsegment
Innerhalb des Netzteilsegments werden die Verbraucher 4-drähtig verkabelt.
Um ein zuverlässiges Hochfahren des Systems zu gewährleisten, müssen bei der Planung
die folgenden Bedingungen berücksichtigt werden:
Bedingung 1:
Die Verkabelung von Netzteilsegmenten untereinander erfolgt immer 3-drähtig (ohne +28V,
roter Draht)
Bild 1.2: Verkabelung von Netzteilsegmenten
Bedingung 2:
Für einen sicheren Systemstart müssen geladene Batterien am Netzteil angeschlossen sein
