MAP5000
4
5

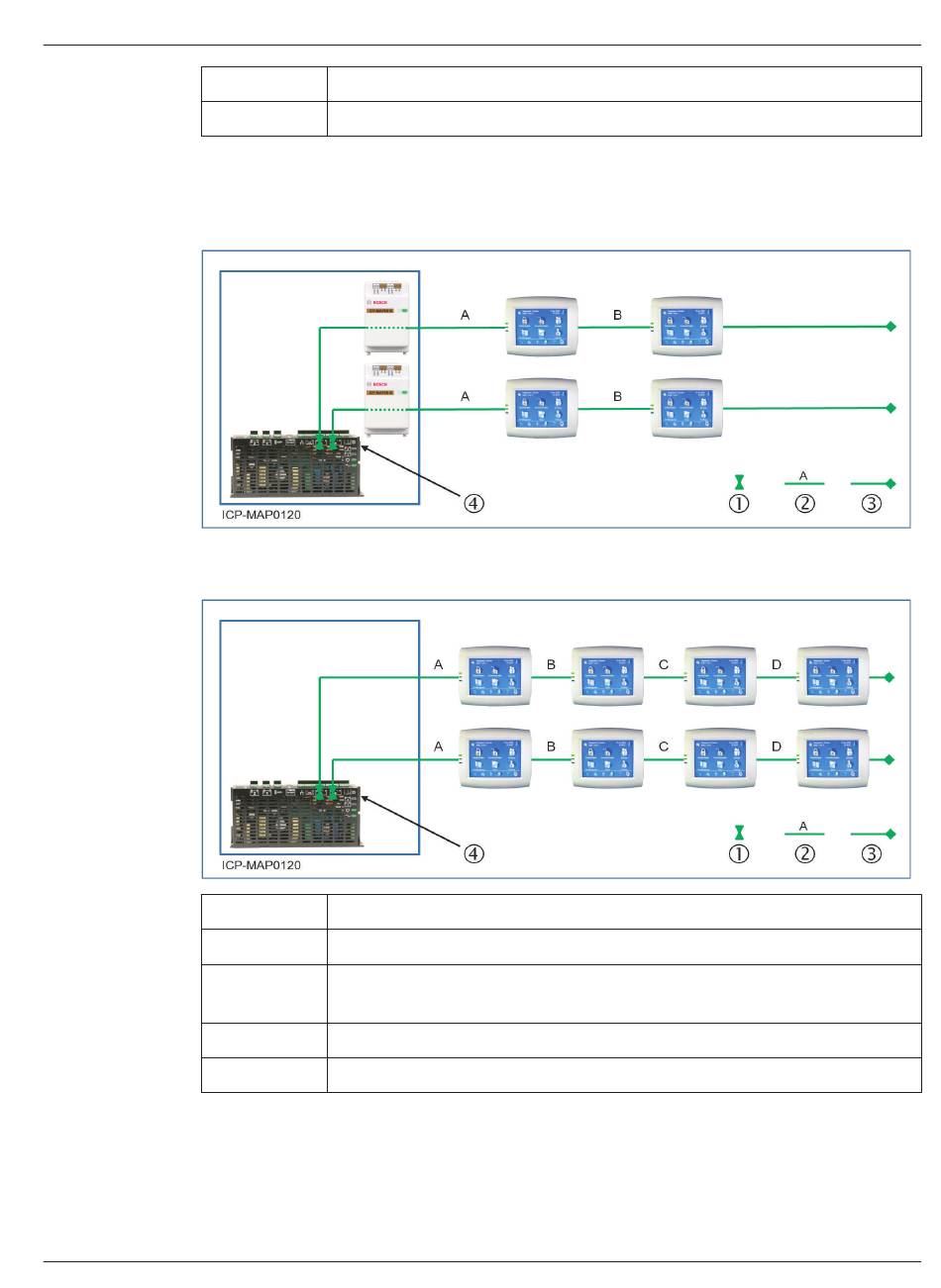

Abgesetzter Betrieb mit Erweiterungsgehäuse ICP-MAP0120
2 LSN-Module / max. 4 Bedienteile
Bild 1.5
max. 8 Bedienteile
Bild 1.6
Legende
1
2
3
4
Leitungslänge berücksichtigen
Die maximale Anzahl von Bedienteilen, die von einem Netzteil versorgt werden können, ist
stark abhängig von Länge und Durchmesser der verwendeten Leitung.
Bosch Security Systems, Inc.
Kurzzeitige Strombegrenzung auf 3,2 A je Ausgang A / B
Strombegrenzung auf 1,6 A zwischen internem und externem BDB
Beschreibung
Strombegrenzung
4-Drahtverbindung, Leitungslänge berücksichtigen, siehe "Leitungslängen",
Seite 12
3-Drahtverbindung zum nächsten Netzteilsegment
Kurzzeitige Strombegrenzung auf 3,2 A je Ausgang A / B
Systemreferenzhandbuch
Einführung | de
11
2012.11 | 12 | F.01U.076.193
