MAP5000

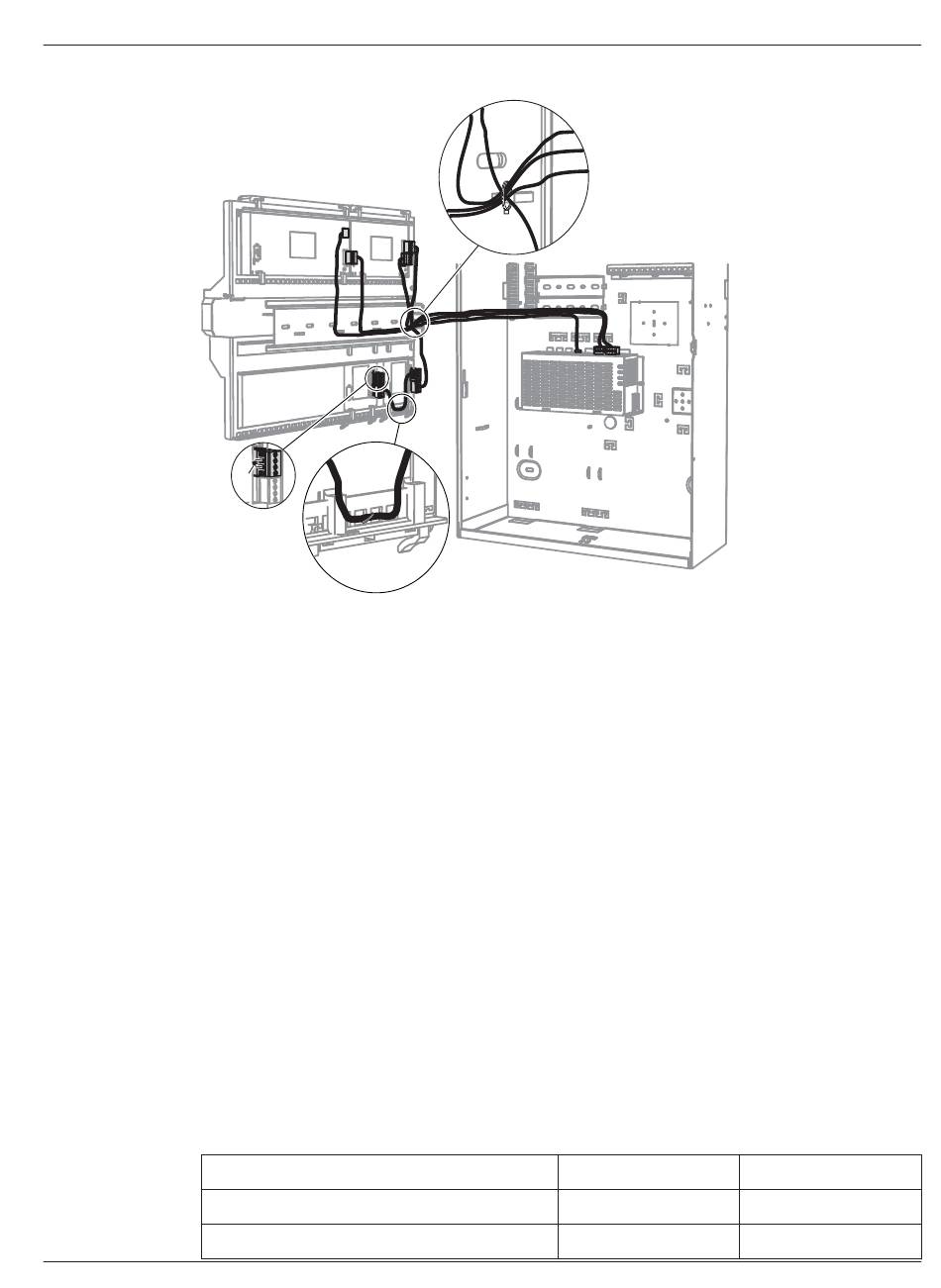

Bild 3.2 Datenbus-Kabelführung
3.1.1
Interner/Externer Datenbus
Das MAP 5000 System enthält zwei Datenbusse (BDB), die zum Anschluss der Systemmodule
an das Zentralenmodul ICP-MAP5000 dienen.
Der Interne BDB darf maximal 3m lang sein und dient zur Verbindung der Zentralenmodule im
Zentralengehäuse (Bild 3.1 Datenbusverbindungen der Systemmodule auf dem internen BDB,
Seite 40).
Der externe BDB darf vom Zentralenmodul aus maximal 1000 m lang sein und dient zur
Anschaltung der Systemmodule im abgesetzten Betrieb.
(Abschnitt Bild 3.4 Datenbusverbindung des Bedienteils auf dem externen BDB, Seite 43).
Anforderung an die Verkabelung des Datenbusses
keine besonderen Anforderungen bezüglich
Der minimale Drahtdurchmesser ergibt sich aus der benötigten Kabellänge
Folgende Module können am BDB betrieben werden:
Tabelle 3.2
Systemmodul
DE-Modul (ICP-MAP0007)
LSN-Gateway (ICP-MAP0010)
Bosch Security Systems, Inc.
120 Ω
Draht oder Litze
Verdrillt oder unverdrillt
Geschirmt oder ungeschirmt
0,6 mm bis zu 450 m
0,8 mm bis zu 750 m
1,0 mm bis zu 1000 m
Systemreferenzhandbuch
Kabelverbindungen | de
Interner BDB
X
X
41
Externer BDB
X
1
2012.11 | 12 | F.01U.076.193
