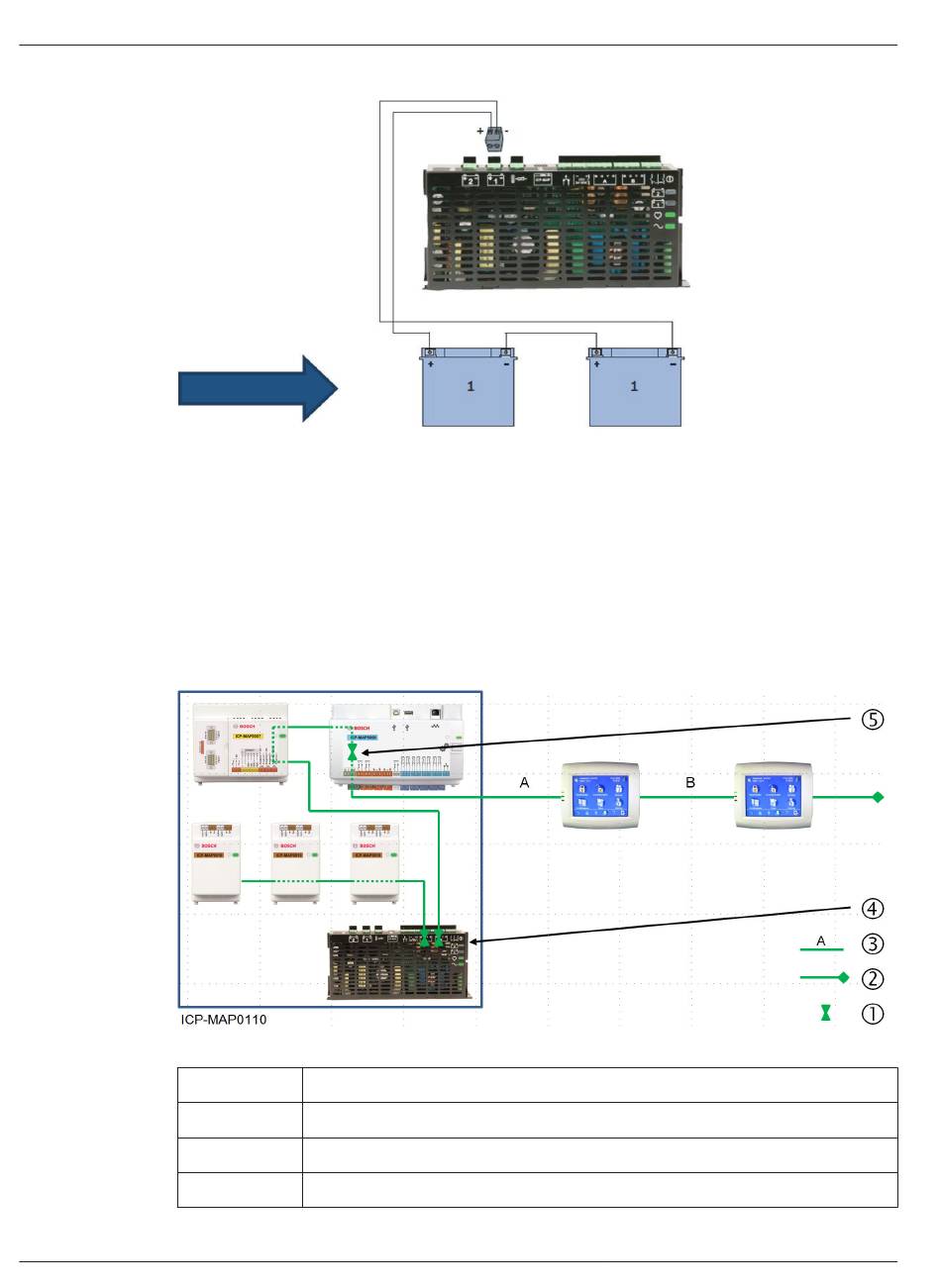

Bild 1.3 Batterien für Systemstart
Bedingung 3:
Für einen sicheren Systemstart müssen Leitungslänge und Drahtdurchmesser (d.h. der
Ohmsche Widerstand)
–
–
berücksichtigt werden (siehe Tabelle "Leitungslängen", Seite 12).
Typischer Ausbau mit Zentralengehäuse ICP-MAP0110
Zentrale / DE-Modul / 3 LSN-Module / max. 2 Bedienteile
Bild 1.4
Bild 1.1:
Legende
1
2
3
2012.11 | 12 | F.01U.076.193
zwischen Netzteil und erstem Bedienteil
zwischen den Bedienteilen untereinander
Beschreibung
Strombegrenzung
4-Drahtverbindung, Leitungslänge berücksichtigen
3-Drahtverbindung zum nächsten Netzteilsegment
Systemreferenzhandbuch
MAP5000
