MAP5000

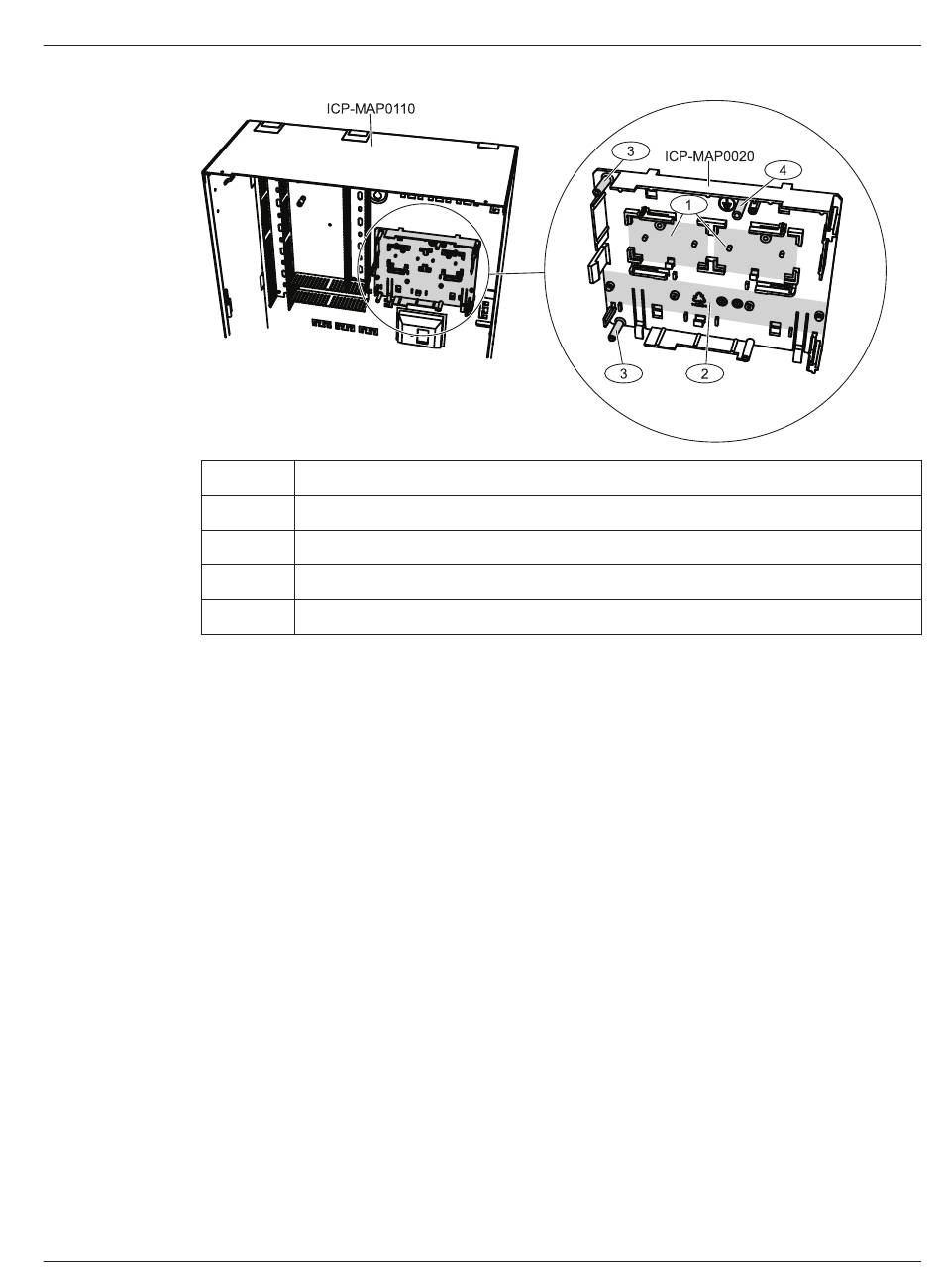

Bild 2.11 Montageplatte – Überblick
Element
1
2
3
4
2.8
Einbau des 12-V-Wandlers
Orientieren Sie sich zum Einbau der 12-V-Wandlers ICP-MAP0017 auf der Montageplatte
ICPMAP0020 an Bild 2.12 Einbau des 12-V-Wandlers, Seite 26.
1.
2.
Bosch Security Systems, Inc.
Beschreibung
Montagepositionen der 12-V-Wandler ICP-MAP0017 (max. 2)
Position der Sicherungsplatte (SIV) (max. 1)
Schraubenpositionen für das Übertragungsgerät AT 2000 (max. 1)
Schraubenposition für die Erdung des AT 2000
Befestigen Sie den 12-V-Wandler auf der Montageplatte (Schraube nicht im Lieferumfang
inbegriffen).
Führen Sie die Verdrahtung an der Klemmenleiste durch.
Lassen Sie die Leiter zunächst lose vom anderen Ende herunterhängen, ohne sie
anzuschließen.
Systemreferenzhandbuch
Einbau | de
25
2012.11 | 12 | F.01U.076.193
