MAP5000
2
3
4
5
2.2
Einbau der Sabotagekontaktschiene
1.
2.
Montieren Sie den Sabotagekontakt jetzt noch nicht.

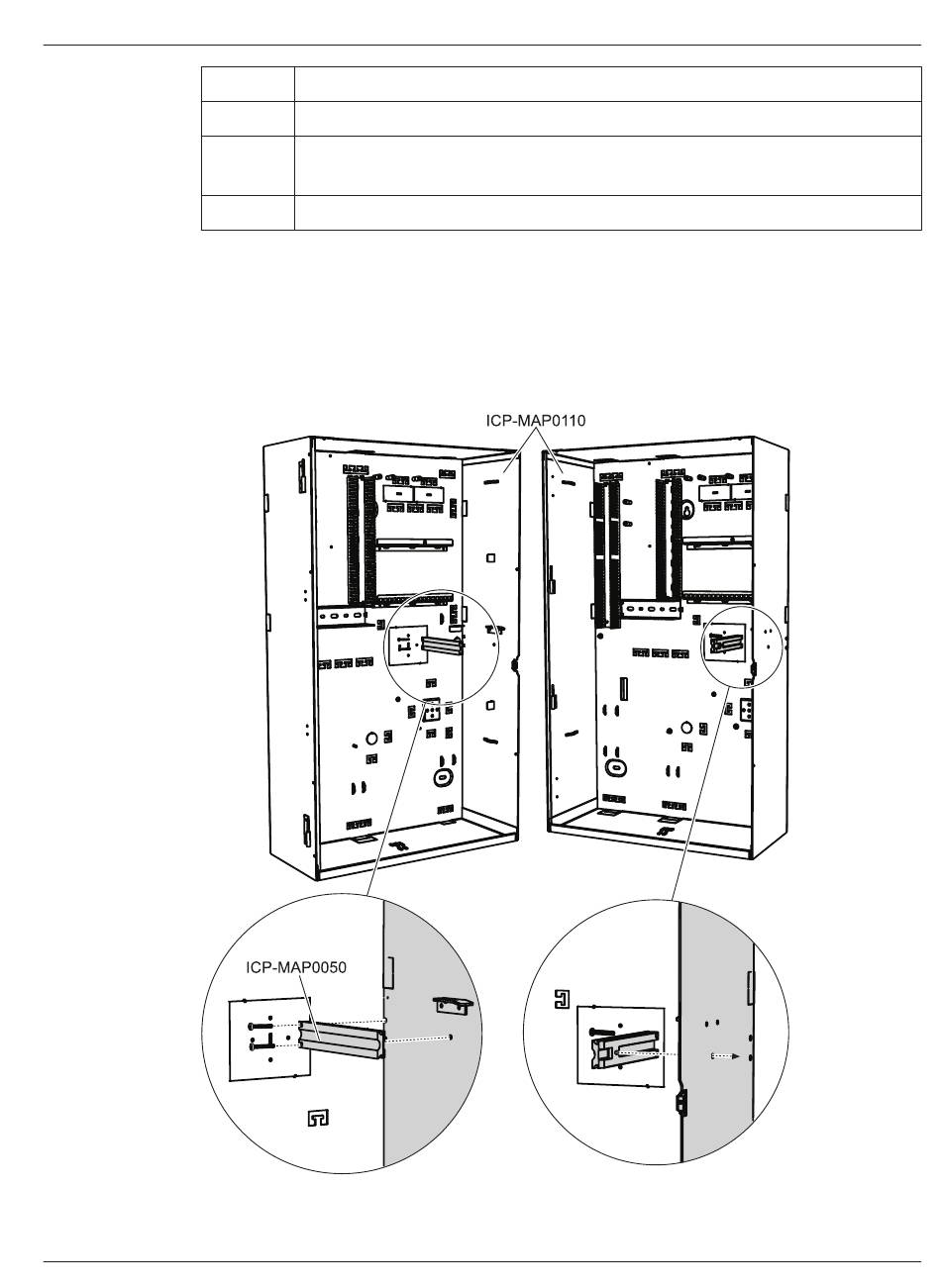

Bild 2.2 Befestigung der Sabotagekontaktschiene
Bosch Security Systems, Inc.
Vorprägung für TAE - Dose
Vorprägungen für Kabeleinführung
Vorprägung für Einführung der 230 V-Leitung (für den Fall, dass die 230 V-
Leitung von der Gehäuserückseite aus zugeführt wird)
Seitenwandvorprägungen für Kabeleinführung
Nehmen Sie den Sabotagekontakt aus seiner Verpackung heraus.
Befestigen Sie die Schiene mit den im Lieferumfang enthaltenen Befestigungsteilen an
der Gehäuseinnenwand.
Systemreferenzhandbuch
Einbau | de
17
2012.11 | 12 | F.01U.076.193
