54
de | Kabelverbindungen
3.10.2
Anschaltung
Die LSN-Anschlüsse des ISP-EMIL 120 Expansionsmoduls sind gemäß der
Installationsanleitung des Kopplers vorzunehmen.Die Verdrahtung des Bedien- und
Anzeigetableaus mit dem Koppler ISP-EMIL 120 ist folgendermaßen durchzuführen:

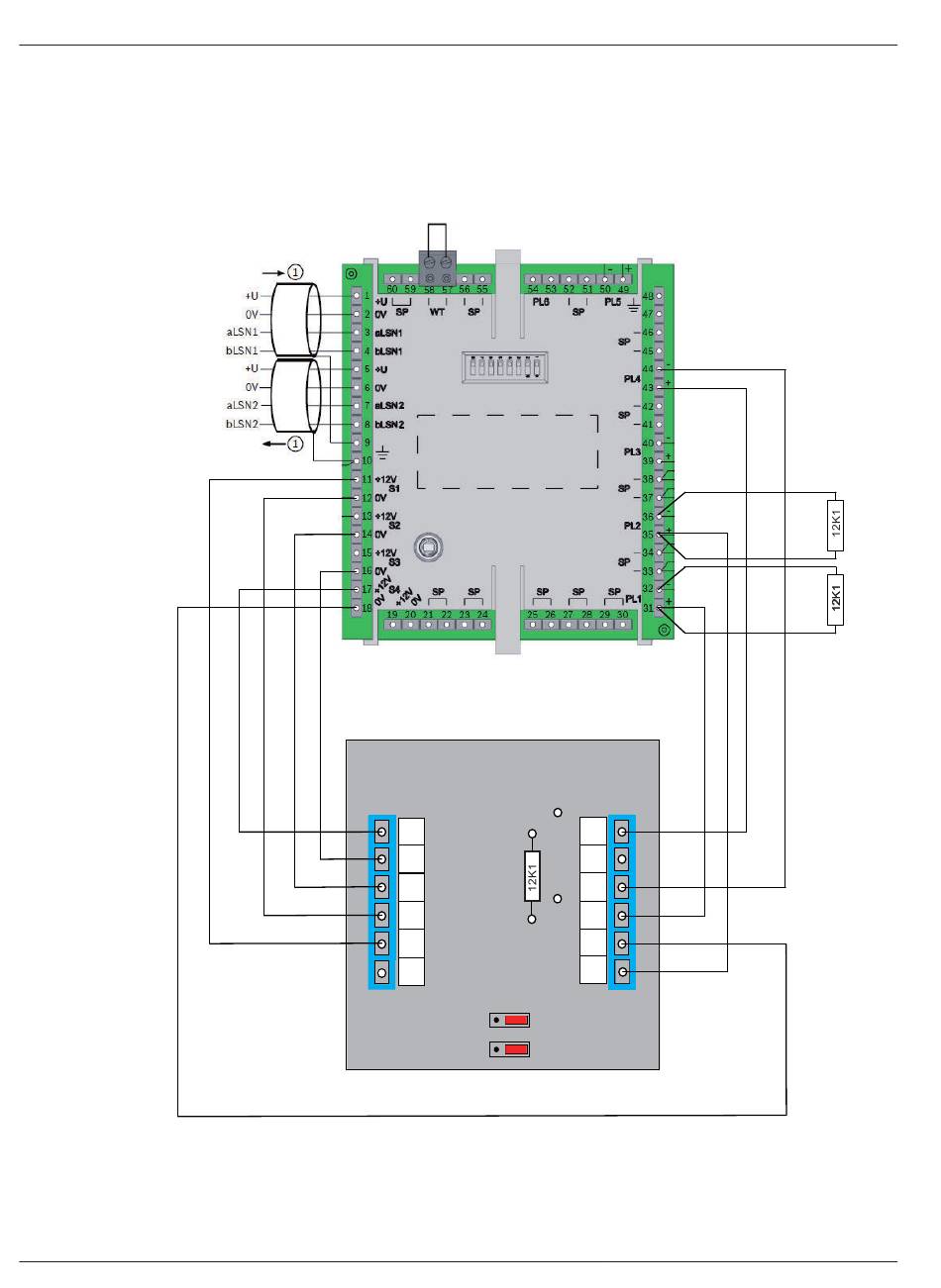

Bild 3.19 Anschaltung LED-Tableau an ISP-EMIL 120
Nach Abschluss der Verdrahtung müssen die Endwiderstände im Koppler (2 Stück) und im
Bedientableau (1 Stück) montiert werden (im Lieferumfang des Kopplers enthalten).
2012.11 | 12 | F.01U.076.193
ISP-EMIL-120
LED-Tableau LSN
R
X1
1
2
3
4
R
5
NC
6
J2
3 2 1
J1
Systemreferenzhandbuch
X2
N0
6
5
4
3
2
1
Bosch Security Systems, Inc.
MAP5000
R
E
R
R
E
E
