MAP5000

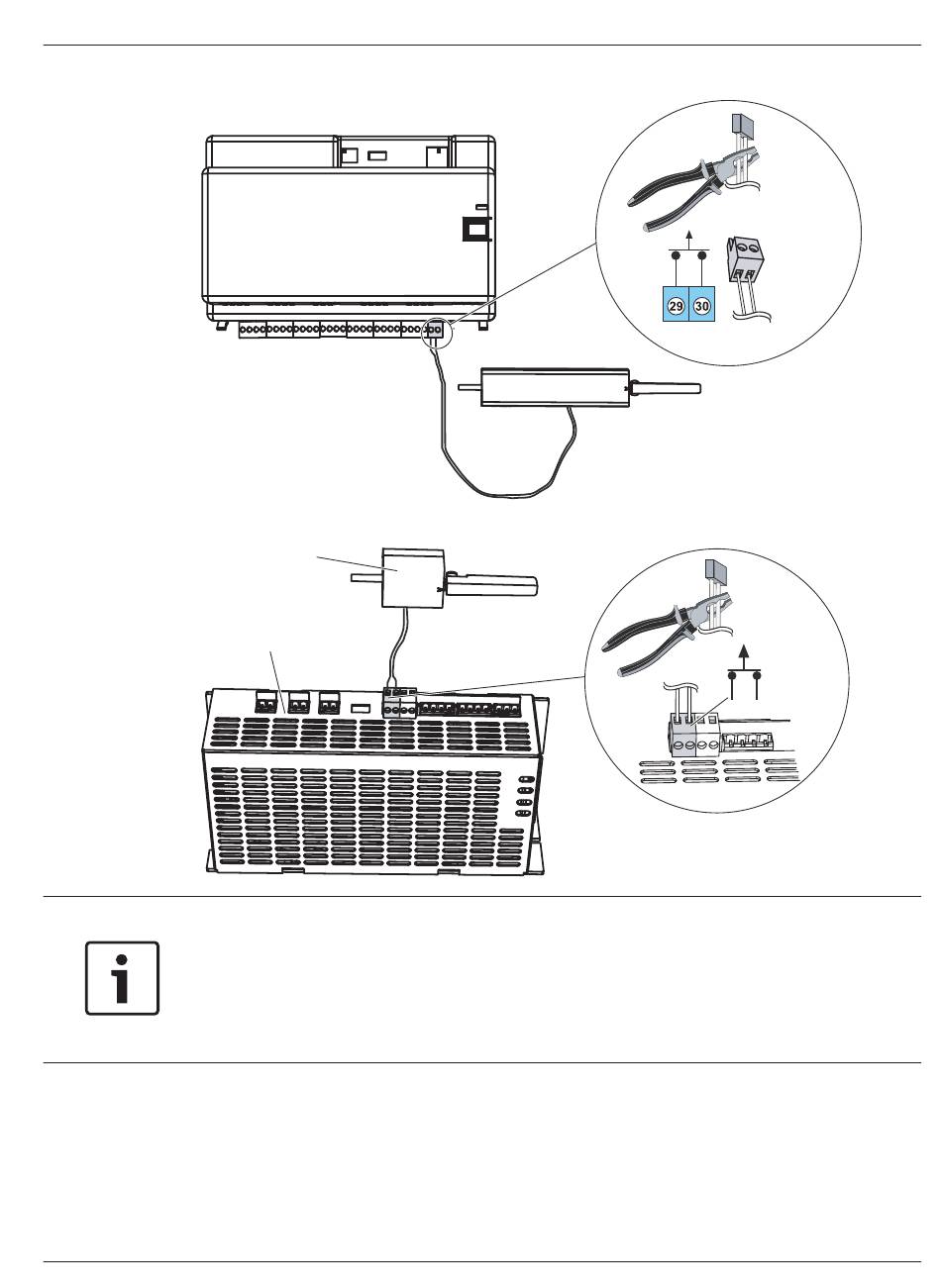

Bild 3.14 Verbindungen am Sabotagekontakt ICP-MAP0050
Bild 3.15 Verbindungen am Sabotagekontakt ICP-MAP0055
ICP-MAP0055
Hinweis!
Wenn die Gehäusetür geöffnet wird, erzeugt der Sabotagekontakt eine Sabotagemeldung. Um
eine lokale Verbindung zwischen RPS und der Zentrale ICP-MAP5000 zu ermöglichen,
schließen Sie den Sabotagekontakt an der Zentrale und nicht am Netzteil an. Die Zentrale
ICPMAP5000 lässt Systemparameteränderungen über RPS nur zu, wenn der Zentralen-
Sabotagekontakteingang offen ist.
3.8
Einbau des Gehäuse-Schlosssatzes ICP-MAP0060
1.
2.
3.
Bosch Security Systems, Inc.
ICP-MAP5000
IPP-MAP0005
Brechen Sie die Schlosssatz - Vorprägung aus der Gehäusetür heraus.
Setzen Sie den Schlosssatz in die Öffnung an der Gehäusetür ein.
Befestigen Sie den Schlosssatz mit der Mutter.
ICP-MAP0050
Systemreferenzhandbuch
Kabelverbindungen | de
51
2012.11 | 12 | F.01U.076.193
