16
de | Einbau
2
Einbau
–
–
–
–
–
–
2.1
Ausbrechen der Gehäusevorprägungen
1.
2.

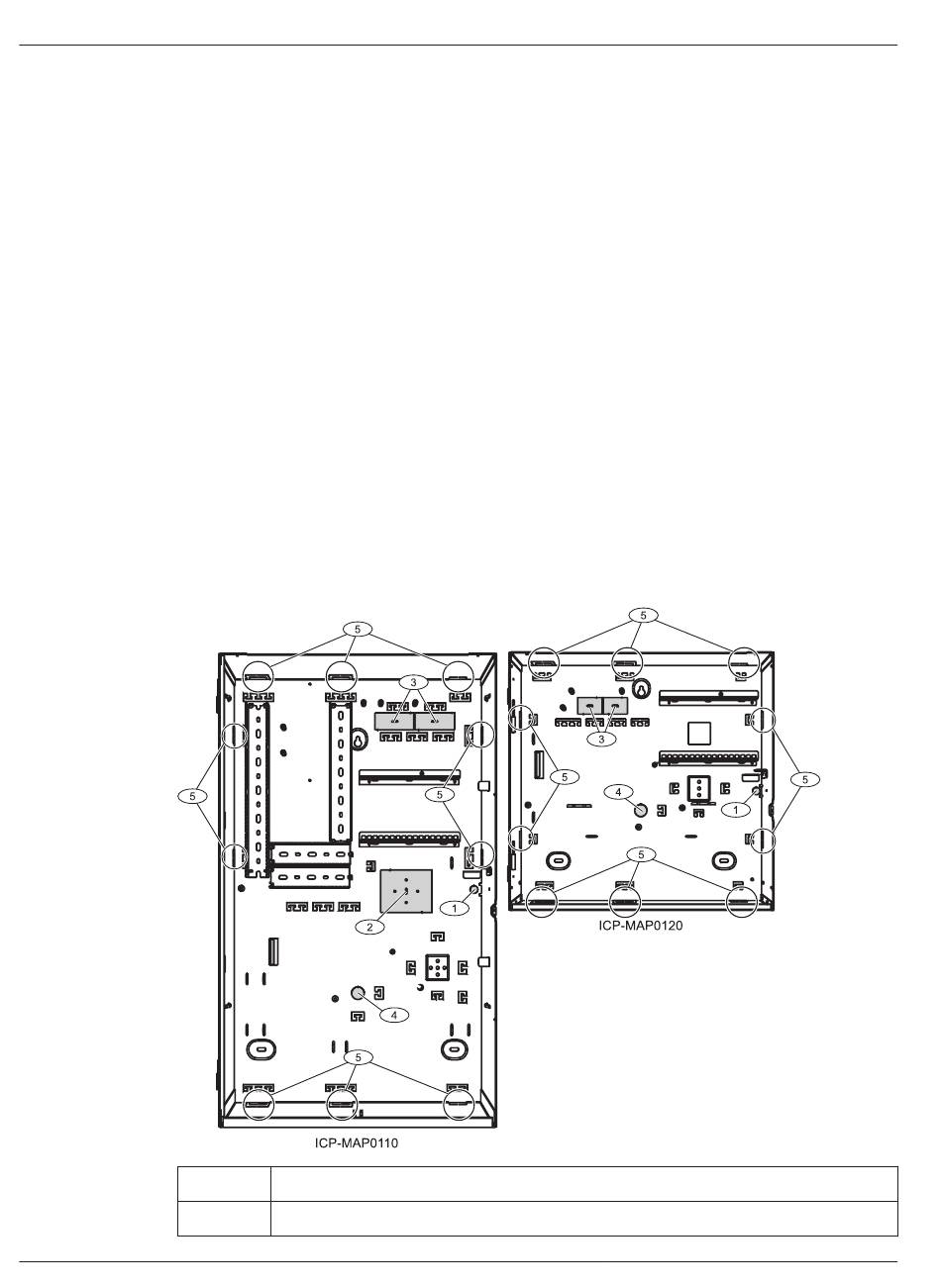

Bild 2.1 Gehäusevorprägungen
Element
1
2012.11 | 12 | F.01U.076.193
Verwenden Sie zum Montieren des Gehäuses auf Oberflächen geeignete Schrauben- und
Dübelsätze. Eine ausführliche Anleitung ist auf der Bohrschablone zu finden
Stellen Sie sicher, dass sich links vom Gehäuse ausreichend Platz befindet, damit der
Bewegungsspielraum der Gehäusetür und des MAP-Schwenkrahmens "ICP-MAP0025"
nicht eingeschränkt ist. Für eine ganz geöffnete Tür ist ein Freiraum von 460 mm (18 in),
für eine um 90° geöffnete Tür ein Freiraum von 32 mm (1,25 in) erforderlich
Achten Sie darauf, dass sich rund um das Gehäuse ein Freiraum von mindestens 100 mm
(4 in.) befindet, damit ein problemloser Zugang zu den Kabelkanälen gewährleistet ist
Lassen Sie unter bzw. neben dem Gehäuse ausreichend Platz für die eventuelle spätere
Montage eines Erweiterungsgehäuses "ICP-MAP0120"
Zum Minimierung des Batterieverbrauchs sollte das Gehäuse an Orten eingebaut werden,
an denen normale Zimmertemperatur herrscht
Verwenden Sie die"ICP-MAP0110"-Befestigungsschablone (F.01U.076.204) oder die "ICP-
MAP00120" - Installationsschablone (F.01U.076.205)
Hängen Sie die Gehäusetür aus und legen Sie sie zur Seite.
Entfernen Sie das Gehäuse in der in Bild 2.1 Gehäusevorprägungen, Seite 16 gezeigten
Reihenfolge.
Beschreibung
Vorprägung für Abreißkontakt (erforderlich nach EN50131 Grad 3)
Systemreferenzhandbuch
MAP5000
Bosch Security Systems, Inc.
