MAP5000

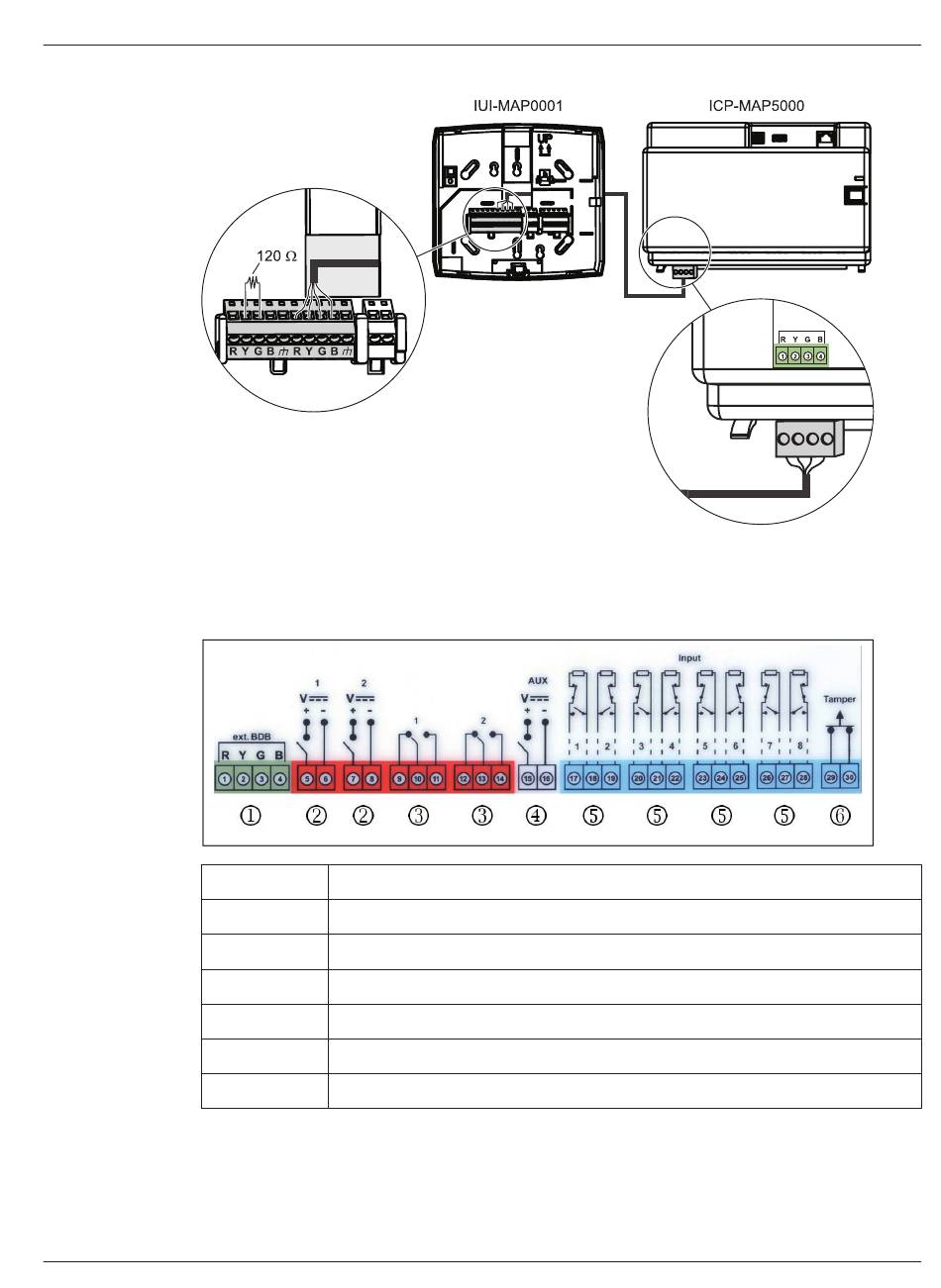

Bild 3.4 Datenbusverbindung des Bedienteils auf dem externen BDB
3.3
Anschließen des Zentralenmoduls
Bild 3.5 Anschlussleiste des Zentralenmoduls ICP-MAP5000
Anschluss
1
2
3
4
5
6
1.
2.
Bosch Security Systems, Inc.
Beschreibung
Externer Bosch Datenbus (BDB) - Anschluss
Zwei parametrierbare Spannungsausgänge (28VDC / 1A)
Zwei parametrierbare potentialfreie Relaisausgänge (Wechsler)
Spannungsausgang AUX (28VDC / 1A)
Acht überwachte Eingänge
Eingang für Sabotagekontakt der Zentrale
Verwenden Sie diesen Anschluss, um weitere Systemmodule an den externen BDB
anzuschließen (siehe Herstellung der Datenbus-Verbindungen, Seite 39 und Tabelle 3.2,
Seite 41).
Verwenden Sie diese Anschlüsse, um Geräte bei bestimmten Systemzuständen zu
steuern. (siehe Parametrierbare Ausgangssignale, Seite 61).
Systemreferenzhandbuch
Kabelverbindungen | de
43
2012.11 | 12 | F.01U.076.193
