Standard-Betrieb

1� Ist das Gerät in Betrieb, muss es über das Steuersystem ausgeschaltet
werden.
2� Öffnen Sie die thermogeformte Tür.
3� Die Abdeckung der Offset-Einstellschaube (C) des Gasventils
abnehmen.
4� Die Offset-Einstellschraube (C) bis zum Anschlag einschrauben.
5� Lösen Sie die Offset-Einstellschraube (C) wie in den folgenden Tabellen
gezeigt, je nach Modell und verwendeter Gasart.
6� Kontakt 27 (Klemmen L-C) öffnen oder über den Leistungsregler den
Warmlufterzeugerbetrieb mit minimaler Leistung erzwingen.
7� Das Gerät mit den vorgesehenen Steuersystem einschalten.
8� Nach ca. 2 Minuten nach der Zündung des Brenners ist es möglich, die
Verbrennung bei minimaler Leistung zu überprüfen.
9� Prüfen, dass der CO
der folgenden Tabellen angezeigten Wert entspricht, je nach Modell
und verwendeter Gasart. Andernfalls den CO
schraube des Offset einstellen.
10� Kontakt 27 (Klemmen L-C) schließen oder über den Leistungsregler den
Warmlufterzeugerbetrieb mit maximaler Leistung erzwingen.
11� Nach ca. 2 Minuten ist es möglich, die Verbrennung bei maximaler Leis-
tung zu überprüfen.
12� Prüfen, dass der CO
der folgenden Tabellen angezeigten Wert entspricht, je nach Modell
und verwendeter Gasart.
Bei einem positiven Prüfergebnis:
13� Kontakt 27 (Klemmen L-C) in die Ausgangsposition zurücksetzen oder
manuelles Zwingen des Leistungspegels unterbrechen.
14� Die Abdeckung der Offset-Einstellschaube (C) des Gasventils wieder
festschrauben.
15� Schließen Sie die thermogeformte Tür.
Bei einem negativen Prüfergebnis:
16� Die Schritte von 6 bis 9 wiederholen, um die Betrieb bei geringster
Leistung zu wiederholen; erneut prüfen und den CO
sen Bedingungen ggf. korrigieren, indem auf die Einstellschraube des
Offset eingewirkt wird.
17� Die Schritte von 13 bis 15 wiederholen, um das Verfahren zu beenden.

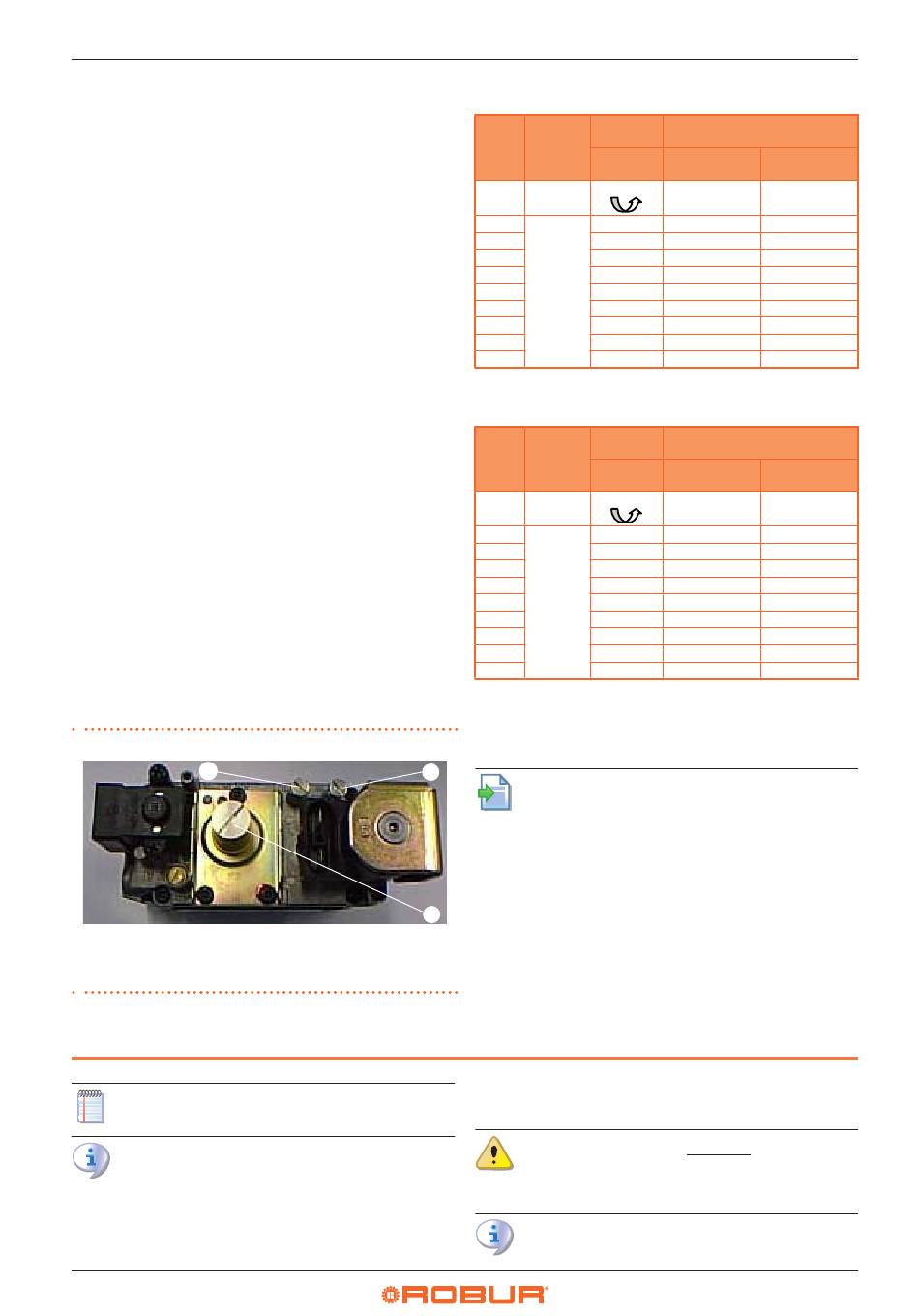

Abbildung 5�2 Gasventil
A Druckanschluss für Offset
B Druckanschluss Gasnetz
C Einstellschraube Offset
