4
Vorgehensweise für den Anschluss der Versorgung
Für den Anschluss des dreiadrigen Versorgungskabels:
1� Auf die Anschlussklemmleiste gemäß Verfahren 4.2 S. 34 zugreifen.
2� Die drei Leiter an die Klemmleiste anschließen, wie in Abbildung
4.1 S. 35 gezeigt.
3� Die Erdungsleitung muss länger als die Spannungsleitungen sein (um
im Falle eines zufälligen Ziehens als Letztes abgerissen zu werden).

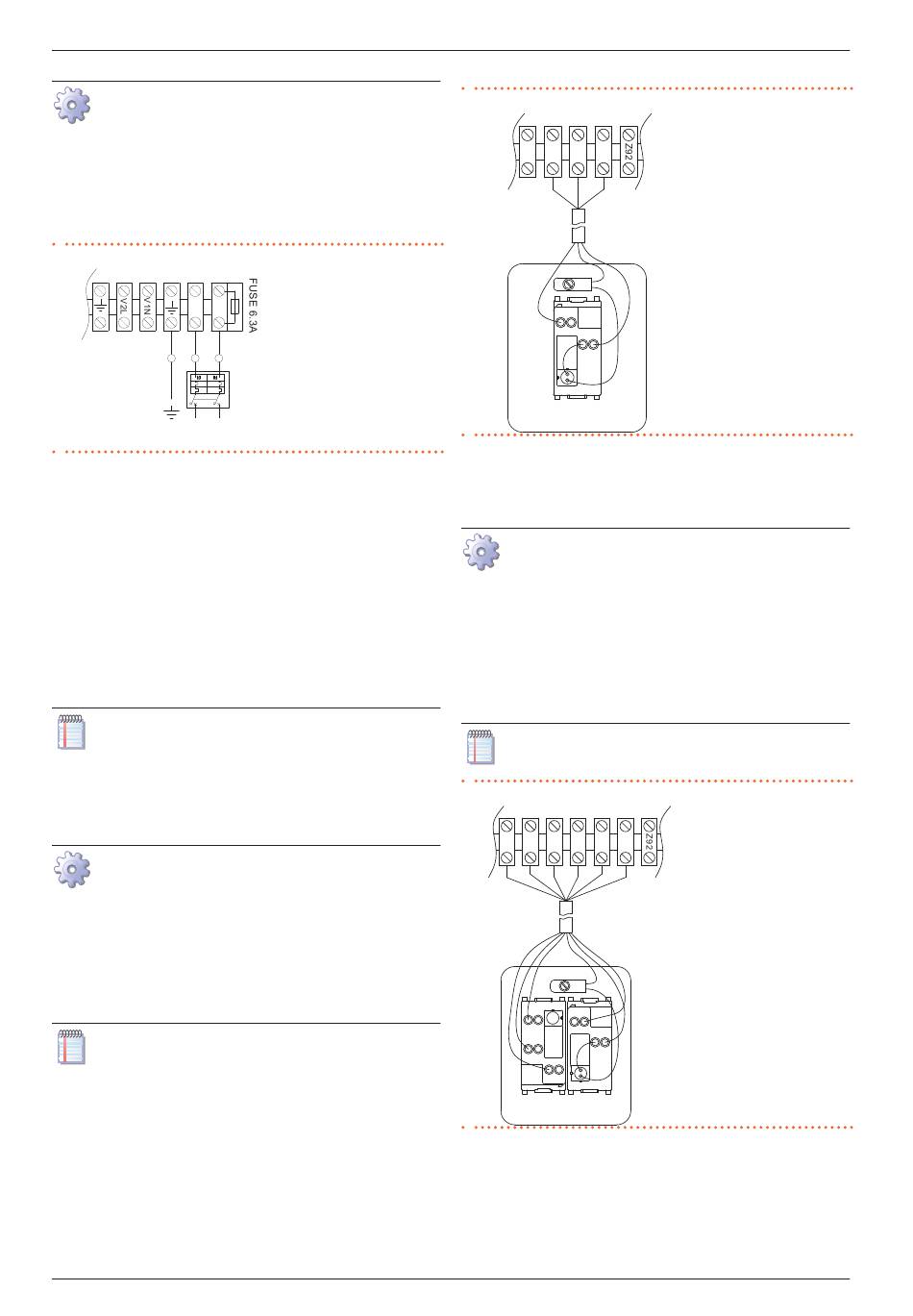

Abbildung 4�1 Elektrischer Anschluss des Gerätes an das Stromnetz
N
L
N
L
230 V ~ 50 Hz
4.4
REGELUNGSSYSTEM
Es sind sechs getrennte Einstellungssysteme möglich, jedes mit spezifi-
schen Eigenschaften, Bauteilen und Plänen:
1� OCDS012 1-Taste-Basissteuerung
2� OCTR000 2-Tasten-Basissteuerung
3� OTRG005 Temperaturregler
4� OCDS008 digitaler Thermostat mit Zeitschaltuhr (kombiniert mit
OTRG005 Temperaturregler)
5� Genius Software zur Fernsteuerung der Warmlufterzeuger (kombiniert
mit OTRG005 Temperaturregler)
6� Externe Freigabe
Die Steuerungen 3, 4 und 5 regeln automatisch die Modulation der
Wärmeleistung des Gerätes auf zwei Ebenen.
4.4.1
OCDS012 1-Taste-Basissteuerung
Das Steuergerät muss mit Dehnschrauben an einer geeigneten Stelle an der
Wand montiert werden.
Vorgehensweise für den Anschluss der OCDS012 1-Taste-Ba-
sissteuerung
1� Auf die Anschlussklemmleiste gemäß Verfahren 4.2 S. 34 zugreifen.
2� FRO-HP 3x0,75 mm
2
Kabel für den Anschluss verwenden.
3� Die Leiter an die Klemmleiste anschließen, wie in Abbildung 4.2 S. 35
gezeigt.
4� Weitere Informationen entnehmen Sie bitte der mit dem OCDS012-
Zubehör gelieferten Bedienungsanleitung.
Die maximal zulässige Länge des Kabels beträgt 20 Meter.
L
Phase
N
Nullleiter
Bauteile NICHT MITGELIEFERT:
GS
Bipolarer Schalter
GS
Handbuch für Installation, Betrieb und Wartung – Next-R
Abbildung 4�2 Anschluss 1-Taste-Basissteuerung
3
5
6
7
7
6
5
1
L
L1
P1
4.4.2
OCTR000 2-Tasten-Basissteuerung
Das Steuergerät muss mit Dehnschrauben an einer geeigneten Stelle an der
Wand montiert werden.
Vorgehensweise für den Anschluss der OCTR000 2-Tasten-
Basissteuerung
1� Auf die Anschlussklemmleiste gemäß Verfahren 4.2 S. 34 zugreifen.
2� FRO-HP 6x0,75mm² Kabel (als OCVO015 Zubehör verfügbar, 5 m Lan-
ge) verwenden.
3� Die Leiter an die Klemmleiste anschließen, wie in Abbildung 4.3 S. 35
gezeigt.
4� Weitere Informationen entnehmen Sie bitte der mit dem OCTR000-
Zubehör gelieferten Bedienungsanleitung.
Die maximal zulässige Länge des Kabels beträgt 20 Meter.
Abbildung 4�3 Anschluss 2-Tasten-Basissteuerung
1
2
3
5
6
7
3
6
2
5
1
7
1
2
L
L
L1
1
Z1
P1
4.4.3
OTRG005 Temperaturregler
Der Thermoregler muss mit Dehnschrauben an einer geeigneten Stelle an
der Wand montiert werden.
Der Anschluss des Temperaturreglers wird an der Klemmleiste am Schalt-
schrank in der Einheit ausgeführt.
Elektroinstallateur
L1
Sperrlampe
P1
Entriegelungstaste
L1
Sperrlampe
P1
Entriegelungstaste
Z1
Schalter Sommer/Winter
35
