1.2.2.4 R80 C

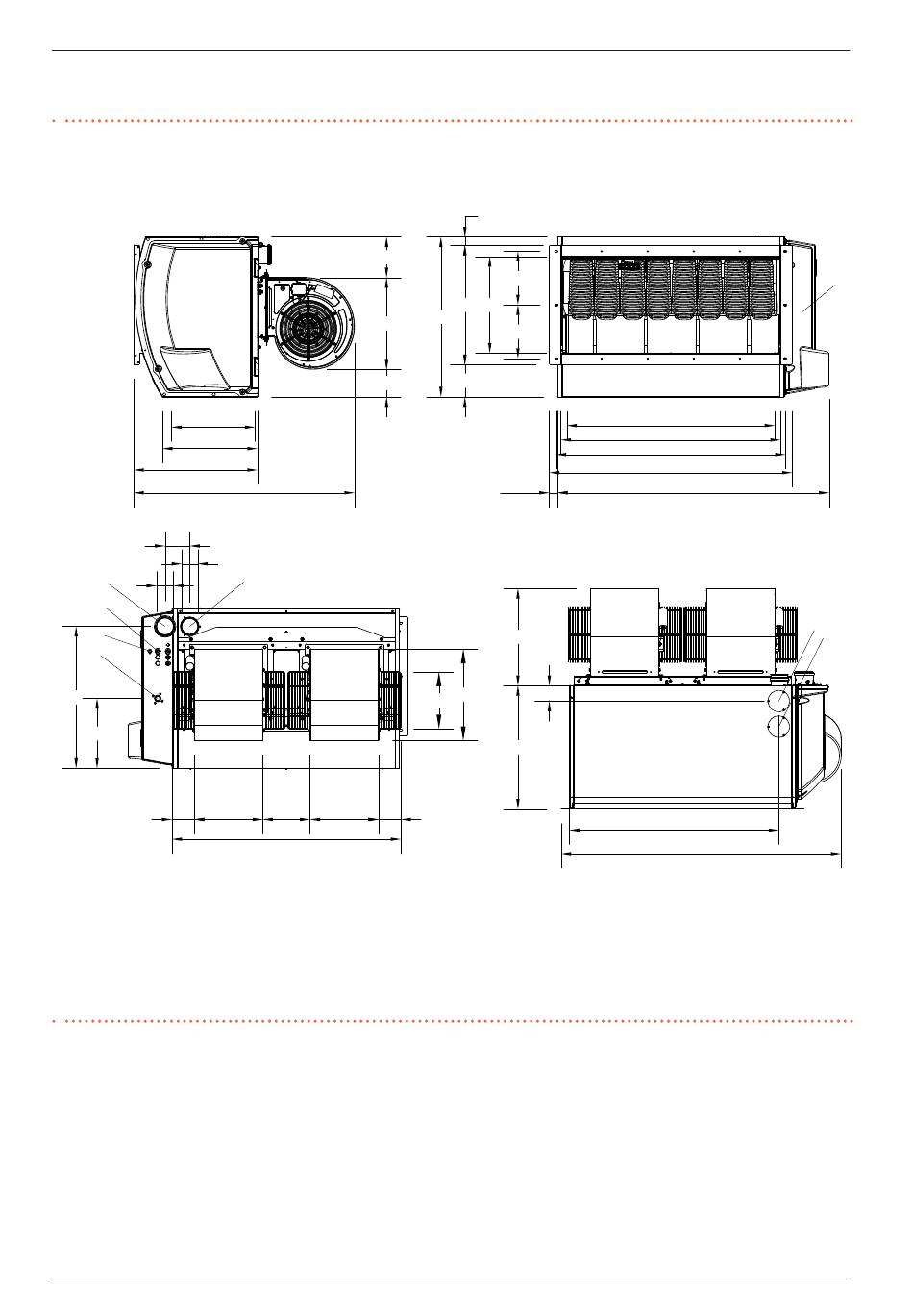

Abbildung 1�10 Abmessungen
405 (*)
461
601
120
80
2
80
3
6
4
690
340
108 333
1 Abgasführung
2 Eingang Verbrennungsluft
3 Eingang Versorgungskabel
4 Gasanschluss 3/4" F
5 Thermogeformte Tür
1.2.3 Vertikaler Luftströmung Warmlufterzeuger
Die Abmessungen der vertikalen Luftströmung Warmlufterzeuger sind iden-
tisch mit denen der entsprechenden axialen Modelle (Absatz 1.2.1 S. 8 ).
Abbildung 1.11 S. 18 unten zeigt die Achsabstände zwischen den verti-
kalen Aufhängehalterungen für die verschiedenen Modelle von vertikalen
197
446
134
1072
1
230 333 108
1113
