Elektroinstallateur
Vorgehensweise für den Anschluss des OTRG005 Temperatur-
regler
1� Auf die Anschlussklemmleiste gemäß Verfahren 4.2 S. 34 zugreifen.
2� Entfernen Sie die auf der Klemmleiste vorhandenen elektrischen Brü-
cken 27 und 28 (Absatz 1.4 S. 20 ).
3� Verwenden Sie das elektrische Brückenkabel 28, um die Verbindung
zwischen den Klemmen NC und 2 herzustellen (Abbildung 4.4 S. 36 ).
4� FRO-HP 7x0,75 mm² Kabel (als OCVO015 Zubehör verfügbar, 5 m Lan-
ge) verwenden.
5� Führen Sie die anderen elektrischen Anschlüsse wie in Abbildung
4.4 S. 36 und Tabelle 4.1 S. 36 beschrieben durch.
6� Weitere Informationen entnehmen Sie bitte der mit dem OTRG005-
Zubehör gelieferten Bedienungsanleitung.

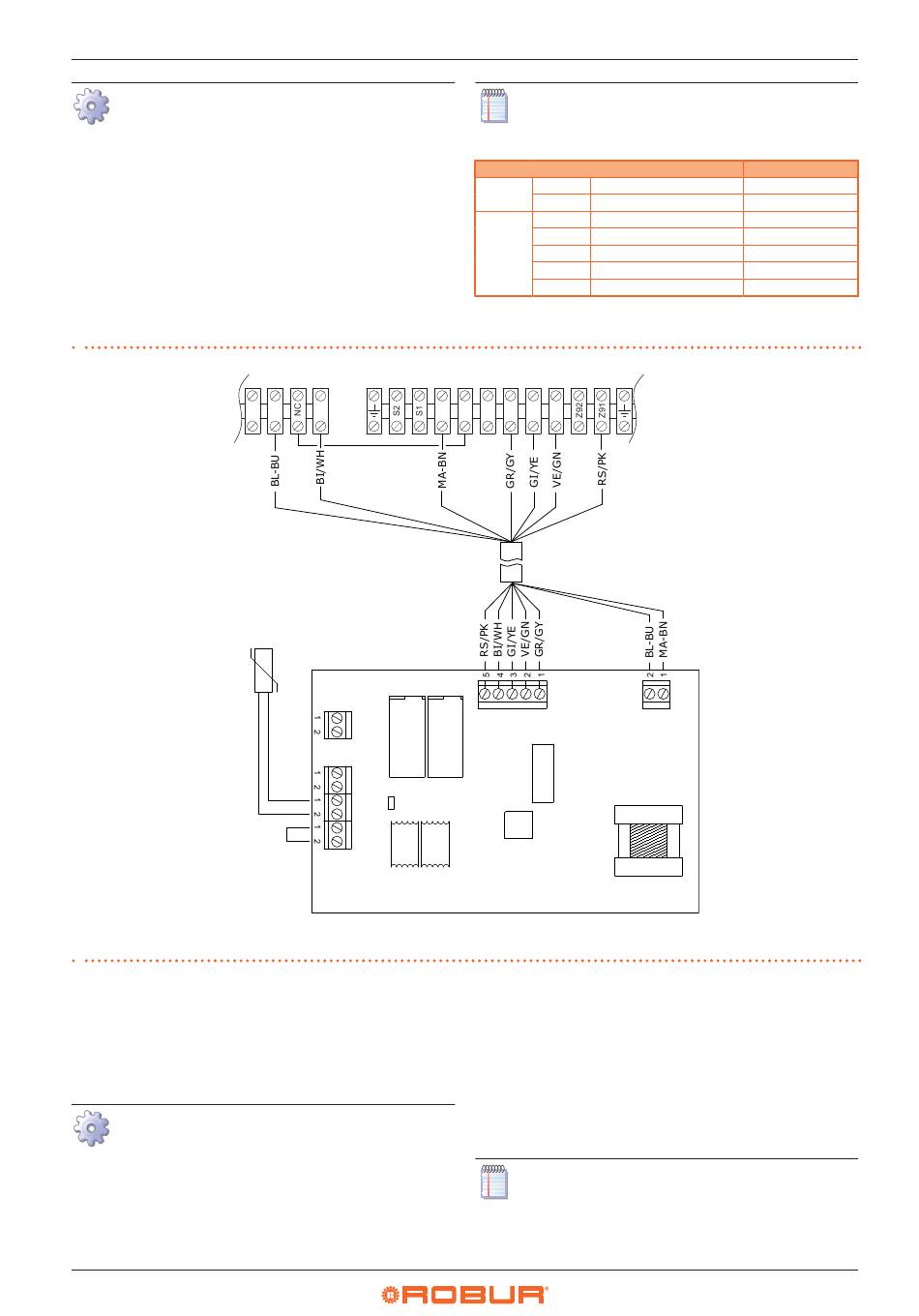

Abbildung 4�4 Anschluss des OTRG005 Temperaturreglers
A
OTRG005 Temperaturregler
B
Temperaturfühler Umgebung (mitgeliefert)
4.4.4
OCDS008 Digitale Thermostat-Zeitschaltuhr
Der Thermostat mit Zeitschaltuhr muss mit Dehnschrauben an einer geeig-
neten Stelle an der Wand montiert werden.
Der OCDS008 Thermostat mit Zeitschaltuhr wird an den OTRG005 Tempera-
turregler angeschlossen, der für den Betrieb des Thermostats mit Zeitschalt-
uhr benötigt wird.
Vorgehensweise für den Anschluss des Digitalen OCDS008
Thermostat-Zeitschaltuhr
Führen Sie die elektrischen Anschlüsse wie in Abbildung 4.5 S. 37
beschrieben durch.
36
L
N
C
28
A
B
J3
J4
JP
J5
D
J6
Die maximal zulässige Länge des Kabels beträgt 10 Meter.
Tabelle 4�1 Anschluss des OTRG005 Temperaturreglers
OTRG005 Temperaturregler
1
J1
2
1
2
J2
3
4
5
1
2
3
5
6
7
J2
C
Klemmenleiste des Warmlufterzeugers
D
J6 elektrische Brücke
Der Anschluss des OTRG005 Temperaturreglers erfolgt wie in Ab-
satz 4.4.3 S. 35 beschrieben.
Zum Anschluss des OCDS008 Thermostat mit Zeitschaltuhr an den
OTRG005 Temperaturregler verwenden Sie ein bipolares Kabel (z.B.
H03VV-F) mit einem Querschnitt zwischen 0,5 mm
In Räumen mit besonders starken elektromagnetischen Störungen
wird die Verwendung von geschirmten Kabeln empfohlen.
Weitere Informationen entnehmen Sie bitte der mit dem OCDS008-
Zubehör gelieferten Bedienungsanleitung.
Die maximal zulässige Länge des Kabels beträgt 50 Meter.
Next-R
Phase
1
Neutralleiter
N
OF
5
RES
7
LF
6
FAN
C
REQ
Z91
C
J1
2
und 2,5 mm
4
2
.
